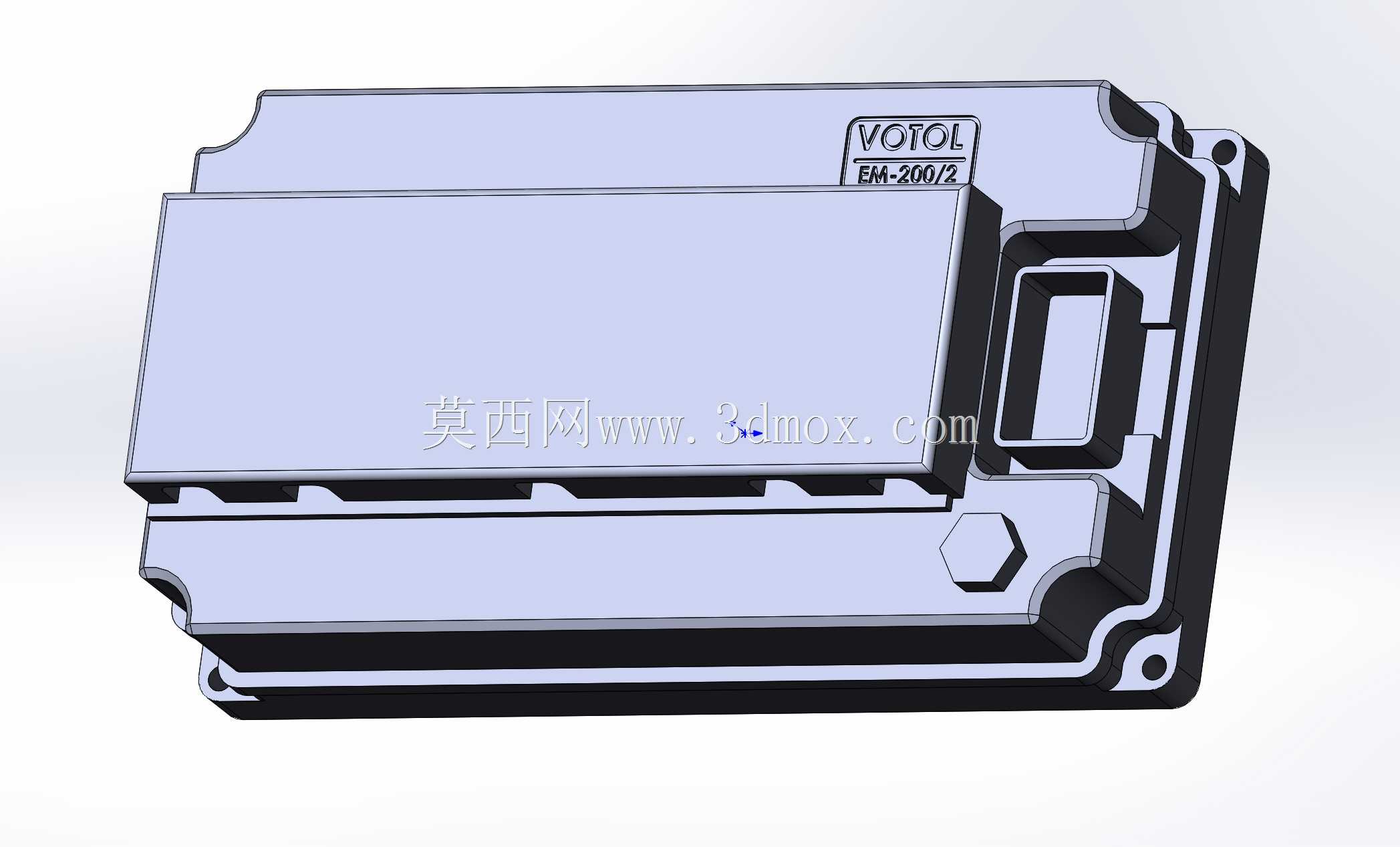

Votol EM-200/2电动车辆控制器结构设计

　　这款控制器主要面向轻型电动两轮车、低速电动四轮车的动力管控场景，作为整车动力输出的核心电控单元，承担着电机驱动信号输出、运行状态参数采集、故障逻辑判定、动力输出曲线匹配的核心作用，直接决定整车的动力响应平顺性、续航表现以及运行可靠性。从结构设计来看，整个壳体采用上下扣合的密封式布局，上盖表面做了等距分布的加强筋结构，并非单纯的装饰性造型，这些筋条沿着壳体内部功率器件的排布方向延伸，能够将MOS管、功率板等发热元件工作时产生的热量快速传导到整个壳体表面，提升被动散热的效率，同时筋条结构也能提升上盖的结构刚度，避免车辆行驶过程中持续振动导致的盖板变形、密封失效问题。壳体侧面预留的多组安装凸耳带有内嵌的金属衬套，

　　安装孔位的位置公差控制在±0.1mm范围内，能够适配不同车型车架上的标准安装点位，安装时不需要额外做打孔改装，凸耳的厚度经过载荷校核，能够承受整车在颠簸路面行驶时产生的持续冲击载荷，不会出现安装脚断裂的问题。壳体一侧的接插区域做了内凹式的防护设计，接插件安装位周围设计有一圈密封胶条卡槽，装配时配合防水胶条能够实现IP65级别的防护能力，避免雨天骑行或者高压洗车时水汽进入壳体内部造成电路短路，接插口的排布按照强电、弱电分离的原则布局，动力线接口与信号通讯接口之间留有足够的安全间隙，避免大电流输出时对弱电信号产生电磁干扰，影响霍尔信号、油门信号的采集精度。壳体边角位置做了圆弧过渡处理，一方面是避免装配过程中锐边划伤操作人员，

　　另一方面也能降低应力集中系数，在壳体受到外力冲击时不会从边角位置产生开裂。上盖表面预留的标识区域采用下沉式设计，产品型号标识直接模压在下沉区域内，不会因为长期的摩擦、雨水侵蚀导致标识模糊不清，方便后续售后维护时快速识别产品型号。从内部空间布局来看，壳体内部的筋位不仅起到加强结构的作用，同时也作为电路板的定位支撑点，功率板与控制板采用分层排布的方式，两层板之间留有足够的空气流通间隙，既能够避免功率板的高温直接传递到控制板上影响主控芯片的运行稳定性，也能减少大电流回路对控制信号的干扰。壳体底部设计的内六角工艺孔位，是装配时的定位基准，在生产线组装时能够通过该孔位快速将壳体固定在装配工装上，提升装配效率，同时该孔位也作为壳体接地的连接点，

　　能够将壳体上积累的静电快速导出，避免静电击穿内部的电子元件。整个壳体的壁厚设计采用差异化分布，安装凸耳、密封卡槽位置的壁厚比主体平面位置厚1.2mm，既能够保证关键受力位置的结构强度，也能尽可能控制整体的重量，降低整车的簧下载荷。在实际装车应用中，这款控制器的安装边界经过多车型适配验证，横向、纵向的安装尺寸能够兼容市面上多数同功率等级控制器的替换安装，用户在做配件替换时不需要调整车架上的原有安装支架，也不需要重新规划走线的路径，接插件的引脚定义也匹配通用的电动车辆控制器标准，能够直接对接原车的线束，降低替换改装的难度。设计过程中针对振动工况做了专项优化，壳体内部的电路板支撑点均匀分布在板件的四个边角以及中间位置，能够避免车辆长期振动导致的电路板焊点松脱、元件引脚断裂问题，密封结构经过高低温循环测试，在-30℃到85℃的工作温度区间内，胶条不会因为温度变化产生老化收缩，始终保持可靠的密封性能。散热结构的设计经过热仿真验证，在额定功率持续输出的工况下，壳体表面的最高温度能够控制在60℃以内，不会因为温度过高触发功率器件的过温保护，保证车辆持续爬坡或者高速行驶时的动力输出稳定性。
