便携硬质卡尺防护收纳盒结构设计

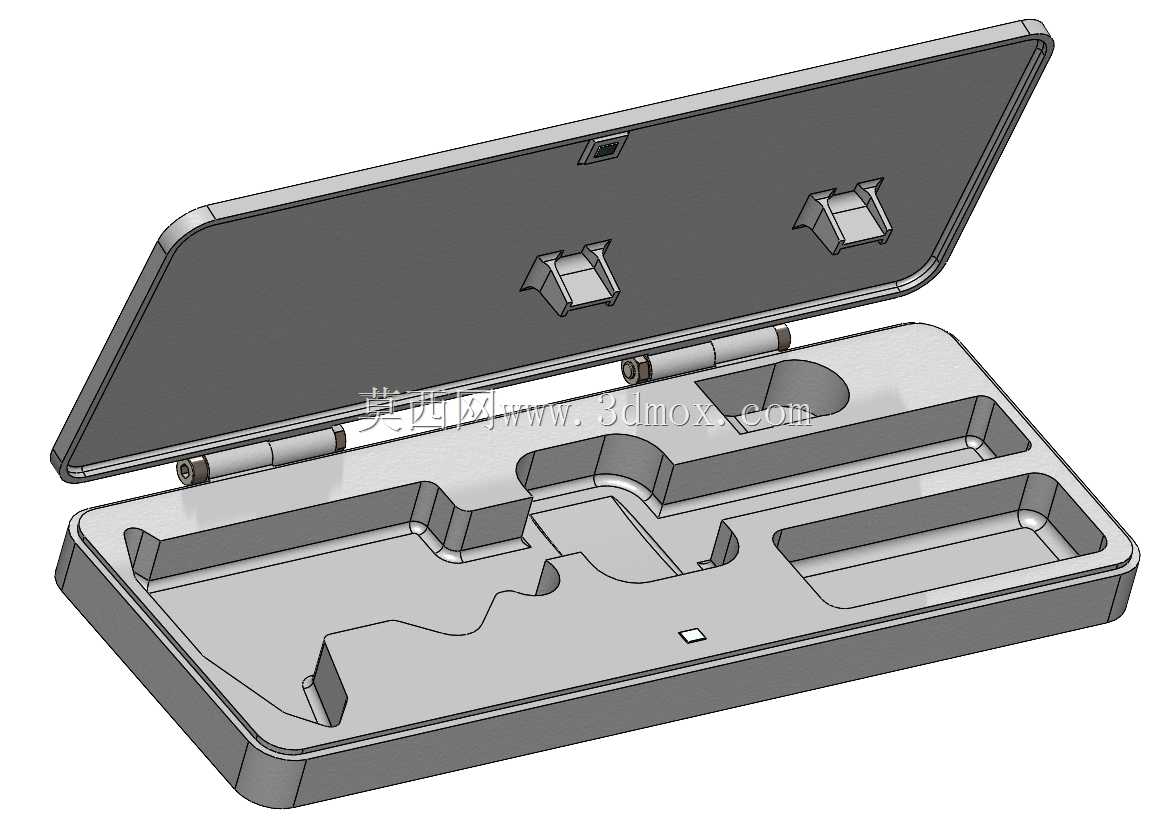

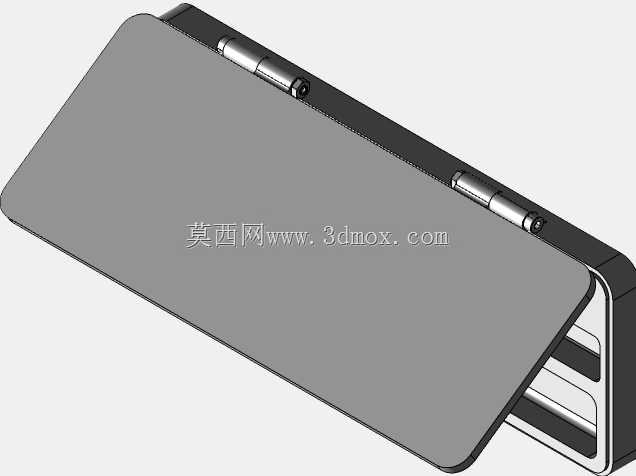

　　这款硬质收纳盒主要面向工业现场量具便携携带场景设计，解决数显游标卡尺在跨工位转运、外出检维修作业过程中，尺身磕碰、显示屏刮花、测头磨损的常见问题，适配常规量程的数显卡尺存放需求，同时兼顾配套清洁耗材、备用供电配件的收纳空间。从结构设计逻辑来看，盒体采用上下对开的翻盖式结构，铰接部位采用内嵌式销轴连接，销轴两端做限位收口处理，避免开合过程中销轴脱出，铰接位的阻尼经过匹配设计，盒盖开启到最大角度时可稳定保持姿态，不会因为现场台面轻微晃动出现自行回落夹手的情况，闭合状态下盒盖与盒身的贴合面做了一圈止口结构，配合盒盖内侧的两个弹性卡扣，扣合后可实现可靠锁止，即使在工具包内受到挤压、颠簸也不会意外开启，同时止口结构可以阻挡现场的金属切屑、

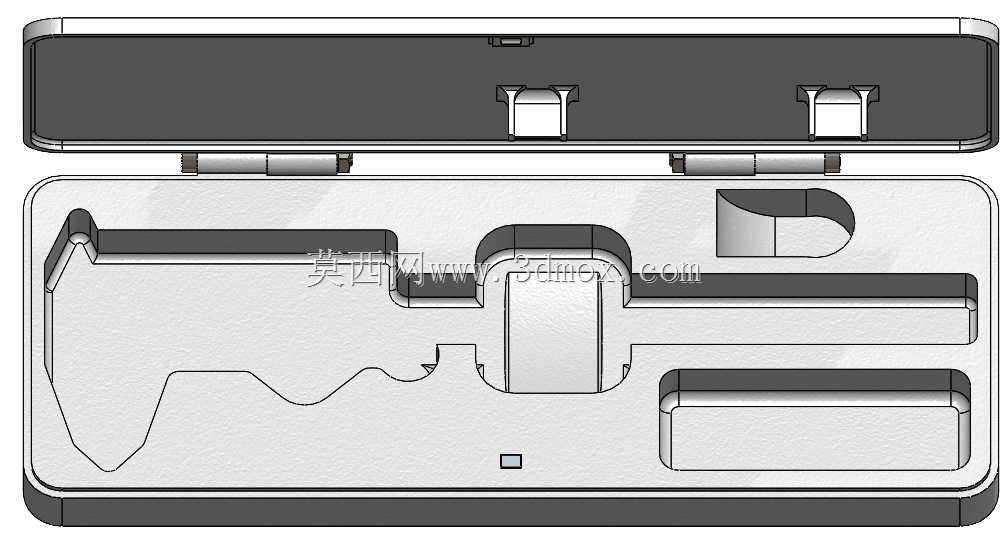

　　粉尘、少量溅液进入盒内，避免量具被切屑刮伤或者被切削液腐蚀。盒内的型腔采用一体化仿形铣削成型的内衬结构，所有型腔轮廓完全匹配对应存放物件的外形，卡尺主尺的容纳槽做了阶梯式避让，专门避开尺身的数显模块凸起部位，避免数显屏受压破损，测头位置的型腔做了加深处理，让测量爪完全嵌入槽内，不会在晃动时与盒壁发生碰撞；除了卡尺主容纳槽之外，盒内还单独设置了两个独立的小型型腔，一个用于放置备用的3V纽扣电池，槽位尺寸与常规卡尺供电电池匹配，槽边做了小缺口方便手指取放电池，另一个型腔用于放置超细纤维清洁布，清洁布折叠后可完全嵌入槽内，不会在盒内窜动刮卡尺尺身的刻度面和显示屏。从安装边界与外形尺寸来看，盒体闭合后的整体外轮廓做了圆角过渡处理，

　　所有边角都做了R3以上的倒圆角，避免放在工具包内划伤其他物品或者割破工具包面料，盒体的壁厚经过强度校核，在1.2米高度自由跌落至水泥地面的工况下，盒体不会出现开裂，内部型腔的缓冲结构可以吸收大部分冲击能量，保证卡尺的测量精度不受跌落影响；盒盖内侧对应卡扣的位置做了局部加厚处理，避免频繁开合导致卡扣部位出现应力断裂，盒身外表面做了细微的防滑纹理，戴劳保手套操作时也能稳定握持，不会出现打滑脱手的情况。在实际生产现场的应用中，这类收纳盒不仅可以存放卡尺，对于同外形尺寸的其他带数显模块的量具，只要轮廓与型腔匹配也可兼容存放，仿形内衬的设计相比通用海绵内衬，不会因为长期使用出现海绵掉屑、塌陷的问题，

　　硬质的盒体外壳可以承受工具包内其他金属工具的挤压，不会因为外力压迫直接接触到尺身，相比传统的软质卡尺套，防护等级提升明显，适合加工车间巡检、外出设备检修、计量室送检转运等多个场景使用，设计过程中充分考虑了现场操作的实际需求，没有多余的冗余结构，所有型腔的空间利用率达到最优，在保证防护强度的前提下尽可能控制整体重量，长时间放在工具包内携带也不会增加过多负重。
