可平面3D打印的RC滑翔机机翼结构

　　航模滑翔机的机翼作为提供升力的核心承载部件，其结构设计直接决定飞行阶段的升阻比、整机重量与抗形变能力，在航空设计竞赛场景中，既要满足快速原型迭代的加工需求，又要兼顾飞行过程中的结构可靠性，传统轻木蒙皮结构加工周期长、对粘接工艺要求高，新手制作时容易出现翼型偏差、结构强度不足的问题，而采用分体式平面打印的桁架结构机翼，能够大幅降低原型制作的门槛，缩短加工周期。

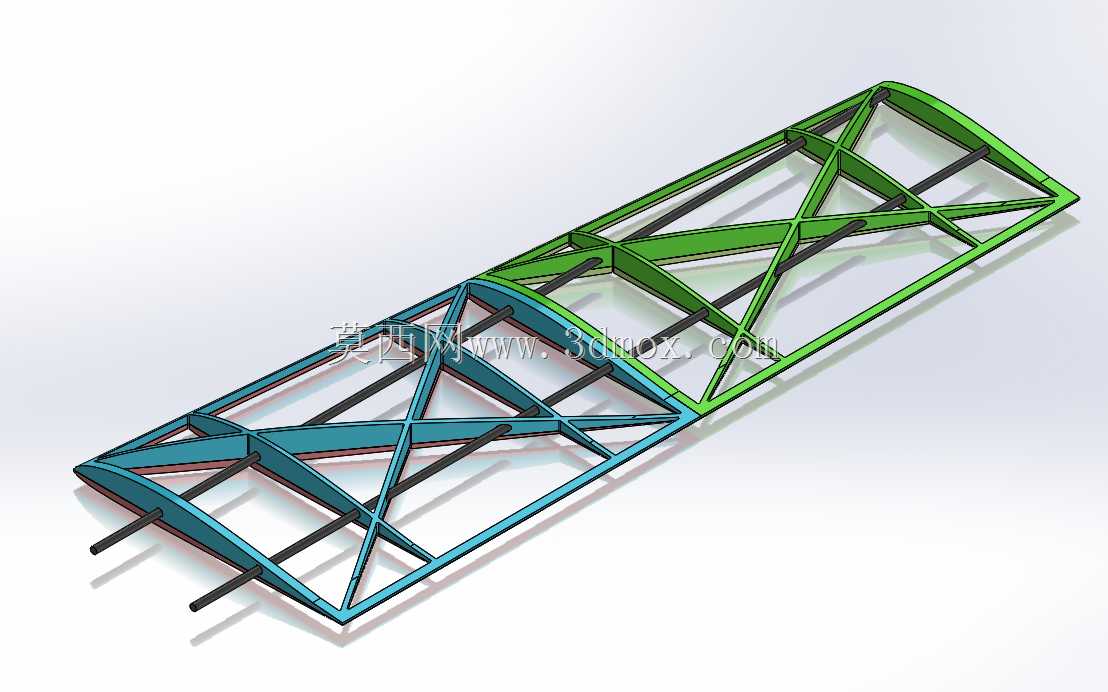

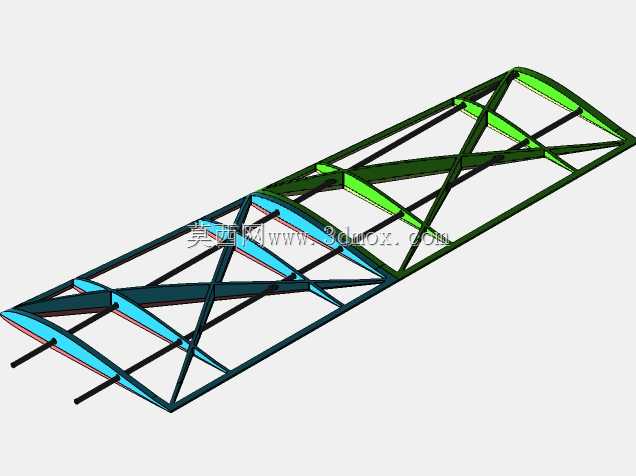

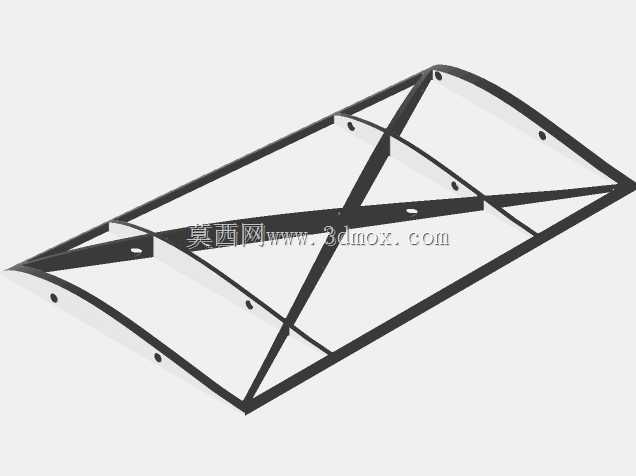

　　这套机翼采用分段式桁架骨架设计，整体拆分为四个可独立平面打印的分段单元，无需添加支撑结构即可完成FDM工艺打印，打印完成后通过定位孔与加强件完成拼接，有效规避了大尺寸翼型一体打印时的翘曲变形问题，同时降低了对3D打印机成型尺寸的要求，常规桌面级FDM设备即可完成全部构件的加工。骨架内部预留了贯穿式的碳棒安装通道，采用1/8英寸规格的碳棒作为纵向加强筋，穿入后通过CA胶水完成与塑料骨架的粘接固定，碳棒的高比强度特性能够在极低重量增量的前提下，大幅提升机翼的抗弯扭能力，应对滑翔机飞行过程中遇到的气流冲击、机动动作带来的载荷，避免机翼出现过大形变影响翼型精度。

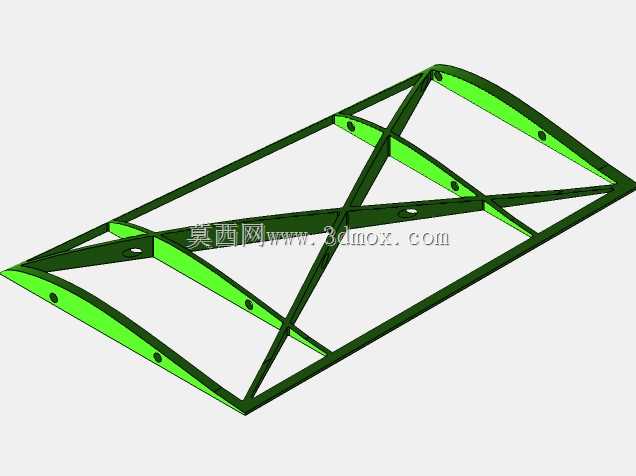

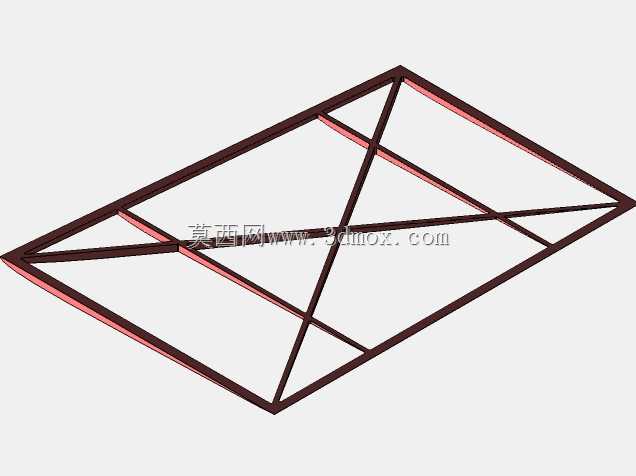

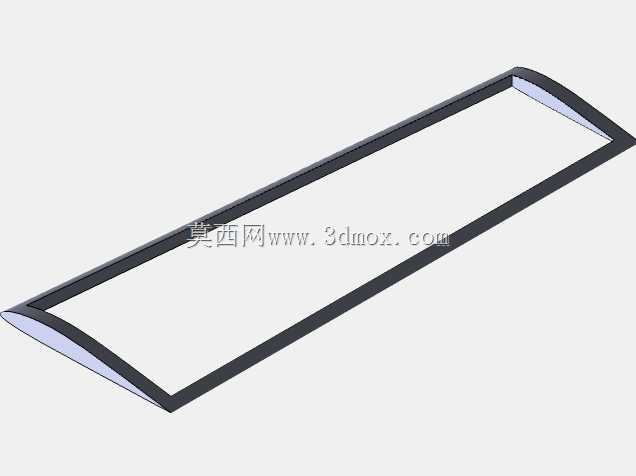

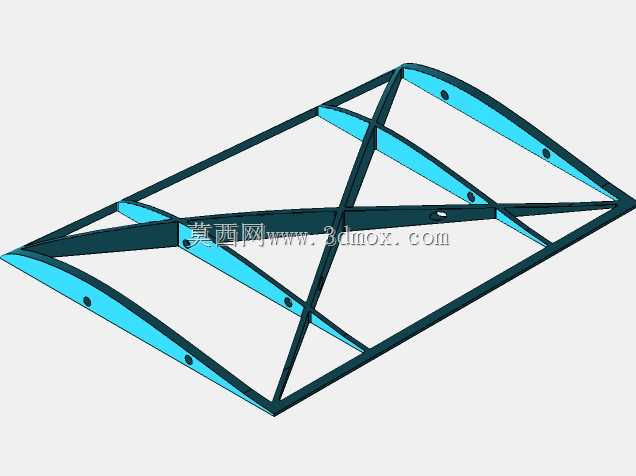

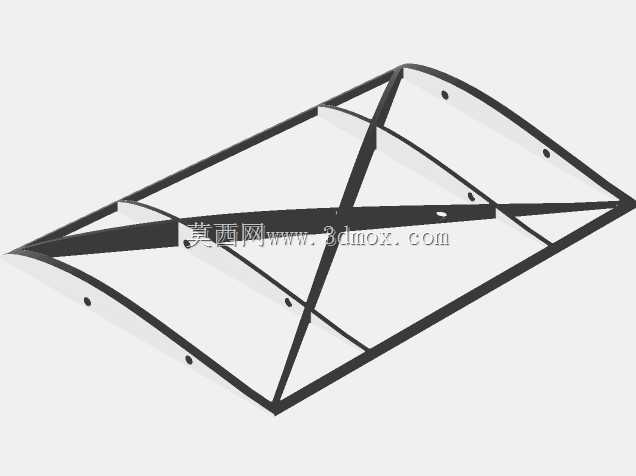

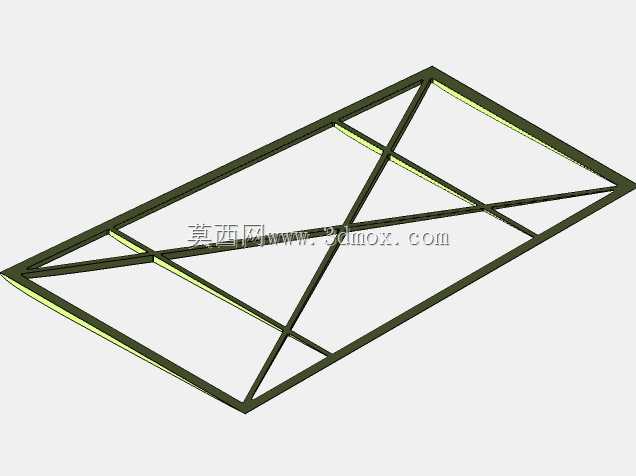

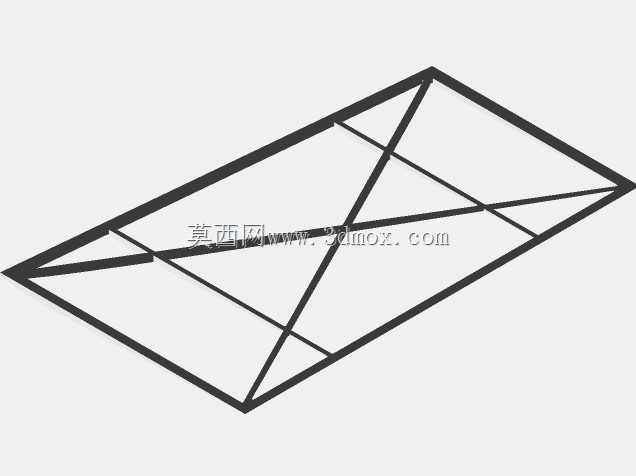

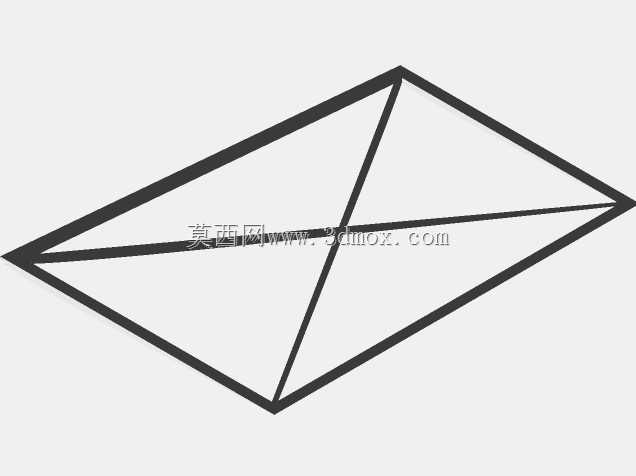

　　骨架的桁架布局采用交叉斜撑设计，在保证翼肋、翼梁位置精度的前提下，尽可能去除非承载区域的材料，控制整体自重，每一段骨架的拼接端面都设计有定位止口，拼接时能够快速对齐翼型轮廓，避免分段拼接出现的阶差，保证组装完成后整个机翼的翼型连续性，减少飞行过程中的气动阻力。骨架外轮廓预留了蒙皮粘接的台阶面，适配Monokote热收缩蒙皮的铺贴工艺，蒙皮加热收缩后能够紧密贴合在骨架外沿，形成光滑的气动外形，同时蒙皮的张力能够进一步提升整个机翼结构的整体刚性，分散局部载荷。

　　从安装边界来看，机翼根部设计有与机身对接的安装接口，预留了紧固件安装孔位，能够适配常规RC滑翔机的机身安装槽位，安装时无需对机身结构做额外修改，可直接替换同规格的传统轻木机翼；机翼的翼型采用低速滑翔适配的平凸翼型，在低雷诺数飞行条件下能够保持较高的升阻比，适合滑翔机的无动力滑翔、动力滑翔飞行场景，桁架结构的内部空腔还可根据飞行需求，预留舵机安装位、走线通道，方便后续改装副翼控制结构，实现机动飞行控制。

　　在实际使用场景中，这类快速原型机翼既可以用于航空设计竞赛的方案验证，快速迭代不同翼型、不同桁架布局的飞行性能，也可用于日常航模爱好者的DIY制作，相比传统轻木切割、粘接的制作流程，平面打印的构件一致性更好，加工过程不需要复杂的木工工具，仅需普通桌面3D打印机即可完成构件制作，拼接过程的定位设计也降低了组装难度，新手也能快速完成机翼的组装调试。结构设计上充分考虑了3D打印工艺的特性，所有构件均为无支撑平面打印，打印时层纹方向与构件受力方向匹配，能够最大化发挥PLA等常规3D打印材料的力学性能，避免打印层间受力开裂的问题，碳棒加强的设计也弥补了塑料材料刚性不足的缺陷，在控制重量的同时满足飞行载荷要求，经过实际飞行验证，虽然整体重量略高于同尺寸轻木机翼，但结构抗冲击能力更强，降落时的擦碰、小幅度撞击不容易出现结构断裂，日常使用的维护成本更低，适合竞赛阶段的频繁调试、户外飞行场景使用。
