DB37连接器外壳结构设计方案

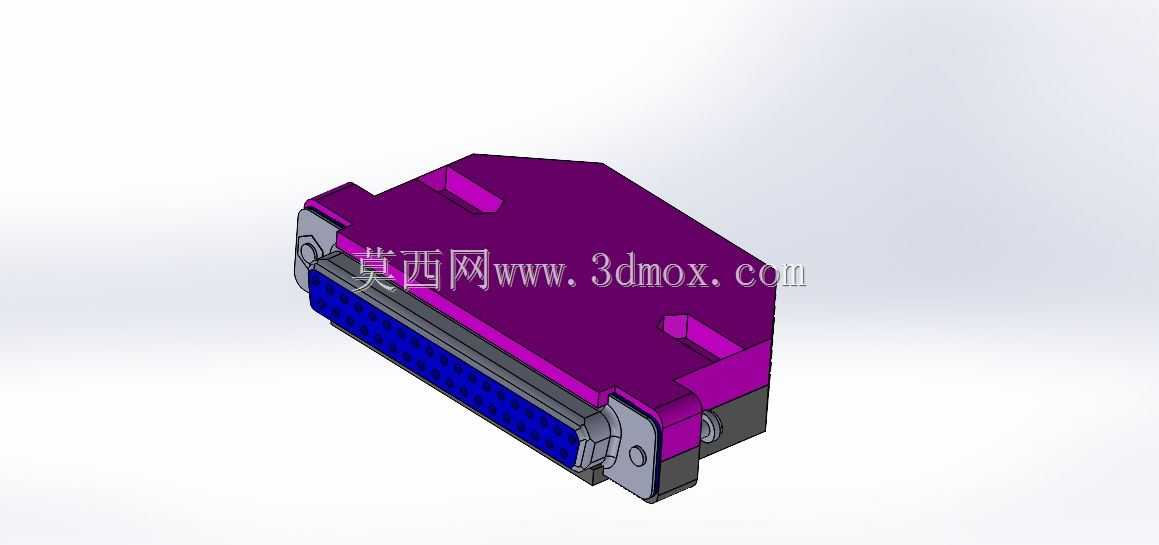

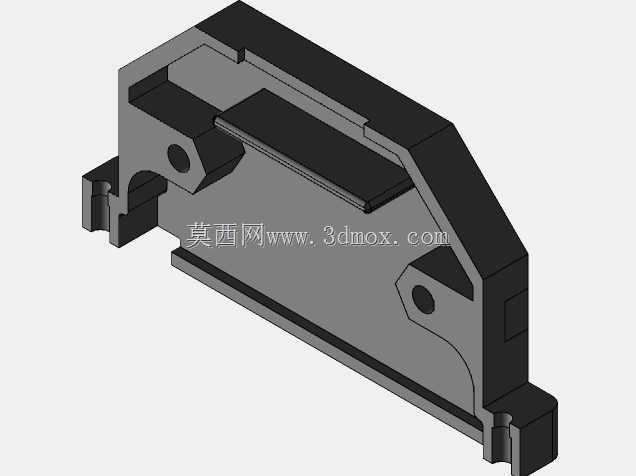

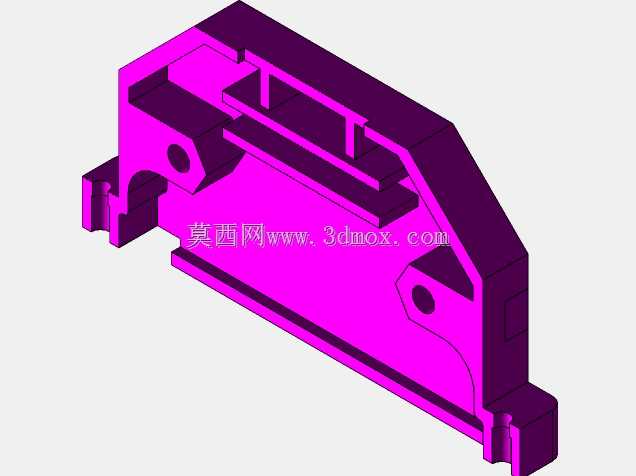

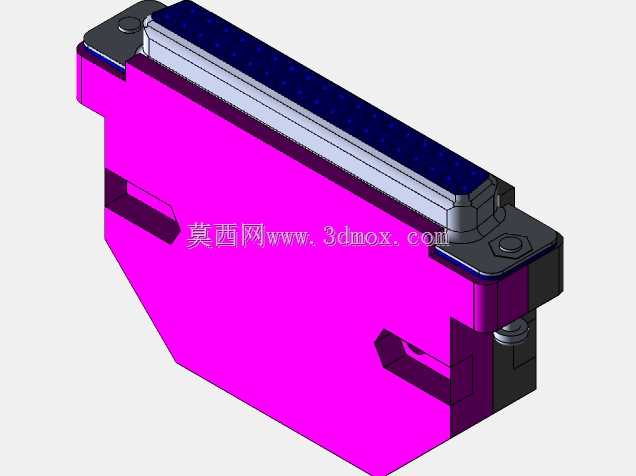

　　在工业控制、测试测量设备的布线环节里，D-sub系列连接器的防护壳体一直是容易被忽略但直接影响连接可靠性的部件，DB37规格的连接器因为针脚密度适中，兼顾信号传输容量与接线便利性，在工控IO端口、老式数据采集卡外接接口、工业通讯转接模块上的应用十分普遍，对应的外壳结构设计直接决定了连接器装配后的抗拉扯能力、线缆固定强度以及现场安装的适配性。这款DB37连接器外壳采用上下扣合的分体式结构，主体腔体预留了足够的针座安装空间，能够完整容纳标准DB37公头或母头的插芯组件，腔体边缘设计有定位止口，上下壳体扣合时不会出现错位偏移，避免装配后挤压插针导致针脚变形、接触不良的问题。外壳侧面设计有内凹的卡扣式锁紧结构，

　　不需要额外的螺丝就能实现上下壳体的初步预固定，同时在壳体两端预留了螺丝安装孔位，针对震动较大的工业使用场景，可以加装螺丝实现二次紧固，兼顾普通场景的装配效率与恶劣工况的连接可靠性。线缆引出端做了斜向的收腰设计，一方面能够适配不同线径的多芯屏蔽线缆，配合尾部的线夹结构可以牢牢夹紧线缆外护套，避免现场布线时拉扯线缆直接作用在插针焊接点上，导致焊盘脱落、线芯断裂的故障；另一方面斜向的出线角度能够减少线缆弯折半径，在设备内部布线空间局促的机柜里，不会因为线缆过度弯折导致线芯损伤，也能节省接口周边的安装空间。外壳两端的固定耳采用内嵌式金属螺母嵌件设计，区别于普通塑料外壳直接攻丝的结构，金属嵌件能够承受多次反复拆装的锁紧力，

　　不会因为螺丝多次拧动出现滑牙问题，固定耳的孔位间距完全符合DB系列连接器的标准安装尺寸，能够直接适配市面上标准的DB37面板安装开孔、串口挡板的固定位，不需要额外修改安装孔位就能实现替换装配。从安装边界来看，这款外壳的整体轮廓做了边角倒圆处理，不会像直角外壳那样在装配时划伤操作人员的手部，也避免了尖锐边角磕碰周边线缆绝缘层的风险；壳体外侧的加强筋沿着腔体受力方向分布，既提升了塑料壳体的整体结构强度，在受到外部挤压时不会轻易开裂，也没有过度增加壳体的整体壁厚，控制了零件的材料成本与成型周期。在实际选型应用中，这类外壳需要匹配对应的插芯、线夹、尾部密封圈等配件使用，针对有防尘防泼溅需求的户外设备场景，可以在壳体扣合面加装密封胶条，

　　提升接口的防护等级；针对电磁屏蔽要求较高的测试设备场景，可以在壳体内壁粘贴导电泡棉或者采用镀塑工艺，实现连接器整体的电磁屏蔽效果，减少外界电磁干扰对信号传输的影响。设计过程中需要重点关注插芯安装位的尺寸公差，尤其是插芯定位槽的宽度与深度尺寸，公差过大会导致插芯在壳体内晃动，公差过小则会出现插芯无法装入的问题；同时两端固定耳的同轴度也需要严格控制，避免装配时螺丝无法顺利穿入面板安装孔，导致现场安装需要二次扩孔，增加施工工作量。壳体的线缆入口尺寸需要覆盖常用的DB37线缆外径范围，既不能过大导致线缆固定后出现松动，也不能过小导致粗线径线缆无法穿入，通常入口处会设计多道可撕式的环切筋位，施工人员可以根据实际线缆外径撕掉对应数量的筋位，适配不同规格的线缆，提升产品的场景适配能力。
