四旋翼镂空轻量化无人机机身机架结构

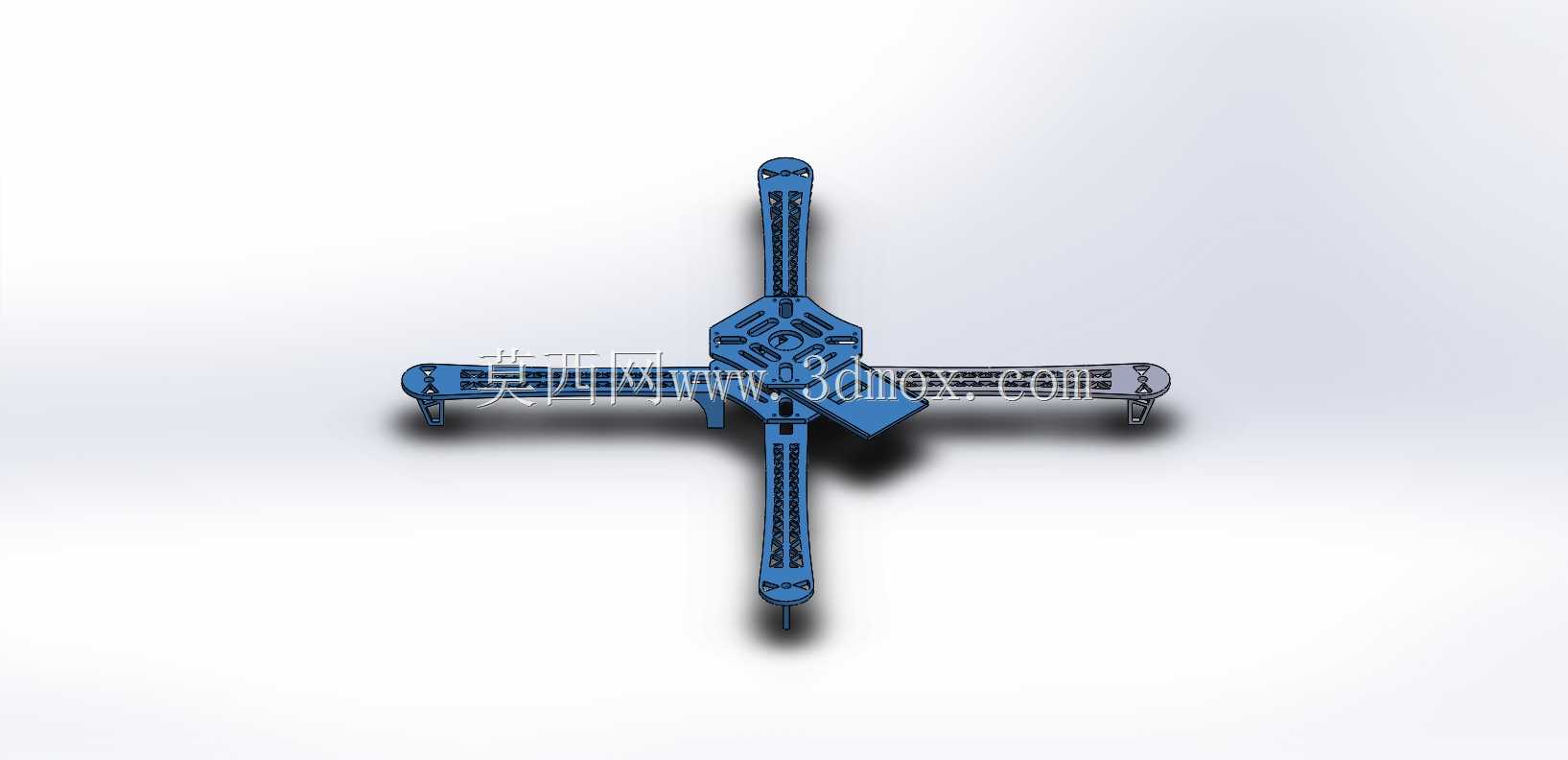

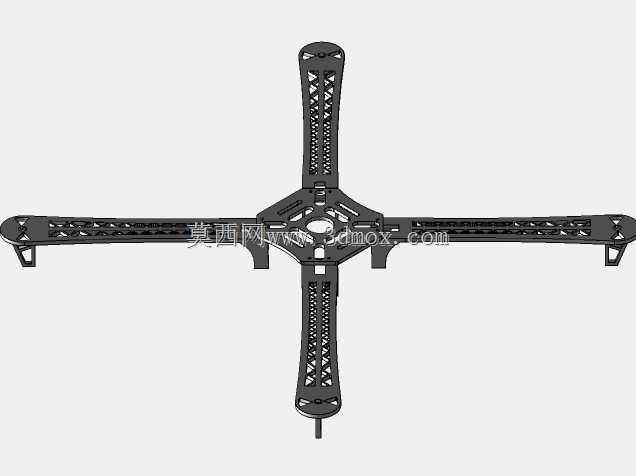

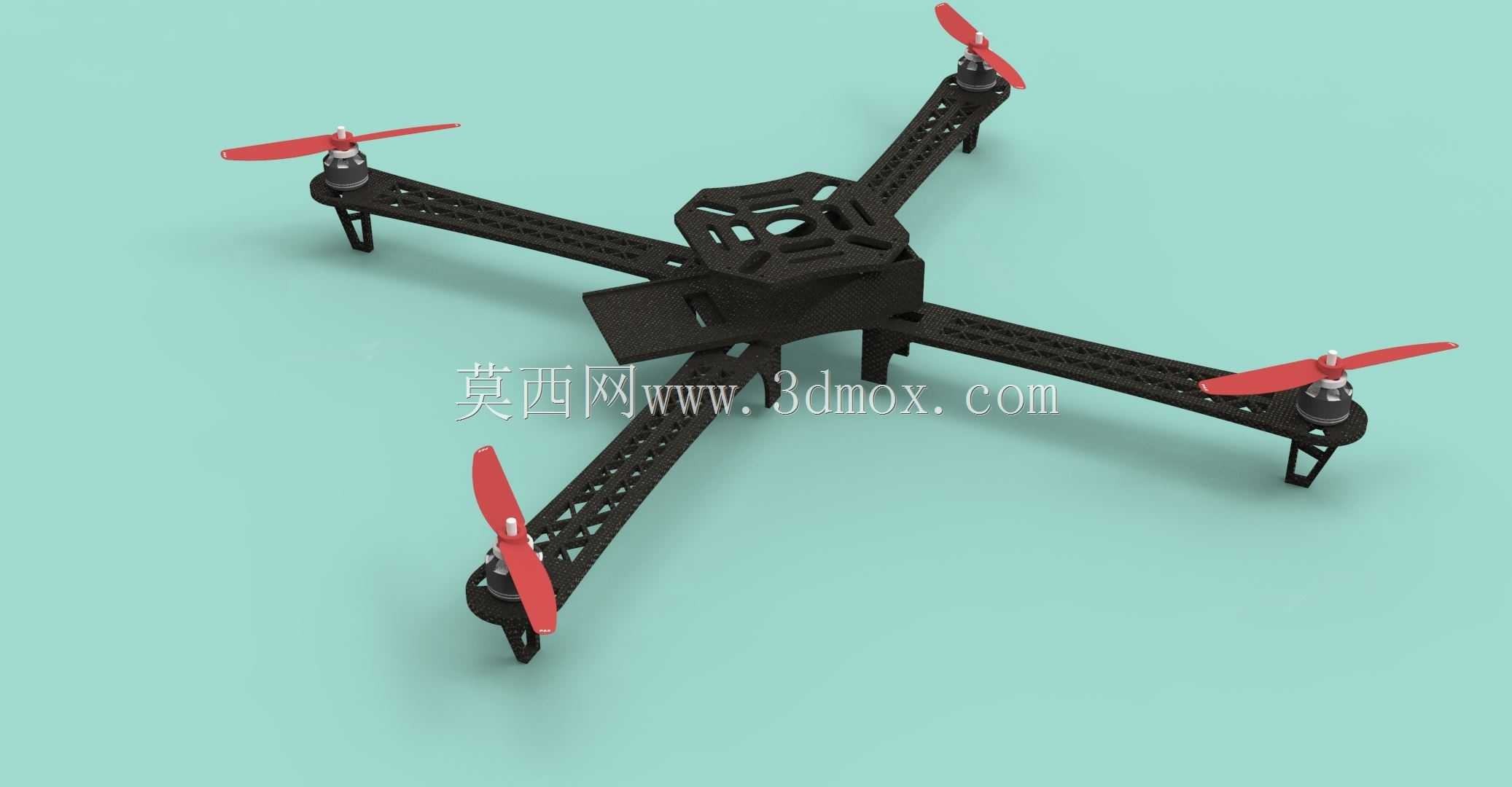

　　这款四旋翼机身机架采用十字形对称布局设计，核心定位面向小型消费级及科研试验类旋翼飞行器的结构承载需求，可直接适配常规22系列、23系列无刷电机的安装孔位，机臂末端预留的电机安装座采用沉孔设计，能够保证电机安装后底面与机臂支撑面完全贴合，避免飞行过程中因安装面不平产生的振动传导至飞控模块。从结构设计逻辑来看，整个机架采用一体化镂空构型，机臂部分沿长度方向排布连续的三角形镂空筋格，这种设计并非单纯为了减重，而是在保证机臂抗弯截面模量满足飞行载荷要求的前提下，尽可能削减非承载区域的材料冗余，三角形格构的受力路径可以将电机工作时产生的交变振动均匀分散到整个机臂截面，避免局部应力集中导致的机臂断裂问题，

　　同时镂空结构也能减少飞行过程中机臂与气流的接触面积，降低风阻对飞行姿态的干扰。中心安装区域作为整个机架的承载核心，设置了多层堆叠的安装孔位，最上层预留飞控板安装定位孔，孔位间距适配主流迷你飞控的安装尺寸，中间层可分舱布置电调、电源模块，下层预留电池绑带穿槽，能够满足2S-3S锂电池的绑扎固定需求，中心区域的边角位置做了圆弧过渡处理，既可以避免尖锐边角在装机过程中划伤线路绝缘层，也能减少应力集中导致的中心板开裂风险。机臂与中心板的连接位置做了局部加厚处理，加厚区域的过渡采用渐变斜面，而非直角台阶，这种设计能够让机臂承受的升力载荷平滑传递到中心承载区，避免飞行中做急停、横滚动作时，连接位置因应力突变产生结构失效。从安装边界来看，

　　机臂长度适配8-10寸螺旋桨的使用需求，相邻机臂的电机轴中心间距足够保证螺旋桨旋转时不会产生桨间干涉，机臂末端下方预留的起落架安装柱直径为3mm，可直接插接常规的橡胶减震起落架，也可根据使用需求加装航拍云台的减震挂架。整个机架的壁厚设计充分考虑了3D打印工艺的成型特性，最小壁厚控制在1.2mm以上，既能够保证FDM打印过程中不会出现壁厚过薄导致的填充不充分问题，也能满足PLA、PETG等常用3D打印材料的结构强度要求，打印完成后无需额外做支撑去除后的打磨处理，安装面的平面度即可满足装机要求。在实际应用场景中，这款机架既可以用于本科阶段的飞行器控制试验平台，也可作为小型航拍无人机、日常休闲飞行的穿越机机架使用，

　　结构上没有多余的装饰性设计，所有构型都围绕承载、减重、减震三个核心需求展开，机臂上的镂空格构同时兼顾了线路收纳功能，电调与电机之间的连接线可以顺着镂空格构排布到中心舱内，避免线路外露在飞行过程中被气流吹动产生晃动，影响飞行稳定性。中心区域的安装孔位采用通用化设计，无需额外打孔改装即可兼容市面上多数主流的小型飞控、电调、图传模块，降低了装机过程中的改装工作量，机架整体的重心位于中心板几何中心位置，装机后无需额外做过多的重心配平即可满足飞行要求，对于新手装机或者快速搭建试验平台的场景来说，能够大幅缩短前期的结构调试周期。
