便携握持式带盖蓝色塑料饮水瓶结构设计

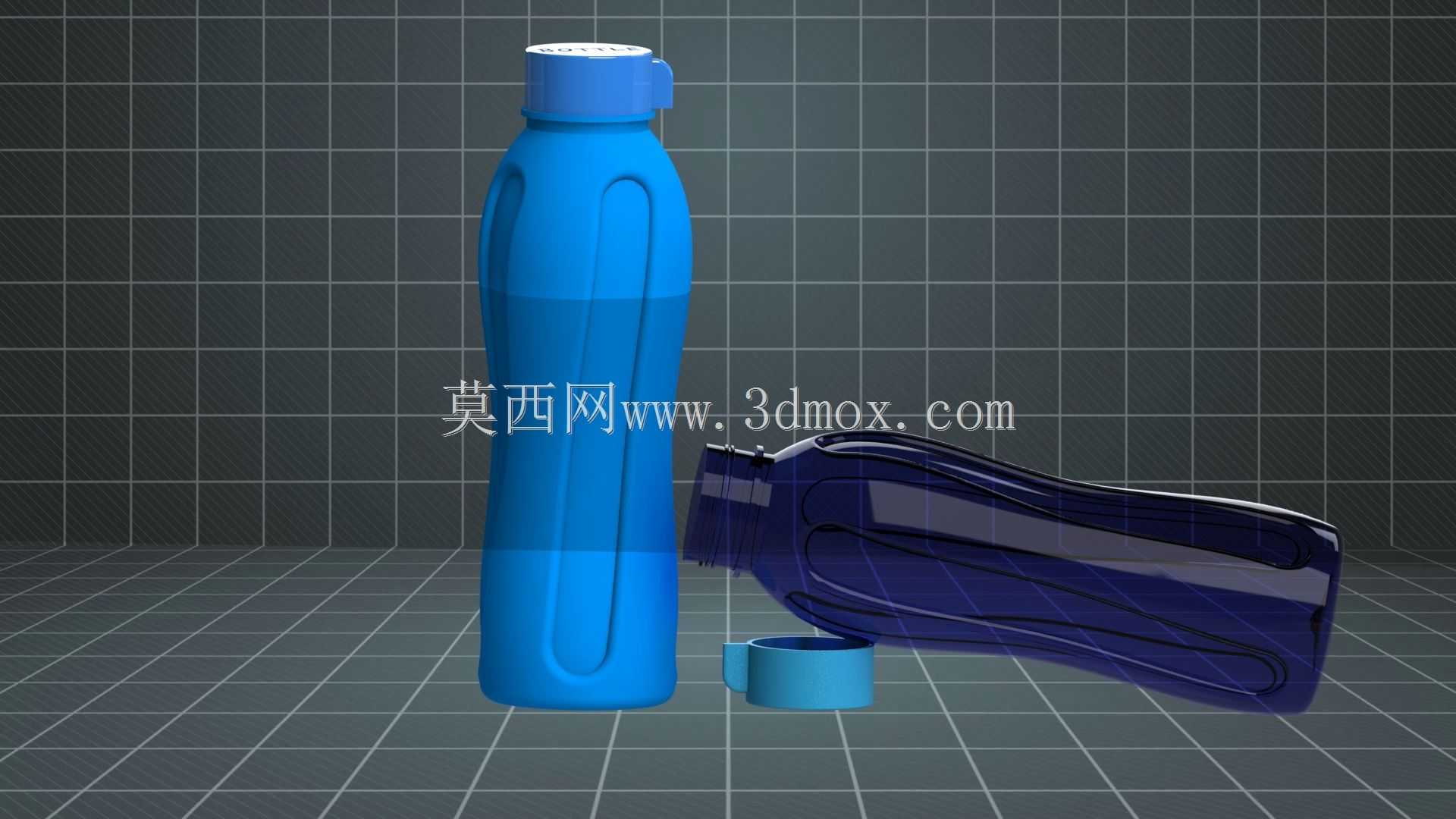

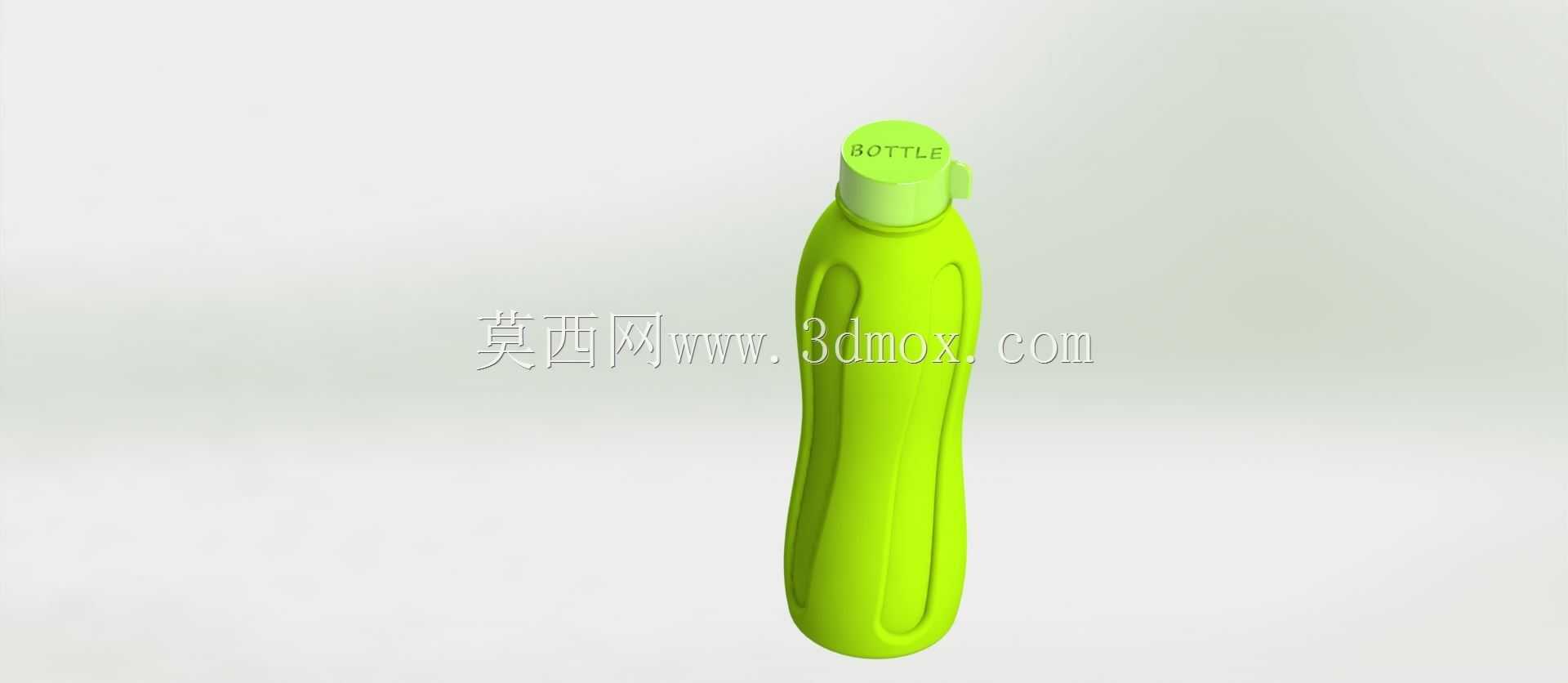

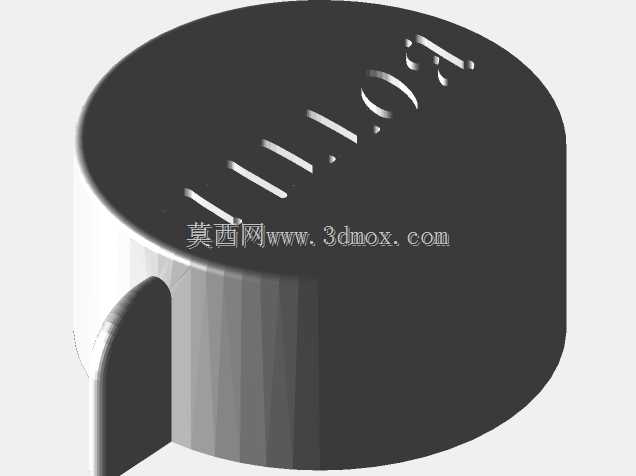

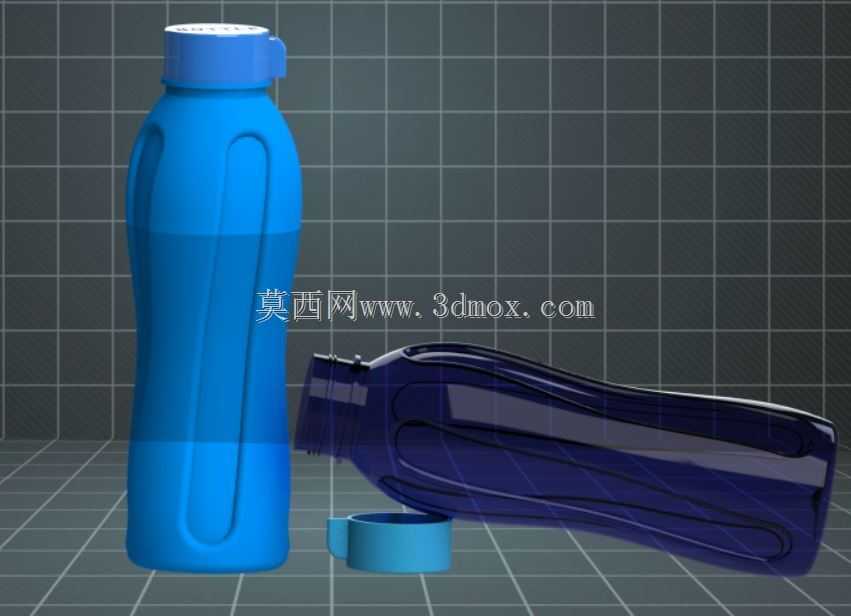

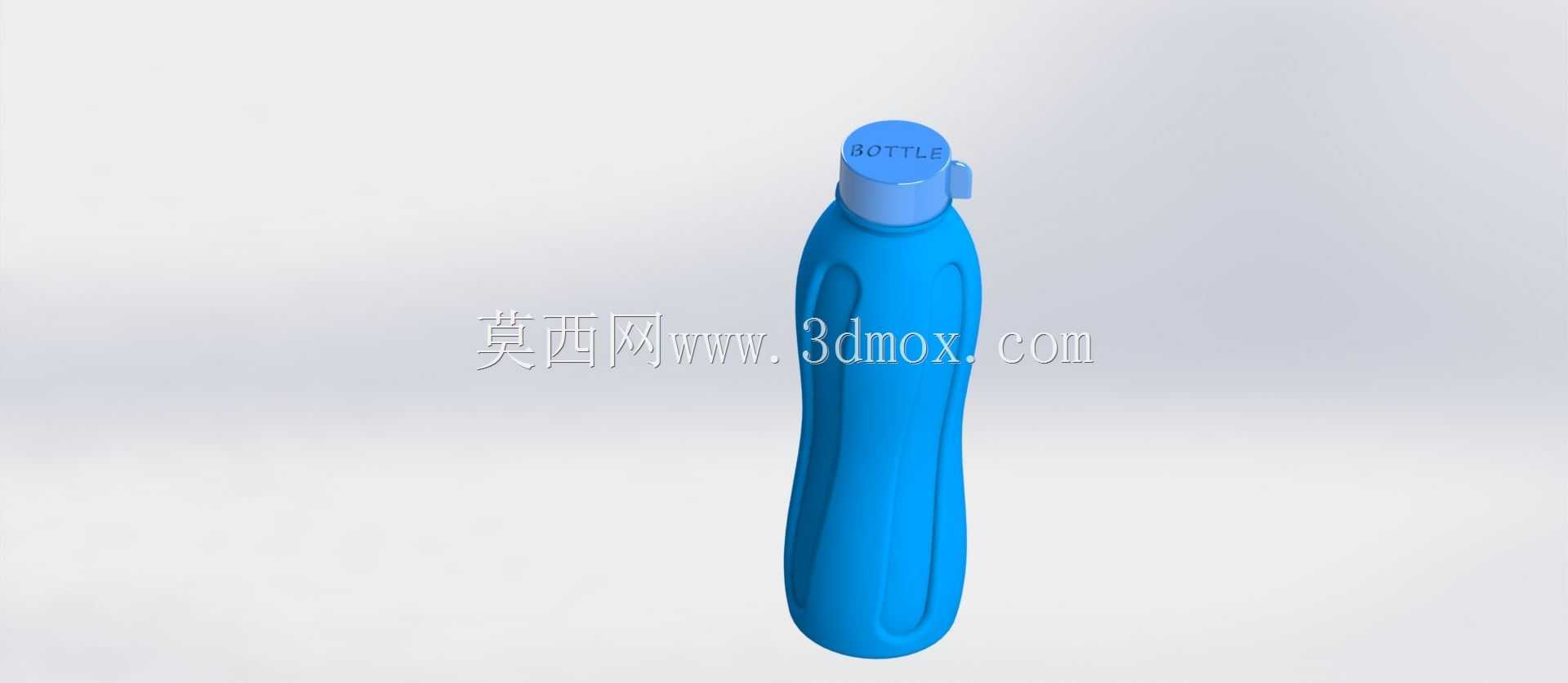

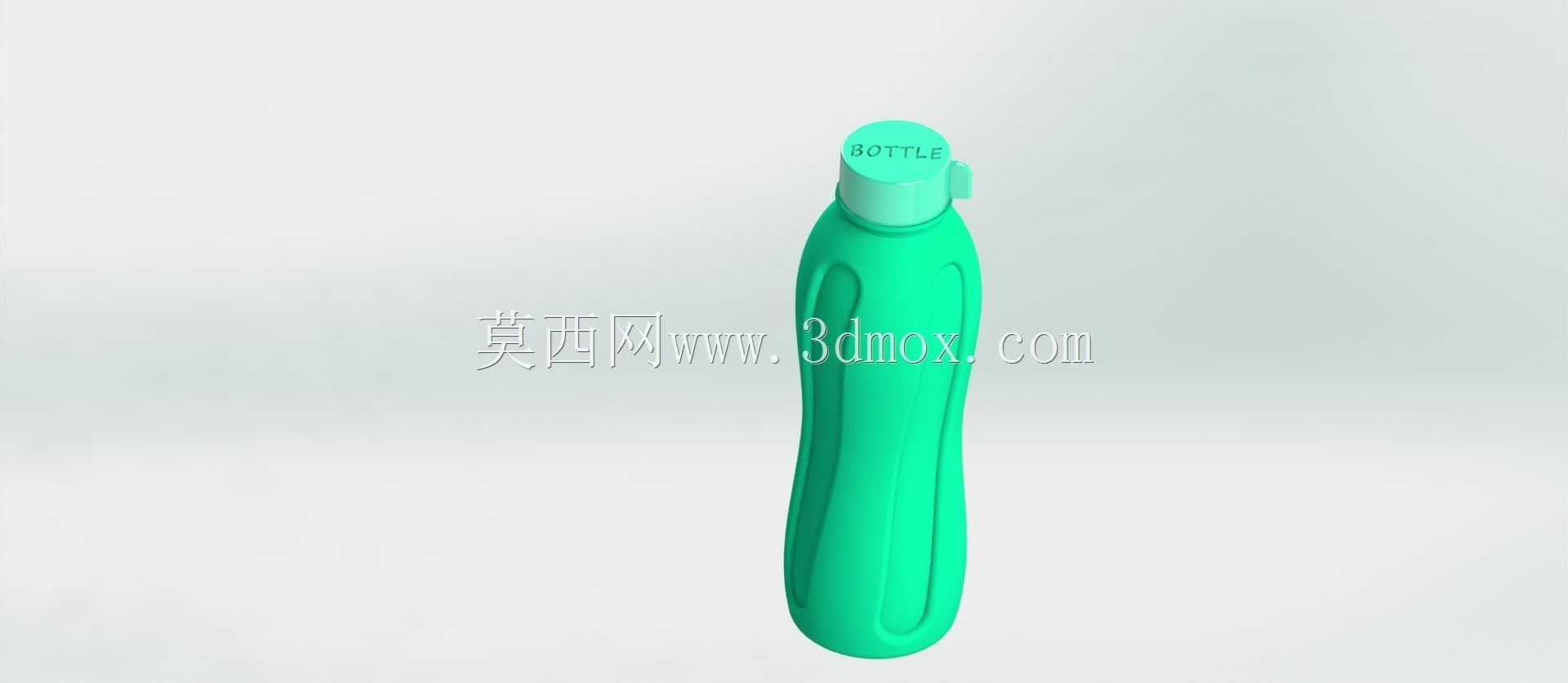

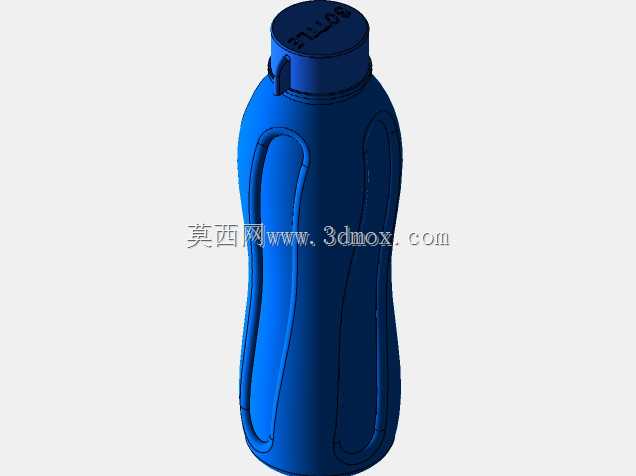

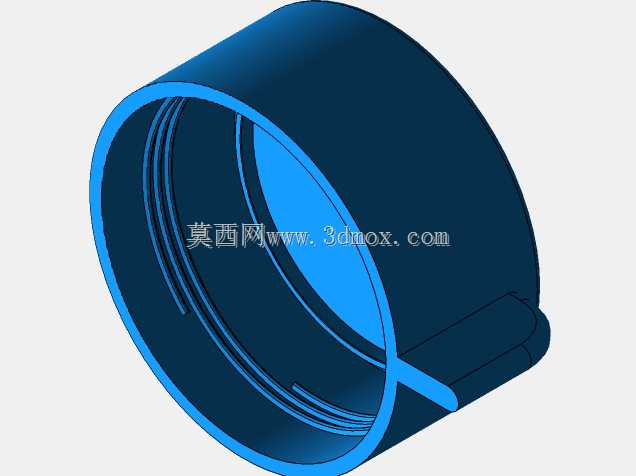

　　日常随身使用的塑料饮水容器，在民用消费品、户外出行配套、快消品包装领域都有极高的普及度，这类产品的结构设计看似简单，实则需要兼顾握持手感、密封可靠性、成型工艺可行性与使用便捷性多维度的工程要求。这款塑料瓶整体采用符合食品接触要求的热塑性塑料注塑成型，瓶身做了符合人体工学的内凹曲面设计，曲面弧度贴合成年人手掌自然握持时的指腹贴合轨迹，瓶身两侧的内凹槽深度控制在3mm左右，既可以增加握持时的摩擦力，避免湿手状态下瓶身滑脱，又不会因为凹陷过深导致瓶身内部储水容积出现不必要的损失，同时凹陷结构还能提升瓶身的径向抗挤压能力，减少日常放置时意外磕碰导致的瓶身变形问题。瓶盖部分采用旋合式密封结构，瓶盖顶部做了平面标识区域，

　　可用于印刷品牌标识或容量提示，瓶盖侧方设置了一体化的小挂扣结构，挂扣与瓶盖本体为同一注塑成型件，无需额外装配金属或塑料挂环，既降低了装配工序的复杂度，也避免了额外配件脱落丢失的风险，挂扣的开孔尺寸适配常规的登山扣、背包挂带尺寸，可满足户外出行时将水瓶挂载在背包外侧的使用需求。从成型工艺角度考虑，整个瓶身的脱模斜度控制在1.5度，所有转角位置都做了R2以上的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时圆角过渡也能减少日常使用时的磕碰损伤，提升产品的抗跌落性能。瓶身的壁厚设计采用均匀壁厚原则，整体壁厚控制在1.8mm，瓶口位置因为需要和瓶盖配合做螺纹结构，局部壁厚加厚到2.5mm，保证螺纹连接的结构强度，

　　避免反复旋合瓶盖后出现螺纹滑牙的问题。密封结构上，瓶盖内部设置了一圈环形的密封凸筋，凸筋的尺寸与瓶口内圈的尺寸做过盈配合设计，过盈量控制在0.3mm，无需额外加装硅胶密封圈即可实现良好的防漏效果，减少了装配零件数量，也降低了长期使用后密封圈老化导致密封失效的概率。从安装与适配边界来看，这款水瓶的整体外径最大处为65mm，可适配市面上绝大多数常规尺寸的自行车水壶架、车载杯架，无需额外定制适配支架，日常放置在汽车杯架、背包侧袋时都能获得稳定的固定效果。瓶身总高度控制在220mm，满水状态下的总重量控制在180g左右，单手握持时的负重感极低，适合日常通勤、短距离户外徒步、学生在校使用等多场景需求。设计过程中还充分考虑了清洗便利性，

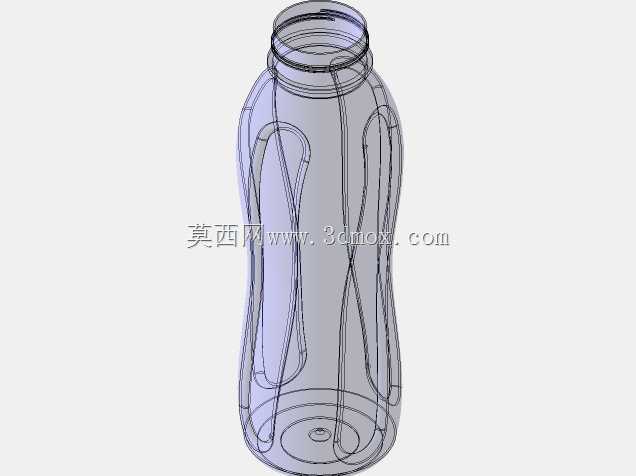

　　瓶身内部没有多余的加强筋凸起或死角结构，瓶口内径达到38mm，普通的瓶刷可以轻松伸入瓶内完成清洗，避免长期使用后内部积垢难以清理的问题。瓶盖与瓶身的连接螺纹采用标准的大螺距梯形螺纹，旋合行程仅需1.5圈即可完全拧紧，单手即可完成开盖与关盖操作，在运动过程中也能快速完成饮水操作，无需双手配合调整。瓶身表面做了细微的磨砂纹理处理，既可以提升握持时的摩擦力，也能减少日常使用中指纹残留和表面划痕的明显程度，长期使用后依然能保持较好的外观状态。整体结构没有采用复杂的抽芯或侧滑块结构，注塑模具结构简单，量产时的成型周期短，生产良率高，能够有效控制量产成本，适配大规模民用消费品的生产需求。
