SolidWorks设计离心式水轮机叶轮结构

　　在中小型水力发电、工业流体能量回收、化工流程介质输送增压等场景中，离心式涡轮作为核心能量转换部件，其结构设计合理性直接决定整套设备的运行效率与服役寿命。不同于轴流式涡轮适用于大流量低水头的工况，这类离心式结构的叶轮更适配中小流量、高水头差的能量转换场景，能够在有限的安装空间内实现更高的单级能量转换效率，因此在分布式水电站点、工业余压回收系统、小型涡轮增压器配套动力单元中都有广泛应用。

　　从实际功能实现逻辑来看，该叶轮工作时，流体从叶轮中心的轴向入口进入流道，在叶片的导流作用下沿径向向外缘流动，过程中流体携带的压力能与动能持续传递给叶轮，驱动主轴旋转输出机械功，反向工况下也可作为离心式叶轮使用，通过主轴驱动对流体做功实现介质增压。设计过程中首先要匹配工况参数确定叶轮的进出口直径比，中心轮毂处的安装孔需要与主轴的配合公差严格匹配，通常采用H7/k6的过渡配合保证传动同轴度，同时预留键槽安装位置传递扭矩，避免高速运转时出现叶轮与主轴的相对滑移。

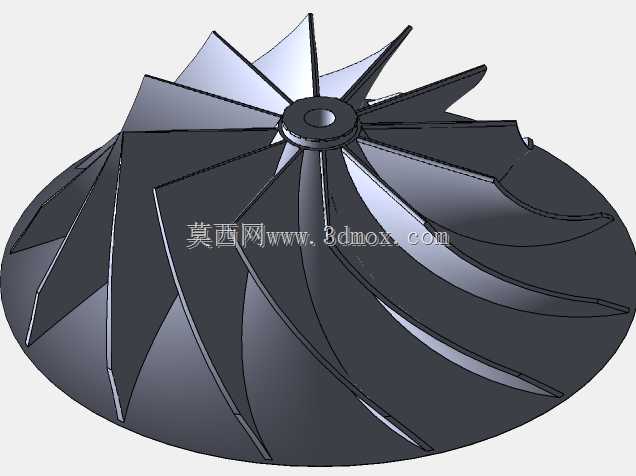

　　叶片的型线设计是整个结构的核心，不同于等厚度直板叶片，该模型采用的是空间扭曲变厚度叶片，从轮毂处到轮缘处的叶片安装角连续平滑变化，能够减少流体进入流道时的冲击损失，同时避免流道内出现流动分离与涡流区。叶片数量的选择经过多轮流场仿真验证，在保证流道通流面积足够的前提下，兼顾叶片结构强度与流动效率，避免叶片数量过多导致流道狭窄增加摩擦损失，也防止叶片数量过少造成单个叶片载荷过高、流道内流体导流不充分的问题。叶轮的轮盖侧采用平滑的锥面过渡，从中心入口处到外缘出口处的流道截面变化率控制在合理区间，保证流体在流道内的流速变化平缓，降低局部水力损失。

　　从安装边界来看，叶轮的轴向总高度需要匹配蜗壳的内腔尺寸，外缘直径要与蜗壳的流道内壁预留合理的间隙，间隙过大会导致流体从轮缘处回流降低效率，间隙过小则容易在运转过程中出现叶轮与蜗壳的刮碰，引发振动甚至结构损坏。轮毂的轴向定位台阶尺寸需要与主轴上的轴肩、锁紧螺母的安装尺寸匹配，保证叶轮装配后轴向窜动量控制在允许范围内。叶片与轮毂、轮盖的连接位置采用大圆角过渡，避免应力集中，在高速旋转工况下，离心力是叶轮承受的主要载荷，圆角过渡能够有效降低连接处的应力峰值，提升结构的抗疲劳性能，减少长期交变载荷下出现裂纹的风险。

　　在实际选型适配过程中，这类叶轮的结构参数需要根据具体的工况流量、压头、转速做针对性调整，不同的介质特性比如含沙水流、腐蚀性化工流体，还需要对应调整叶片的表面处理工艺与材质选型，但核心的流道型线设计逻辑、安装配合边界的设计思路是通用的。建模过程中需要保证所有曲面的连续性，叶片型面的曲率变化平滑无突变，这样后续生成的工程图才能直接指导生产加工，不管是采用五轴铣削加工整体叶轮，还是做模具铸造分体焊接，模型的几何精度都能满足加工工艺要求。同时叶轮的静平衡、动平衡校正基准在建模时就需要预留，中心孔的同轴度、端面的垂直度公差都要在模型的几何特征上体现，方便后续工艺编制时设置检测基准，保证成品叶轮的动平衡精度满足高速运转的要求，减少设备运行时的振动与噪音。
