D-Sub连接器接口三维结构设计

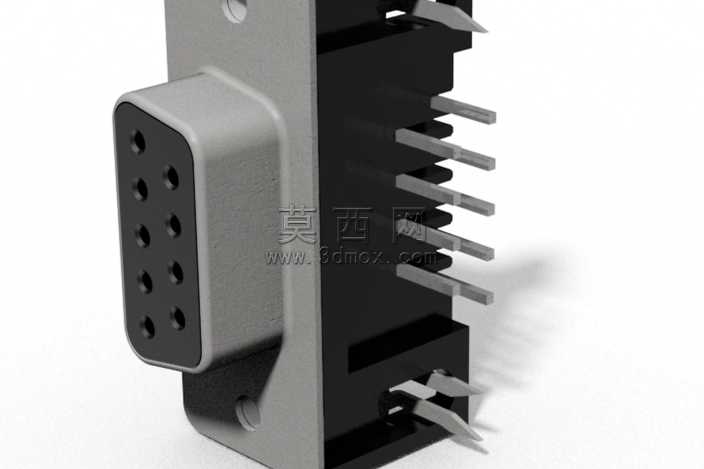

本作品为D-Sub连接器的三维结构设计，建模过程中严格遵循工业级连接器的实际尺寸规范，首先通过草图绘制勾勒出连接器金属外壳的轮廓，采用拉伸、切除等基础特征构建外壳的主体结构，对外壳边缘的安装固定孔做了精准定位，保证安装孔的孔径、孔位间距完全符合行业通用安装标准，确保模型可直接用于实际装配验证。金属外壳部分采用哑光金属材质渲染，还原了锌合金压铸外壳的细腻磨砂质感，表面做了轻微的倒角处理，避免锐边结构，还原真实产品的工艺细节。内部黑色绝缘基座部分采用工程塑料材质参数，调整材质的粗糙度与漫反射参数，还原黑色塑胶件的哑光质感，基座上的插针安装孔位排布精准，每一个孔位的深度、孔径都与插针尺寸做了过盈配合的参数预留，保证插针装配后的结构稳定性。插针部分采用导电金属材质，还原铜质镀镍插针的金属光泽，插针的伸出长度、折弯角度都完全参照实际量产产品的结构设计，焊板端的插针做了等距排布，适配标准PCB板的焊盘间距，可直接用于PCB Layout的结构匹配参考。设计过程中重点还原了D-Sub连接器的防呆结构，接口端的梯形轮廓可以避免插接时的方向错误，外壳两侧的固定螺丝柱结构做了完整建模，螺丝柱的内螺纹深度、柱体壁厚都符合实际注塑与压铸的工艺要求，避免出现工艺不可实现的薄壁、脆断结构。渲染阶段采用柔和的工作室光源，从多个角度打光凸显模型的结构层次，金属外壳的光影过渡自然，塑胶基座与金属插针的材质区分清晰，能够直观展示连接器的装配关系与各部件的结构细节，模型整体结构完整，无多余碎面，特征参数可编辑，可用于电子设备结构设计的配套选型参考、教学演示以及产品结构验证使用。
