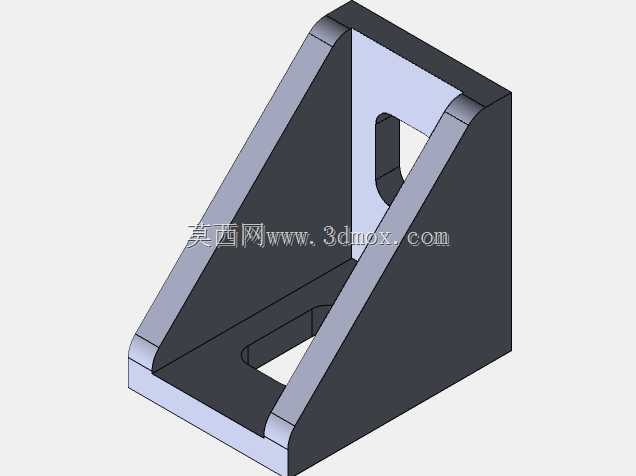

40规格铝型材直角加强连接角件

　　在工业铝型材搭建的各类设备机架、防护围栏、工作台框架结构中，直角部位的连接强度直接决定整体框架的抗形变能力与长期使用稳定性，这款适配40系列铝型材的加强型角件，正是针对常规直角连接易出现的应力集中、连接松动、承重不足等问题设计的专用连接件。日常做设备框架设计时，很多新手会直接采用角槽连接件搭配螺栓做直角拼接，这种连接方式在轻载场景下勉强可用，但一旦框架上挂载有较重的功能模组、或者设备运行过程中存在持续振动，拼接部位很容易出现型材端面错位、螺栓松脱的问题，尤其是悬臂类的框架结构，直角连接处的弯矩载荷会被放大数倍，普通连接方式根本无法满足长期使用的强度要求。这款角件采用三角加强的整体式结构，两个互相垂直的安装面分别贴合铝型材的相邻侧面，

　　中间的三角支撑筋直接承担直角部位的弯矩载荷，相当于在型材直角拼接处额外增加了一道刚性支撑，能将连接处的集中应力分散到整个角件的接触面上，避免型材槽口部位因为局部应力过大出现开裂变形。从安装边界来看，这款角件的两个安装面宽度完全匹配40系列铝型材的侧面宽度，安装时不需要对型材做额外的裁切或打孔加工，直接搭配T型螺栓与法兰螺母就可以完成固定，安装面预留的长条形安装孔位预留了一定的调节余量，即使型材下料时存在微小的长度误差，也可以通过孔位的调节量完成对齐安装，不会因为尺寸公差导致装配卡滞。角件中间的镂空槽并非为了减重随意设计，一方面可以减少角件与型材接触面的加工平面度要求，避免因为接触面局部凸起导致安装时角件与型材无法完全贴合，

　　另一方面也可以在安装时给内六角扳手留出操作空间，不需要特殊工具就可以完成螺栓的锁紧作业。在实际应用场景中，这类角件的使用覆盖了几乎所有铝型材搭建的工业场景：自动化设备的主机框架搭建时，在立柱与横撑的连接部位加装这款角件，可以大幅提升框架的整体刚性，减少设备运行时的框架晃动，保证安装在框架上的运动模组定位精度；车间内的铝型材工作台搭建时，在台面支撑横撑与立柱的连接处加装角件，即使台面上放置较重的加工工件、工装夹具，也不会出现横撑下沉、台面倾斜的问题；设备安全防护围栏的搭建中，围栏框架的直角部位加装这款角件，可以避免人员倚靠、物料碰撞时围栏出现变形散架的情况。做三维建模时，这款角件的建模逻辑完全围绕实际装配需求展开，

　　两个安装面的厚度经过载荷校核，既不会因为过薄导致受力时出现弯折，也不会因为过厚造成材料浪费与安装空间占用过大，所有安装孔的位置、孔径都严格匹配40系列铝型材的槽口标准，装配时不会出现孔位错位、螺栓无法穿入的问题，角件的所有棱边都做了倒角处理，避免安装调试时锋利的边角划伤操作人员，也不会因为应力集中导致角件在受冲击时出现开裂。不同于市面上很多薄款冲压角件，这款角件采用整体式的实心结构设计，抗冲击能力更强，即使在有频繁振动的设备上长期使用，也不会出现焊缝开裂、支撑筋变形的问题，在做重载型铝型材框架设计时，还可以根据实际载荷大小，在同一个直角节点上对称安装两个角件，进一步提升连接部位的承载能力。很多设计人员在做铝型材框架选型时，往往只关注铝型材本身的截面规格与壁厚，忽略了连接配件的强度匹配，实际上整个框架的承载能力往往是由最薄弱的连接节点决定的，这款加强角件就是为了匹配40系列铝型材的承载能力设计，让连接节点的强度不低于型材本身的强度，避免出现“型材够强、连接先坏”的问题。在安装顺序上，实际装配时可以先将T型螺栓预置入铝型材的槽口内，套上角件后先不锁紧螺栓，待整个框架的所有横撑、立柱都调整到位、整体尺寸校准完成后，再逐一锁紧所有角件的固定螺栓，这样可以抵消一部分型材下料的累积误差，降低框架整体的装配难度，尤其是尺寸较大的长框架结构，这种预安装再锁紧的方式能大幅提升装配效率，减少反复调整的工作量。
