小型齿轮箱花键输入输出传动轴结构

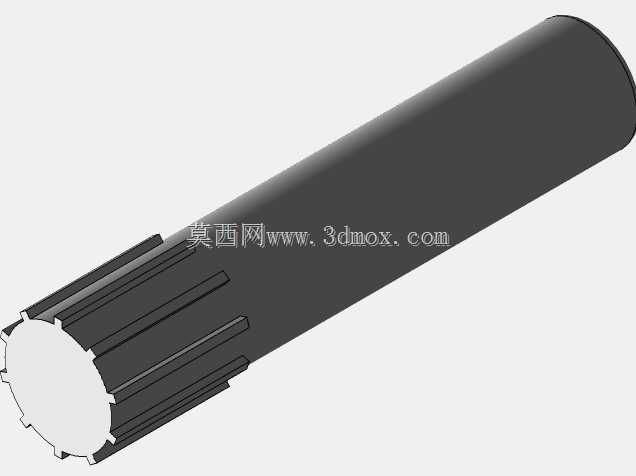

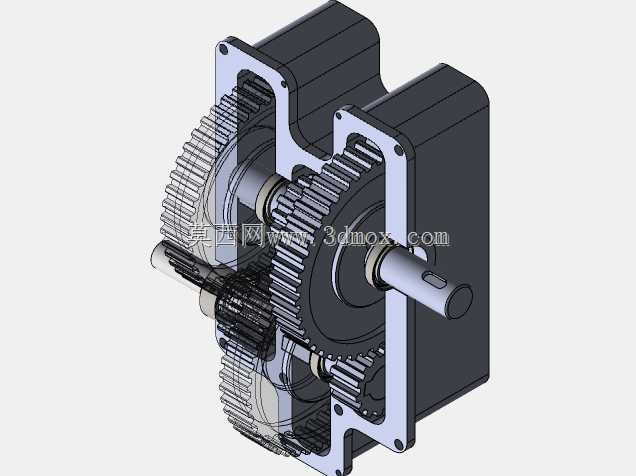

　　该轴类 件属于小型齿轮箱内部的核心传动构件，主要适配小功率减速传动场景，常见于桌面级自动化输送模组、小型电动执行机构、家用小型动力机具的减速箱单元中，承担动力输入或输出端的扭矩传递作用，可将电机端的高转速低扭矩输入，经齿轮箱内部轮系啮合减速后，稳定输出适配负载端需求的低转速高扭矩动力。从结构设计来看，该轴采用长圆柱光杆段配合端部外花键的结构形式，光杆段主要用于与箱体内深沟球轴承的内圈配合，作为轴系的回转支撑基准，设计时需严格控制光杆段的圆柱度与表面粗糙度，保证轴承压装后内圈无偏斜，回转过程中无卡滞、跳动量控制在允许范围内，避免轴系高速回转时出现振动、噪声超标的问题。端部的外花键采用矩形花键结构，相比渐开线花键，矩形花键加工难度更低，

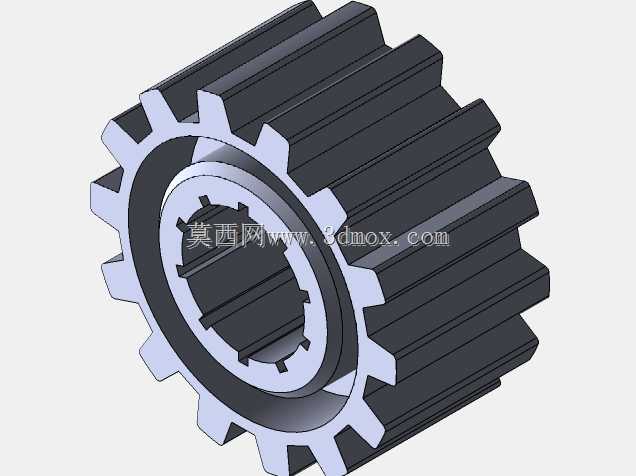

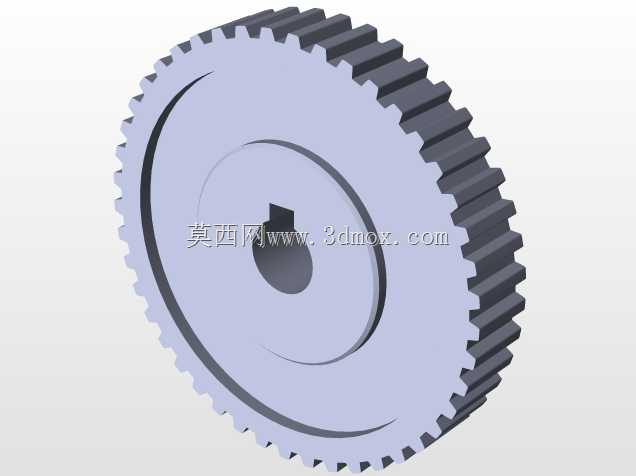

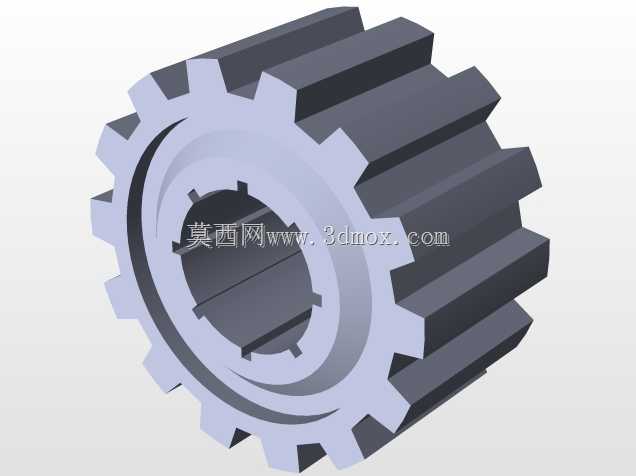

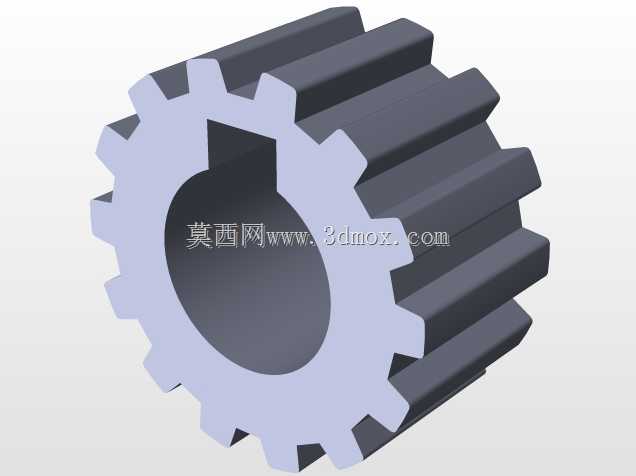

　　对中小扭矩传动场景的适配性更好，齿侧定心的方式可保证花键配合时的同轴度，既可以与齿轮箱内的传动齿轮内花键配合传递扭矩，也可直接作为输出端与外部负载的连接接口，花键端部设计有倒角结构，方便装配时的对中导入，避免装配过程中磕碰花键齿面造成配合卡滞。轴身靠近花键的位置设计有多道轴向凸筋结构，该结构并非装饰特征，主要用于与轴上的定位套、隔圈配合，通过凸筋的侧面实现轴上零件的周向防转，相比传统的平键连接，这种一体成型的凸筋结构省去了键槽加工工序，也避免了键连接带来的应力集中问题，更适合小尺寸轴类零件的扭矩传递，可有效提升轴件在交变载荷下的疲劳寿命。从安装边界来看，该轴的总长需匹配小型齿轮箱的箱体轴向尺寸，

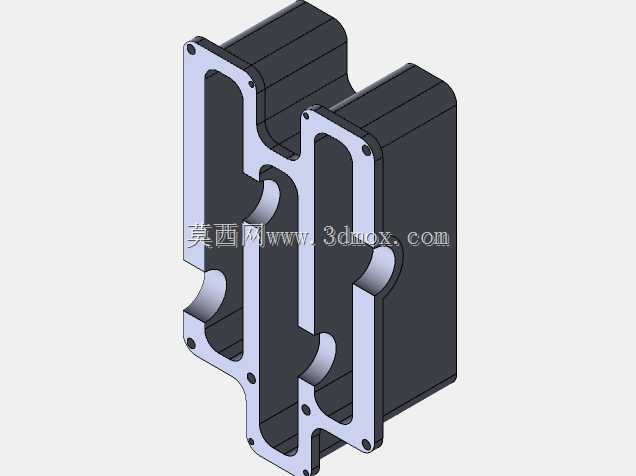

　　光杆段的直径需适配对应规格滚动轴承的内孔尺寸，装配时轴承内圈与光杆段采用过渡配合，外圈与箱体轴承孔采用间隙配合，方便后续的维护拆装，花键段的外径需小于轴承内孔直径，保证装配时轴件可从箱体一侧直接穿入轴承孔，无需额外拆分箱体即可完成轴系的装配作业。实际应用中，该轴的材质一般选用45号优质碳素结构钢，经调质处理后获得综合力学性能，花键齿面可根据载荷需求选择高频淬火处理，提升齿面的耐磨性，避免长期正反转切换时花键齿面出现磨损、间隙增大的问题。设计该轴的三维模型时，需重点关注各轴段的同轴度公差，尤其是两个轴承配合段与花键段的同轴度，若同轴度超差，会导致轴系回转时轴承承受额外的径向载荷，大幅缩短轴承使用寿命，同时也会造成齿轮啮合时出现偏载，

　　引发轮齿磨损加剧、传动噪声增大的问题。此外，轴的端面需设计有中心孔，作为车削、磨削加工时的定位基准，保证各轴段的加工精度满足设计要求，轴的末端可根据安装需求设计卡簧槽，用于安装轴用弹性挡圈，实现轴承内圈的轴向定位，防止轴系回转过程中出现轴向窜动，保证齿轮啮合的轴向位置精度。在小型齿轮箱的传动系统中，这类轴件的设计直接决定了整个减速单元的传动稳定性与使用寿命，建模过程中需充分考虑加工工艺性与装配便利性，避免出现无法加工或装配干涉的问题，比如花键齿根处需设计退刀槽，方便滚齿加工时刀具退出，轴上的台阶处需设计圆角过渡，减少应力集中，提升轴件的抗扭强度。
