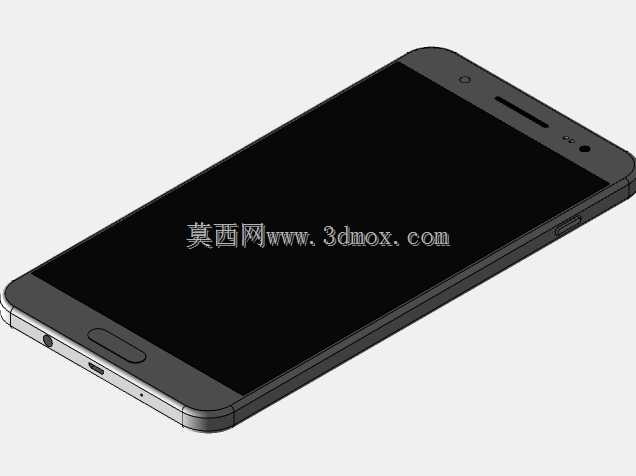

三星J5智能手机外观结构三维数模

　　这款三星J5的三维数模完整还原了量产机型的整机外观结构与装配边界，建模过程中严格参照实机的装配公差要求，将前壳、屏幕模组、中框、后盖、实体按键、听筒开槽、前置摄像头开孔、底部数据接口、麦克风开孔、扬声器出声孔等所有外露结构的位置、尺寸、配合间隙都做了精准还原，没有做简化处理，所有曲面过渡都和实机保持一致，中框的圆弧倒角、屏幕边缘的2.5D弧面、后盖的微弧收边都做了连续的G2曲面处理，不会出现建模破面、曲面褶皱的问题。

　　从实际应用场景来看，这类手机外观结构数模的使用场景覆盖多个领域，首先是消费电子配件的开发环节，做适配该机型的手机保护壳、钢化膜、外接拓展配件的时候，不需要再逆向扫描实机，直接调用这个数模就能提取整机的外轮廓尺寸、各个开孔的精确位置、按键的凸起高度、摄像头区域的凸起范围，直接在数模基础上做配件的结构设计，能大幅缩短配件开发的前期测绘周期，避免因为手动测绘的尺寸偏差导致配件开模后出现贴合不严、开孔错位、按键卡滞的问题。其次是在通讯终端的展示场景中，不管是做线下营业厅的终端陈列展示动画、电商平台的产品3D交互展示、还是数码类教学的结构演示素材，这个数模都可以直接导入渲染软件做材质赋予，调整金属中框的磨砂质感、屏幕的玻璃反光、后盖的喷涂质感后，就能输出和实机视觉效果一致的展示内容，不需要重新搭建基础模型。另外在工装夹具设计环节，针对该机型做屏幕贴合工装、后盖压合工装、整机检测定位夹具的时候，可以直接提取数模的定位基准面，比如中框的侧边定位面、后盖的平面基准、屏幕的安装基准面，直接在数模上模拟夹具的定位块、压头的位置，提前验证夹具和机身的干涉情况，避免工装加工完成后出现定位不准、压伤机身外观面的问题。

　　从设计思路上，这个数模采用自顶向下的建模逻辑，先确定整机的长宽厚核心尺寸，再依次拆分各个外观件的分型面，前壳和屏幕的配合间隙控制在0.1mm以内，和实机的装配公差保持一致，实体按键的位置预留了0.15mm的活动间隙，保证按键在数模模拟装配的时候不会出现干涉，底部的Micro USB接口的内凹尺寸、接口内部的卡位结构都做了还原，能直接适配通用的Micro USB公头模型做插拔模拟。摄像头区域的凸起高度、摄像头镜片的开孔直径、听筒的开槽宽度都严格对应实机尺寸，没有做夸张的变形处理，所有的圆角大小都和实机保持一致，比如中框四个角的R角弧度、按键边缘的倒角、接口周围的过渡圆角，都没有随意修改参数。

　　从安装边界和尺寸参数来看，整机的长度、宽度、厚度尺寸完全对应量产机型的实际参数，外轮廓的最大尺寸可以直接作为配件设计的边界参考，所有外凸结构比如后置摄像头凸起、实体按键的凸起高度都做了精确标注，设计保护类配件的时候可以直接根据这些尺寸预留足够的避让空间，避免配件安装后顶住摄像头区域或者按键。屏幕区域的黑边宽度、可视区域的尺寸也在数模里做了明确的区分，做钢化膜设计的时候可以直接提取屏幕可视区的轮廓，确定钢化膜的覆盖范围，避免钢化膜遮挡显示区域。机身侧面的电源键、音量键的位置和按压行程也在数模里做了模拟，设计侧装类配件的时候可以直接对应按键位置做避让或者联动按压结构的设计。

　　在实际建模过程中，特意规避了很多消费电子数模常见的问题，比如曲面衔接处的棱线错位、不同零件的配合面出现重叠或者缝隙、细小结构比如麦克风开孔、扬声器孔的位置偏移，所有的开孔都采用阵列方式做均匀排布，孔位的间距、孔径都和实机一致，不会出现孔位大小不一、排列歪斜的问题。中框的天线断点位置也做了准确还原，和实机的注塑天线位置完全对应，做金属质感渲染的时候可以准确区分金属段和注塑段的材质差异。
