嵌套镂空立方体几何创意结构件

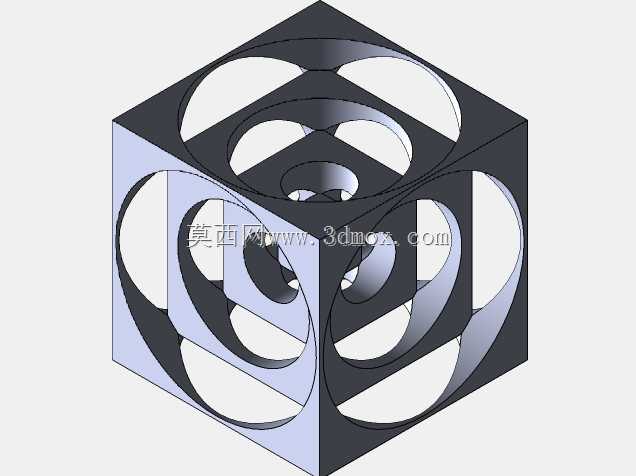

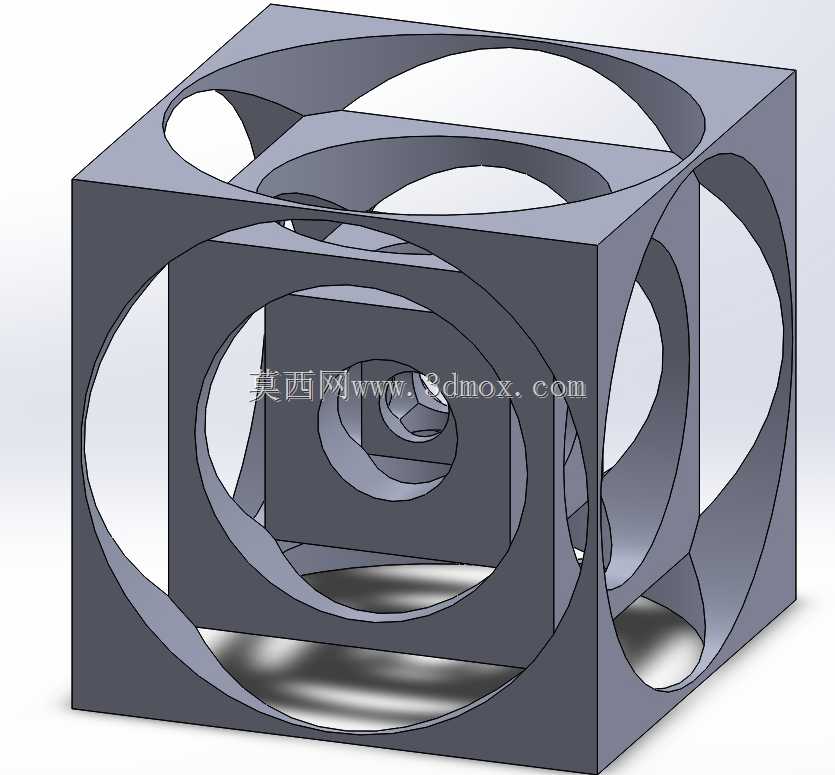

　　这类嵌套镂空立方体结构，最初常作为机械设计从业者的空间建模能力练习载体，后续也逐步延伸到工业展示、文创装置、机械原理教具等多个场景中。从结构本身来看，其核心是在正立方体基准实体上，通过多方向的回转切除特征，实现多层嵌套的连续框架结构，每一层的方形框架都通过曲面切除形成圆滑过渡的环形镂空，层与层之间保留均匀的连接壁厚，既保证了整体结构的视觉通透感，也能维持结构本身的力学稳定性，不会因为大面积镂空出现应力集中断裂的问题。

　　在实际应用场景中，这类结构如果采用光敏树脂3D打印制作，可以作为工业设计展厅的艺术陈设件，用来展示空间几何结构的力学美感；如果采用金属材质通过五轴加工或者金属3D打印成型，也可以作为流体管路中的整流嵌件，利用多层嵌套的环形通道对通过的流体进行逐级缓流，降低管路内的流体紊流噪声，这一特性在小型液压站的回油管路、精密气动回路的缓冲段都有对应的应用空间。

　　设计这类结构的时候，首先要确定最外层立方体的基准边界，通常会根据实际安装空间预留0.5-1mm的安装余量，比如作为桌面陈设件时，外层立方体边长常设定为100mm，方便手持摆放；作为管路嵌件时，外层尺寸需要匹配对应管路的内径，保证过盈配合的安装精度。建模过程中需要先建立中心基准轴，三个正交方向的回转切除特征要完全对称，每一层嵌套框架的壁厚保持一致，通常壁厚设置为2-3mm，既不会因为壁厚过薄导致打印或者加工时出现变形，也不会因为壁厚过厚让整体结构显得笨重。切除用的回转轮廓需要和每一层方形框架的边线做相切约束，避免出现尖锐的内角，减少加工过程中的应力集中点，也能让整体的曲面过渡更加顺滑。

　　从安装边界来看，如果作为陈设摆件使用，只需要保证底部平面的平面度公差在0.1mm以内，放置时不会出现晃动即可；如果作为管路内嵌件使用，需要在外层立方体的六个面边缘做0.2mm的倒角，方便压入管路内部，同时要保证整体结构的同轴度，让三个方向的镂空通道中心和管路中心重合，避免影响流体的通过效率。这类结构的设计难点在于多层嵌套特征的布尔运算容错，很多新手建模时容易出现特征报错、零厚度几何体的问题，需要在每一步切除特征后检查实体的完整性，对相交的曲面做延伸或者裁剪处理，保证最终生成的实体是完全封闭的流形结构，能够直接对接后续的加工或者3D打印流程。

　　不同于普通的实心立方体结构，这种嵌套镂空的设计在同等重量下拥有更高的结构比强度，多层环形的肋板结构可以从三个正交方向分散外部载荷，即使受到一定的外部冲击，也能通过每层框架的微小变形吸收能量，不会出现直接碎裂的情况。在教学场景中，这类模型也常用来给初学者讲解SolidWorks等三维软件的回转切除、多基准面建模、特征对称约束等核心操作，通过拆解建模步骤，可以让学习者快速理解三维空间中特征的组合逻辑，掌握复杂结构的建模思路。在实际工业应用中，类似的嵌套镂空结构也被用于轻量化机械零部件的设计，比如在一些对重量有严格要求的航空航天零部件中，就会采用类似的多层镂空框架结构，在保证结构强度的前提下最大限度降低零件自重，提升设备的载荷效率。
