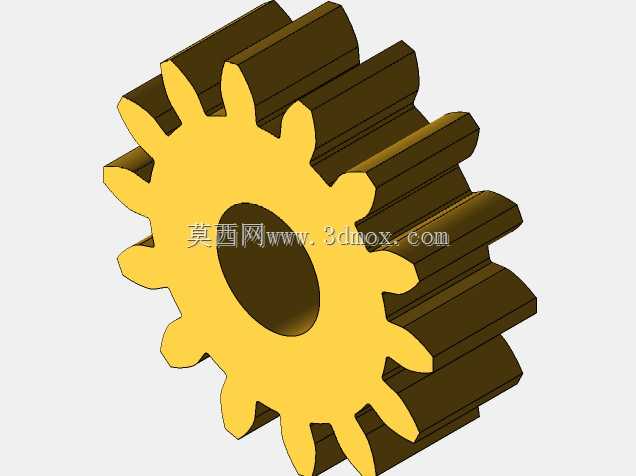

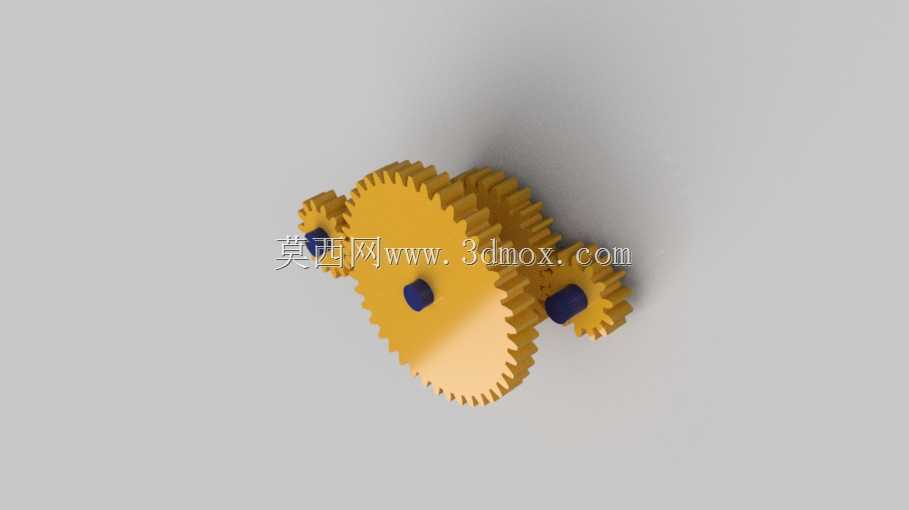

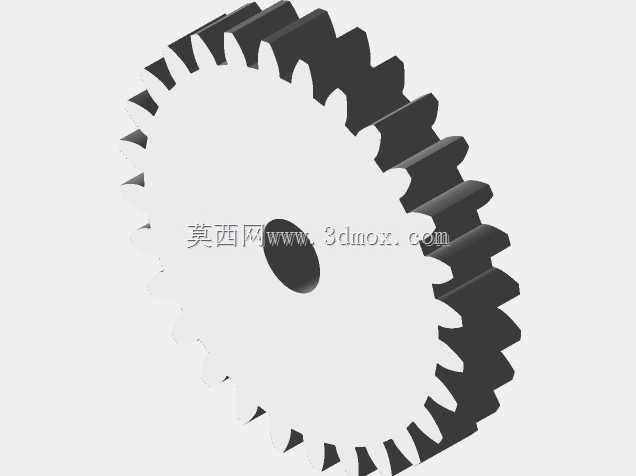

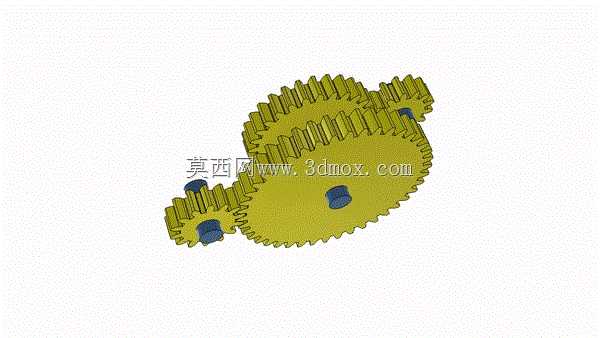

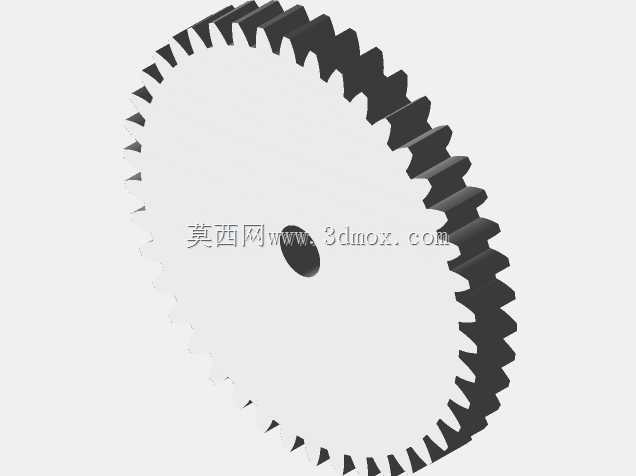

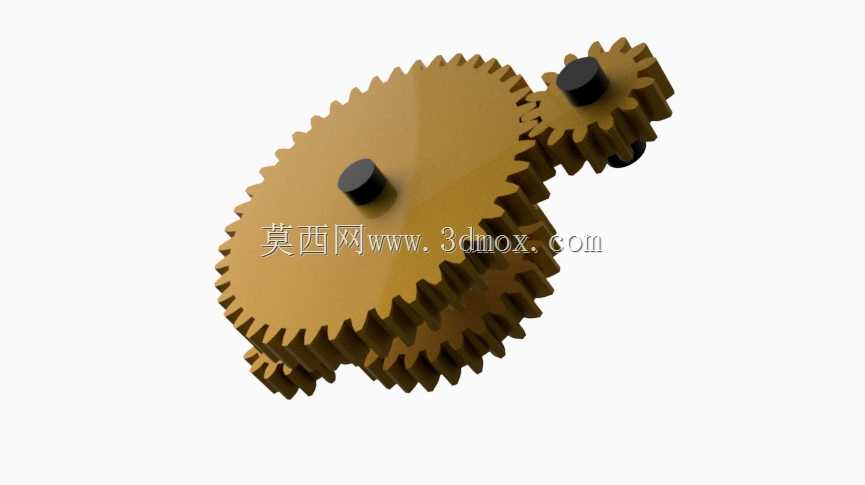

四级传动正齿轮变速啮合结构

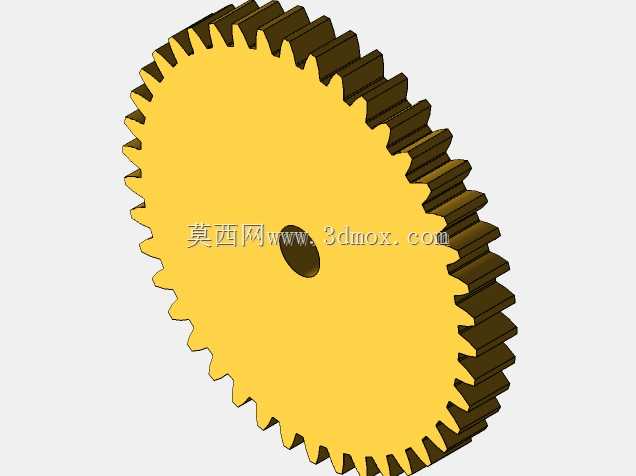

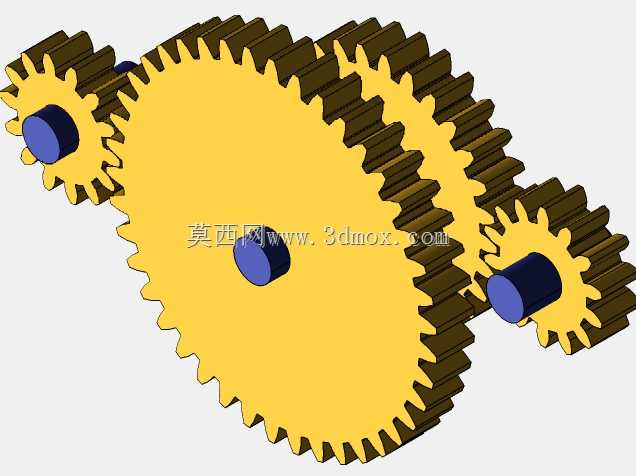

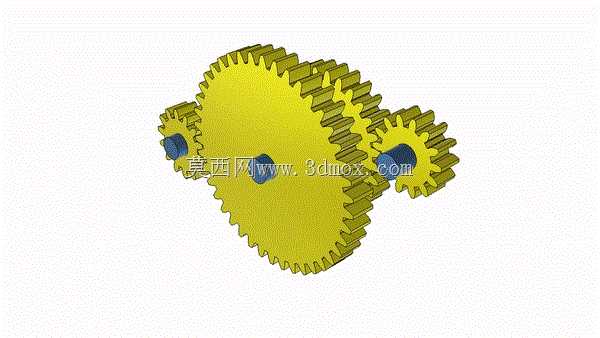

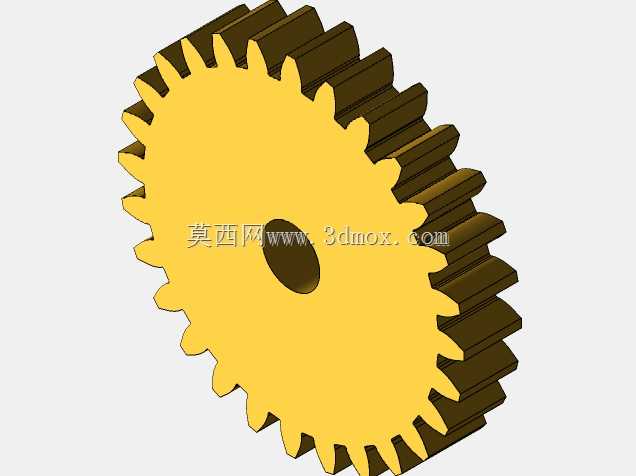

　　这套平行轴正齿轮变速结构采用四级齿轮啮合布局，对应齿数分别为14齿、42齿、28齿、14齿，整体依托平行轴安装基准完成动力传递路径搭建，所有齿轮的齿面均与安装轴轴线保持平行，轴向无额外分力产生，对支撑轴承的轴向载荷要求更低，适配常规深沟球轴承即可满足支撑需求，无需额外配置推力轴承来抵消轴向力，能有效降低传动单元的配套成本与结构复杂度。

　　从实际应用场景来看，这类定轴式正齿轮变速结构常被用在中小功率的轻工输送设备、小型台式加工机具、教学演示传动台以及低速自动化进给机构中，这类场景普遍对传动精度有基础要求，但不需要承受过大冲击载荷，同时对传动单元的易加工性、维护便捷性有较高要求。正齿轮本身的加工工艺成熟，无论是滚齿、插齿还是铣削加工都能快速完成齿形加工，普通精度等级的齿轮无需特殊磨齿工序即可满足使用需求，单件生产与批量加工的成本都处于较低水平，非常适合通用类传动场景的选型使用。

　　在功能特性层面，这套结构通过四级齿轮的齿数配比实现固定传动比的动力输出，各级齿轮的啮合侧隙可通过轴系安装位置的微调进行控制，能适配不同润滑条件下的运转需求——采用脂润滑时可适当放大侧隙避免高温卡滞，采用油浴润滑时可收紧侧隙提升传动平稳性。由于正齿轮的啮合接触为线接触形式，沿齿宽方向的载荷分布均匀性较好，只要安装时保证各平行轴的平行度公差控制在0.02mm/100mm范围内，就能避免偏载导致的齿面局部磨损过快问题。结构中所有齿轮均采用直齿设计，装配时无需考虑螺旋角的对位问题，轴上零件的定位仅靠轴肩与平键即可完成，拆装维护时不需要专用工装，普通机修人员即可完成更换调整。

　　设计思路上，这套结构优先考虑了加工便利性与传动可靠性的平衡，各级齿轮的齿数选择避开了整数倍配比，能避免特定齿对反复啮合导致的磨损不均问题，延长齿轮组的整体使用寿命。中心距的计算采用标准模数下的无侧隙啮合公式，同时预留了0.1-0.2mm的中心距调整余量，可适配加工过程中产生的齿厚公差，避免因零件加工误差导致装配卡滞。齿轮的轮毂长度与轴径配比控制在1.2-1.5倍区间，既能保证平键连接的扭矩传递能力，又不会过度占用轴向安装空间，整体结构的轴向尺寸紧凑，可直接嵌入到设备的机架内部，不需要额外预留过大的安装空间。

　　从安装边界来看，这套变速结构的输入轴与输出轴均采用平行布置，轴端可根据需求配置联轴器、带轮或者链轮作为动力输入输出接口，安装时需要保证各轴的支撑座同轴度公差，输入轴端的径向跳动控制在0.05mm以内即可避免运转时的额外振动。齿轮的齿顶圆与周边壳体的安全间隙预留不小于5mm，可避免润滑油搅动时的阻力过大，同时防止加工毛刺或者磨损产生的金属碎屑卡入啮合间隙。整体结构的重量集中在齿轮啮合区域，安装时支撑座的固定螺栓需要满足抗剪强度要求，能承受齿轮传动时产生的径向反力，避免长期运转后轴系移位导致啮合精度下降。在实际选型适配时，可根据传递扭矩的大小调整齿轮的模数与齿宽，小扭矩场景下可采用工程塑料材质齿轮降低运转噪音，大扭矩场景下更换为40Cr调质齿轮即可提升承载能力，结构本身的适配性较强，可灵活调整参数匹配不同的设备需求。
