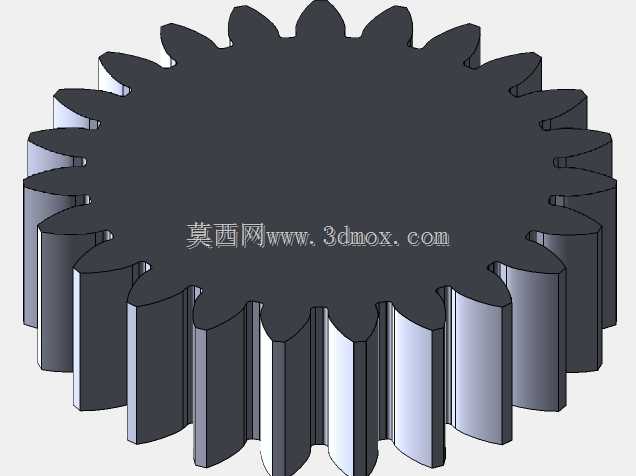

直齿圆柱传动齿轮结构设计

项目分类:通用机械零部件 发布时间:2024-05-24 ID:754516
  • 直齿圆柱传动齿轮结构设计

  在常规机械传动系统的布局里,这类直齿圆柱齿轮是平行轴传动场景下应用最广泛的基础零件,从普通的轻工输送设备、小型机床进给机构,到农用机械的动力分配单元、自动化生产线的传动工位,都能见到这类零件的实际应用。它的核心作用是在两根轴线平行的转轴之间传递旋转扭矩,同时按照固定的齿数比实现转速的匹配调整,把输入端的动力稳定传递到执行端,相比带传动、链传动,齿轮啮合传动的瞬时传动比精度更高,传动效率也更稳定,不会出现打滑、跳齿这类影响传动精度的问题,适合对转速匹配有明确要求的传动工位。

  从实际设计逻辑来看,这类齿轮的齿形采用标准渐开线齿廓,建模过程中先确定分度圆直径作为基准,依次推导齿顶圆、齿根圆的尺寸边界,再通过齿廓方程生成单个轮齿的截面轮廓,之后沿轴向拉伸生成实体,再通过圆周阵列完成全部轮齿的构建。齿宽的尺寸需要结合传递扭矩的大小、安装轴的支撑跨距来确定,齿宽过窄会导致轮齿单位面积接触应力过大,长期运行容易出现齿面点蚀甚至断齿问题,齿宽过宽则会提高对轴系平行度的要求,一旦安装出现偏斜,很容易出现轮齿偏载,加剧局部磨损。轮齿的齿顶部分做了微小的倒角处理,避免安装啮合过程中齿顶棱边磕碰损伤,同时也能减少啮合起始阶段的刚性冲击,降低运行过程中的传动噪音。

  齿轮中心的内孔是和传动轴配合的安装基准,内孔的尺寸公差需要根据配合等级选定,一般过渡配合或者小间隙配合的场景居多,既保证装配过程的顺畅,也能避免运行过程中内孔和轴之间出现相对转动导致的磨损。键槽的位置和尺寸需要匹配对应传动轴的平键规格,键槽的对称度公差要控制在合理范围内,保证扭矩传递过程中键的受力均匀,不会出现局部应力集中导致的键槽开裂问题。齿轮的端面和内孔轴线的垂直度公差也有明确要求,避免安装后齿轮出现端面跳动,影响啮合精度,导致运行过程中出现周期性的振动和噪音。

  在实际选型应用的时候,需要先核算传动系统需要传递的额定扭矩,结合输入转速、传动比要求确定齿轮的模数和齿数,模数越大轮齿的抗弯强度越高,适合大扭矩的重载传动场景,模数越小则传动更平稳,适合高速轻载的传动工位。齿数的选择除了满足传动比要求,还要尽量避免和配对齿轮的齿数形成整数比,减少相同轮齿反复啮合导致的局部磨损不均问题,延长齿轮的整体使用寿命。安装过程中要保证两根配对轴的平行度在公差范围内,控制合理的齿侧间隙,间隙过大会导致传动换向时出现冲击,间隙过小则会加剧齿面磨损,甚至出现运转卡滞的问题。日常运维过程中,需要根据运行工况定期补充润滑脂或者润滑油,在齿面形成稳定的油膜,减少金属直接接触带来的磨损,同时也能带走啮合过程中产生的热量,避免齿面温度过高导致的材料性能下降。

  这类齿轮的结构没有额外的减重孔或者复杂的辅助结构,属于最基础的实心式直齿轮结构,适合小尺寸、中等载荷的传动场景,加工工艺性较好,既可以通过滚齿、插齿的常规机加工工艺生产,也可以根据批量需求选择精锻、粉末冶金等成型工艺,生产效率高,成本控制难度低,是通用机械传动领域用量最大的齿轮结构形式之一。建模过程中所有的尺寸参数都可以根据实际应用场景的需求调整,包括模数、齿数、齿宽、内孔直径、键槽尺寸等,能够适配不同安装空间、不同载荷等级的传动需求,不需要额外做复杂的结构修改就可以直接适配多数平行轴传动的安装场景。
