红米Note11专用TPU长丝手机保护壳结构设计

　　日常手持移动终端的防护配件设计，核心要平衡防护性能、握持手感与装配精度，这款针对红米Note11开发的TPU长丝结构保护壳，从实际使用场景的痛点出发完成结构搭建。先从安装边界说起，整个壳体的内轮廓完全贴合红米Note11的机身曲面，侧边预留的按键位置做了0.2mm的内凹避让，既不会卡压机身侧键导致误触，又能通过壳体自身的TPU弹性传递按压力度，保证按键反馈清晰；底部的充电接口、扬声器开孔位置，按照真机实测的孔位坐标做了精准对位，开孔边缘做了15度的倒角过渡，避免插拔充电线时刮蹭线材外被，同时不会遮挡扬声器的出声路径，保证外放音效不会被壳体闷住。

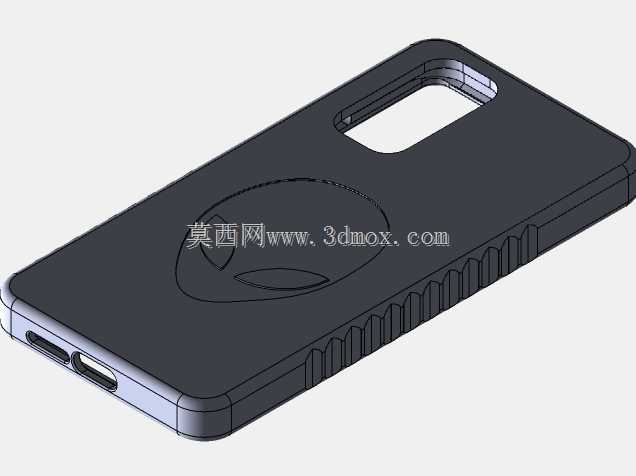

　　镜头区域的防护是这类配件的设计重点，这款壳体在后置摄像头模组位置做了高出镜头表面0.3mm的凸起围边，当手机背面朝下放置在桌面等平面时，围边会先接触支撑面，避免镜头镜片直接接触硬物产生刮花，围边的内轮廓和镜头模组的外轮廓预留了0.15mm的装配间隙，不会因为壳体注塑收缩挤压到镜头外圈的装饰件。壳体侧边做了连续的长丝纹理结构，也就是行业内常说的防滑筋条，筋条的凸起高度控制在0.4mm，相邻筋条的间距2mm，这个尺寸是经过多轮握持测试确定的——太浅起不到防滑作用，手持出汗时容易打滑，太深则会积攒灰尘，且握持时会有明显的硌手感，长丝纹理顺着机身侧边的弧度延伸，和TPU材质本身的软弹特性配合，大幅提升单手持机时的摩擦力，降低日常使用中滑落的风险。

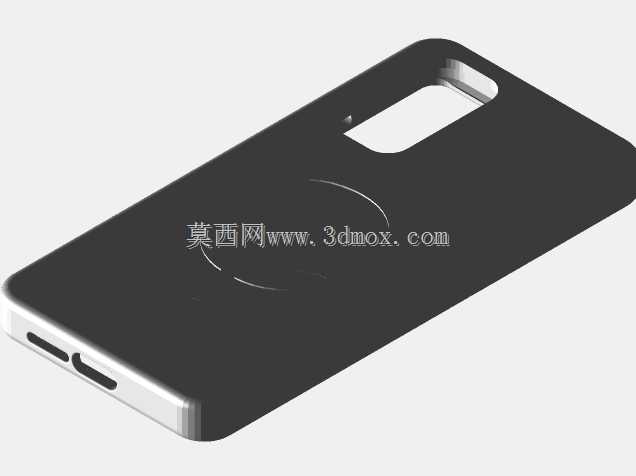

　　壳体背面的圆形内凹区域，是为磁吸配件预留的安装位，内凹深度0.2mm，刚好可以容纳常规的圆形磁吸片，贴装磁吸片后不会出现凸起硌手的问题，同时内凹的定位结构可以避免磁吸片在日常使用中移位，适配车载磁吸支架、磁吸无线充电等使用场景。材质选用TPU长丝级原料，这种材料的邵氏硬度控制在85A左右，相比普通硬质PC壳，安装时不需要硬掰卡扣，依靠材料自身的弹性就能完成和机身的贴合装配，拆卸时也不会刮伤手机中框的漆面；相比过软的硅胶材质，这种硬度的TPU有足够的支撑性，日常轻微磕碰时可以通过自身的形变吸收冲击力，不会因为壳体过软导致冲击力直接传递到机身上，同时长期使用不容易出现发黄、松垮变形的问题。

　　从注塑成型的角度考虑，整个壳体的壁厚控制在均匀的1.2mm，没有出现壁厚突变的位置，避免注塑过程中产生缩痕、翘曲等缺陷，侧边的防滑筋条和主体壳体是一体注塑成型，不需要后续二次粘接或者加工，提升生产效率的同时也避免了筋条脱落的风险。壳体四个边角的位置做了隐形的气囊缓冲结构，也就是在边角位置的内壁做了局部的减薄空腔，当手机从手中滑落边角先接触地面时，空腔位置可以优先发生形变，吸收大部分的冲击能量，这部分的结构没有做外凸的设计，不会让整机的边角显得臃肿，保持外观的简洁性。

　　实际使用场景中，这类保护壳需要适配不同用户的使用习惯，比如喜欢把手机放在牛仔裤口袋的用户，壳体的外表面做了细微的磨砂处理，和布料接触时不会产生过大的阻力，放取口袋时顺畅不卡滞；表面的磨砂处理也不容易残留指纹和手汗，长时间握持不会因为手汗导致壳体发黏。壳体和机身贴合的内壁做了细微的点阵纹理，避免TPU材质和手机后盖长期紧密贴合产生水印，尤其是玻璃后盖的机型，长期紧密贴合容易在接触面形成难以擦拭的印子，点阵纹理可以在壳体和后盖之间留出微小的空气层，避免这类问题出现。

　　在结构验证阶段，需要重点测试装配后的松紧度，反复拆装500次后，壳体的卡口位置不能出现明显的塑性变形，依然可以紧密贴合机身，不会出现松垮晃动的情况；高低温环境测试中，在-20℃到60℃的环境下放置24小时，壳体不能出现开裂、变硬、过度软化的问题，保证不同气候区域的用户都能正常使用。侧边的按键位置做了一体化的按压凸点，凸点的背面和机身按键的接触位置做了0.1mm的凸起，不需要在壳体上单独开孔，既提升了壳体的整体防尘性能，避免灰尘从按键开孔位置进入壳体和机身之间的缝隙，又能保证按压的手感不会发闷。
