镂空编织结构国际象棋黑皇后造型摆件

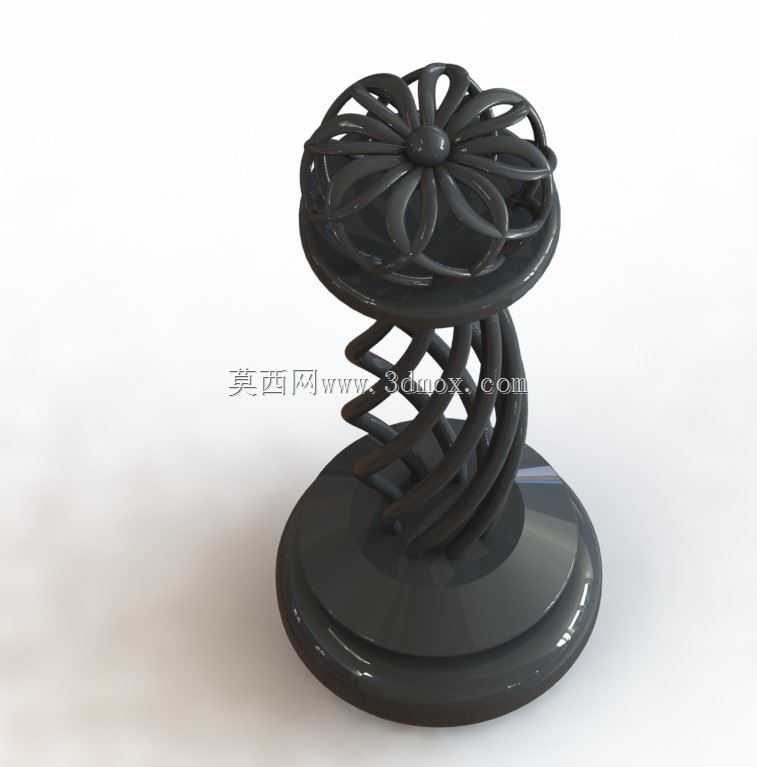

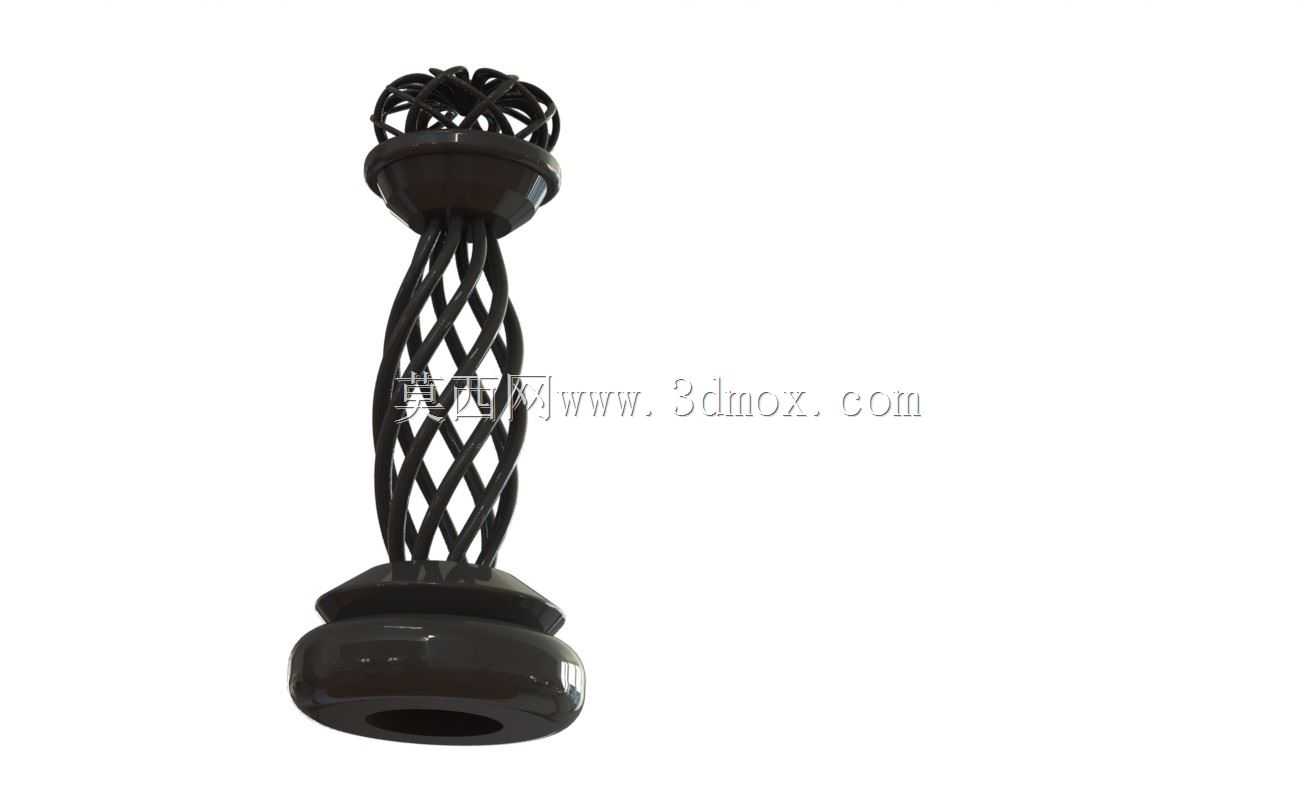

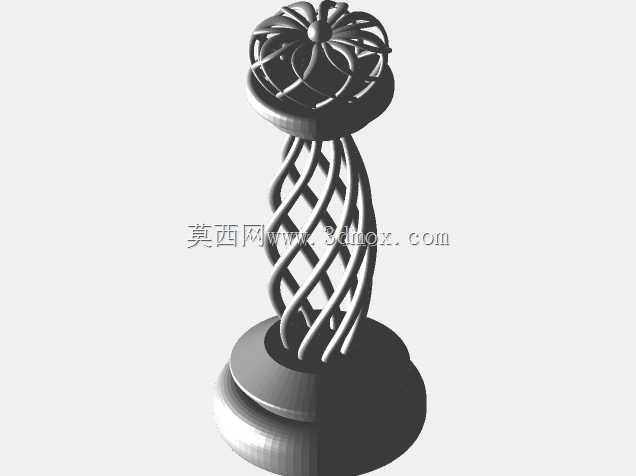

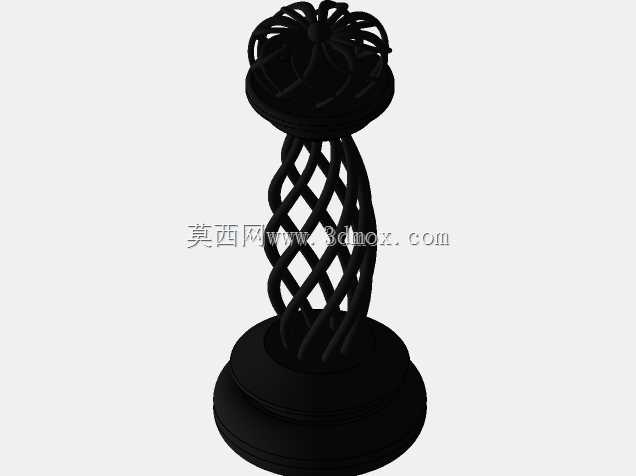

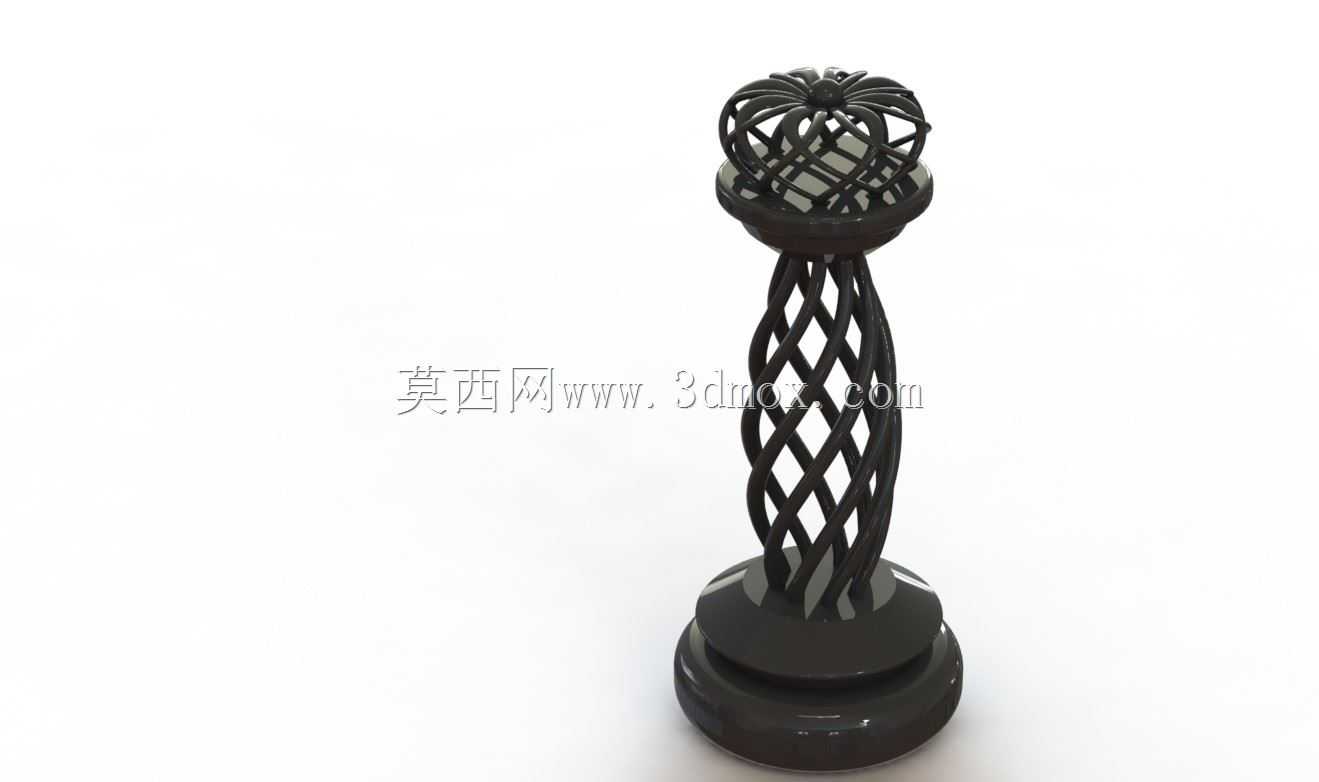

　　这款黑皇后造型构件，最初的设计切入点是为高端定制棋具做配套装饰件，同时也可作为桌面工艺陈设、文创产品的结构原型使用，在文创礼品开发、轻奢桌面陈设、主题展陈道具领域都有适配空间。从结构设计逻辑来看，整体采用三段式受力分布，底部为双层叠合的圆形基座，下层基座直径略大于上层，放置时可形成稳定的支撑面，接触桌面的底面做了0.2mm的微倒角处理，避免锐边划伤放置台面，同时减少放置时的应力集中，防止基座边缘磕碰崩缺。中部支撑段采用交错编织的镂空扭杆结构，六组对称的扭杆沿轴向螺旋上升，相邻杆件在空间中形成连续的菱形镂空网格，这种结构并非单纯为了视觉效果，在同等耗材用量下，交错编织的连续曲面结构比实心直杆拥有更好的径向抗形变能力，

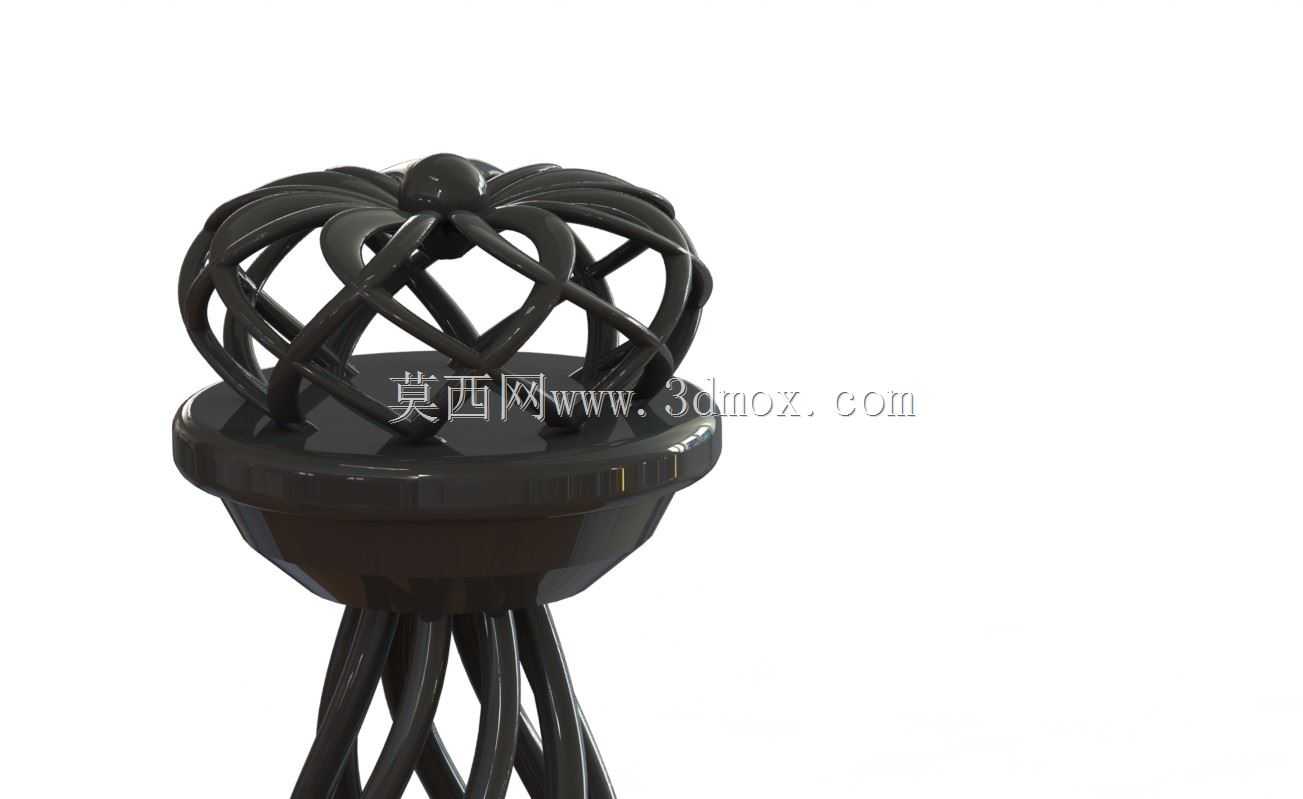

　　日常拿取时侧向受力不易出现弯折断裂，同时镂空结构大幅降低了整体重量，拿取时的握持手感更轻盈，不会因为实心结构过重导致放置时砸伤棋盘表面。顶部的皇冠造型采用放射状的弧面筋条合围，筋条末端向内收束形成圆润的顶冠轮廓，内部同样做了镂空网格处理，和中部的编织结构形成视觉上的呼应，皇冠底部和中部支撑段的衔接处做了环形过渡凸台，凸台宽度1.5mm，既可以隐藏两段结构拼接的分型线，也能在顶部受力时将载荷均匀分散到六组支撑扭杆上，避免应力集中在单根杆件上导致结构损坏。建模过程中采用柔性特征生成连续的编织曲面，所有杆件的过渡位置都做了G2连续的圆角处理，没有尖锐的棱角，既避免了日常使用时划伤手指的风险，也让整体造型的线条更流畅自然，没有生硬的拼接感。

　　从安装边界来看，整体底部基座的直径控制在32mm，总高度控制在98mm，适配标准国际象棋赛事棋盘的格子尺寸，放置在55mm见方的标准棋盘格内不会超出边界，和其他标准尺寸的棋子搭配时比例协调，不会出现尺寸突兀的问题。如果作为3D打印的原型使用，镂空结构的最小壁厚控制在1.8mm，适配FDM和光固化打印的工艺要求，打印时不需要添加过多支撑，镂空位置的支撑可以轻松去除，不会破坏表面的编织纹理。如果作为注塑量产的原型，所有结构的拔模角度控制在1.5度以上，没有倒扣结构，模具拆分时可以直接沿轴向开模，不需要复杂的抽芯结构，能有效降低量产时的模具成本。结构的受力校核阶段，针对日常拿取、放置的常见受力场景做了模拟，侧向施加15N的力时，

　　中部支撑段的最大形变量为0.12mm，卸载后可以完全恢复形变，不会出现永久变形；顶部垂直施加50N的压力时，结构的最大应力出现在支撑扭杆和基座的衔接位置，应力值远低于常用PLA、树脂、ABS等材料的屈服强度，日常使用不会出现结构损坏。表面处理方面，整体做哑光黑的质感处理时，镂空位置的光影会随着观察角度变化形成不同的纹理效果，比实心结构的棋子拥有更丰富的视觉层次，放在桌面陈设时也能形成独特的光影效果，适配轻奢、工业风等多种桌面陈设风格。
