斜置触控自助查询终端钣金结构设计

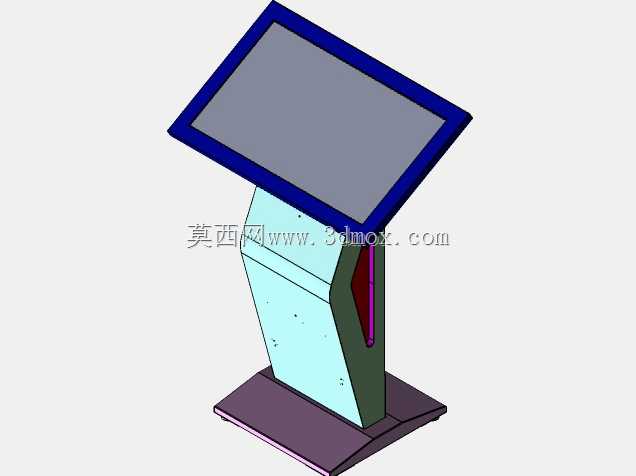

　　这款斜置触控式自助终端的钣金结构，在商用交互设备领域的适配场景非常广泛，从政务大厅的业务导览、商超的点位查询，到展厅的展品互动、医疗机构的分诊叫号，都能看到同形态设备的落地应用。设计之初最先敲定的是屏幕的倾斜角度，没有采用常规的垂直或小角度仰角结构，而是将触控屏安装面设置为符合成年人站立操作的15度仰角区间，这个角度是经过多轮人机工程校核得出的——站立状态下用户视线自然下垂15到20度时，刚好能完整覆盖屏幕显示区域，同时手臂自然抬起触控时，腕部能保持放松的中立姿态，长时间操作也不会产生明显的酸胀感，避免了垂直屏需要抬臂仰视、大角度仰屏容易积灰反光的问题。

　　整体支撑结构采用分体式钣金拼接设计，底部是带防滑脚垫的梯形配重底座，底座的投影面积比上部机柜宽出80毫米，这个尺寸边界是经过抗倾覆验算的，即使设备受到水平方向150牛的侧向推力，重心也不会超出底座支撑面，完全满足公共区域设备的防倾倒安全要求。底座上方的立柱部分没有采用规则的方通直筒结构，而是做了折线型的变截面设计，靠近屏幕的一侧做内收斜切，既给站立用户留出了足够的脚部放置空间，避免操作时脚尖磕碰机柜底部，又能在立柱内部预留出规整的走线腔，屏幕的供电线、信号传输线都可以沿着立柱内腔的走线槽排布，不会出现线缆外露杂乱的问题，同时立柱侧面预留了可拆卸的维护盖板，后期检修内部元器件时不需要整体拆解机柜，只需要拧下侧边的固定螺丝就能打开维护口，大幅降低现场运维的难度。

　　屏幕安装边框采用折弯一体成型的金属板结构，边框的翻边宽度设置为20毫米，刚好能覆盖屏幕模组的侧边固定孔位，同时边框内侧粘贴有导电泡棉条，安装屏幕时既能起到缓冲减震的作用，避免运输过程中屏幕与硬金属边框碰撞产生碎裂，还能实现边框与屏幕背板的导电连通，提升设备整体的电磁屏蔽性能，减少外界电磁信号对触控精度的干扰。屏幕下方的立柱正面预留了可选装外设的安装位，根据不同场景需求，可以加装扫码模块、热敏打印机、IC卡读卡器等组件，不需要额外对结构进行二次打孔改造，安装位的预留尺寸兼容市面上主流的商用自助外设模组，通用性较强。

　　从加工工艺角度看，整个设备的外露钣金件全部采用1.5毫米厚度的冷轧钢板折弯成型，折弯处的内圆角设置为R2，既不会因为圆角过小导致折弯处板材开裂，也不会因为圆角过大影响拼接处的缝隙均匀度，所有拼接焊缝都设置在机柜内侧，外表面没有裸露的焊道，后期表面做静电喷塑处理时能保证外观面的平整顺滑。设备的整体高度控制在1100毫米左右，屏幕中心距离地面的高度刚好在1250毫米到1350毫米的区间内，适配155厘米到185厘米身高区间的用户操作需求，不需要额外调整底座高度就能覆盖绝大多数使用人群。底座的底部预留了四个M10的膨胀螺栓固定孔，在人员流动较大的公共区域安装时，可以通过膨胀螺栓将设备与地面牢固固定，进一步提升使用安全性，而在需要经常移位的场景下，也可以选配带刹车的万向轮组件，直接替换底部的固定脚垫即可，不需要改动主体结构。

　　在细节设计上，屏幕边框的顶部做了3毫米的内高外低导水边，即使有少量液体不慎泼洒到屏幕表面，液体会顺着导水边流向设备两侧，不会顺着屏幕缝隙流入机柜内部损坏电路元件。机柜内部设置了分层安装板，电源模块、主控板、驱动板都可以分层固定在安装板上，每层板之间预留20毫米的散热间隙，配合立柱侧面隐藏式的通风散热孔，能保证设备长时间连续运行时内部热量及时散出，不会出现因为积热导致的元器件性能下降问题。整个结构没有采用复杂的曲面造型，所有成型面都是可展开的平面钣金结构，加工时不需要开模，通过激光切割、数控折弯、铆接拼接就能完成生产，能有效缩短生产周期，降低小批量定制场景下的制造成本，对于不同尺寸屏幕的适配也非常方便，只需要调整屏幕边框的长宽尺寸，下部的立柱和底座结构可以直接通用，形成系列化的产品矩阵。
