工程作业用轮式装载设备三维结构

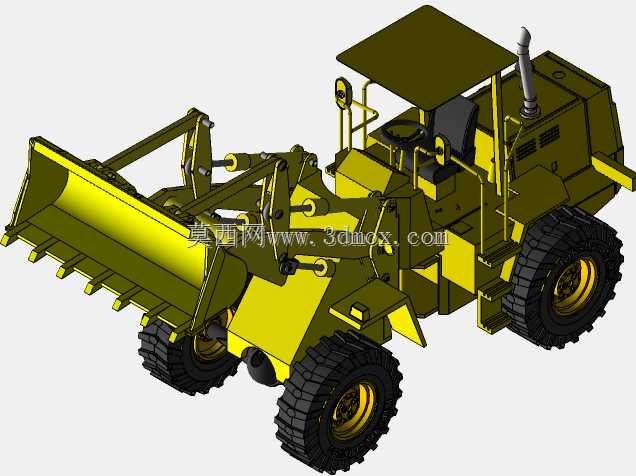

　　在散料转运、土方作业、矿山剥离、基建场地平整这类工况里，轮式装载机的出场率始终排在工程机械设备前列，不同于履带式设备的低通过速度，轮式结构能让设备在硬化路面、临时施工便道上实现快速转场，不用依赖平板拖车转运，短距离作业点切换的效率优势非常明显。这套三维结构完整还原了轮式装载机的核心铰接布局，前后车架通过中央铰接点连接，转向时依靠铰接处的液压油缸推动前后车架折腰，相比整体式转向桥的结构，转弯半径能缩小近三分之一，在狭窄的料场、基坑边缘作业时，不用反复进退调整机位，单次转向就能对准料堆或者卸料位置。工作装置部分采用了常见的反转六连杆机构，铲斗、动臂、摇臂、连杆和对应的转斗油缸、动臂油缸的铰接位置都做了精准还原，这种连杆机构的传动比特性，

　　能保证铲斗在提升过程中保持接近平动的状态，不会因为动臂举升出现物料撒漏，收斗角度在各个举升高度都能保持在合理区间，铲掘时转斗油缸的出力能高效传递到斗齿，插入料堆后收斗的动作连贯，不会因为机构死点导致卡滞。铲斗前缘的斗齿做了等距排布，齿座和斗体的连接结构也做了细化，针对不同作业物料，斗齿磨损后可以单独更换，不用整体更换铲斗，降低日常维护的成本，斗体的弧度设计贴合散料的流动特性，装满物料后斗内的物料不会从后缘滑落，卸料时动臂举升到最高位置后，转斗油缸伸出能让铲斗下翻角度达到45度以上，粘性物料也能顺利卸出，不会大量粘附在斗壁上。驾驶室采用了开放式顶棚结构，这种结构常见于南方高温区域的作业场景，通风性好，操作人员视野开阔，

　　顶棚的支撑立柱做了后置和侧置处理，不会遮挡前方铲斗和后轮的视野，作业时能清晰观察到斗齿和料堆的接触位置，也能兼顾后轮的行驶轨迹，在靠近边坡、基坑边缘作业时能更好判断安全距离。驾驶室内的操作踏板、转向柱、座椅的安装位置都按照人机工程的常规布局还原，转向柱的倾斜角度预留了调整空间，不同身高的操作人员都能找到舒适的操作姿态，座椅下方预留了减震安装位，能过滤作业场地颠簸带来的冲击，降低长时间作业的疲劳感。动力舱布置在后车架上方，排气系统的走向、舱体的散热格栅都做了结构还原，后车架的重量能平衡前端工作装置满载时的前倾力矩，铲斗插入料堆掘起物料时，整机的重心保持在前后桥之间，不会出现翘尾的情况，后桥采用了摆动式连接结构，在不平整的场地作业时，

　　四个车轮都能贴合地面，不会出现单轮悬空导致驱动力损失的情况，轮胎的深花纹块结构还原了工程轮胎的特征，在松软的沙土、碎石路面能提供足够的抓地力，轮毂和车桥的连接螺栓排布、轮边减速的安装空间都做了预留，和实际设备的安装边界完全匹配。液压管路的走向沿着车架内侧布置，避开了运动部件的干涉范围，动臂举升、收斗、转向的油缸都预留了管路接口，实际建模装配时可以顺着预留的走线位置添加液压管线、接头等细节，不会出现和结构件硬干涉的问题。整机的外形尺寸按照中型轮式装载机的常规参数设定，轴距、轮距、最大卸载高度、最小转弯半径这些关键边界尺寸都符合工程实际，做虚拟样机仿真、作业场景动画搭建、结构受力分析时，可以直接基于这套模型调整参数，不用重新搭建基础框架。在设备选型匹配阶段，这套模型也能直观展示整机的结构布局，方便和不同属具做适配验证，比如更换抓木叉、扫雪辊、破碎锤等属具时，能直接在工作装置的前端铰接点做匹配，检查属具安装后的运动干涉情况，验证不同作业姿态下的整机稳定性。
