内置安装柱与限位结构的设备塑料壳体

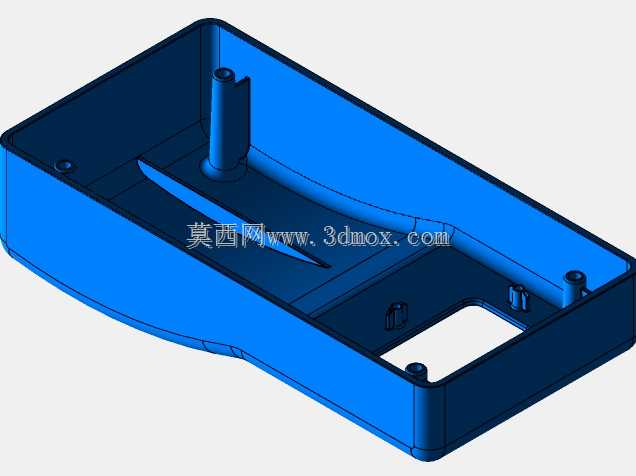

　　这款塑料壳体是小型桌面类电控、检测类设备的外部防护与内部承载构件，日常应用场景覆盖实验室小型检测仪器、桌面式工控终端、家用小型电控装置的外壳配套，核心作用是为内部的PCB板、接线端子、小型功能模组提供物理防护，隔绝外界粉尘、飞溅液体的侵入，同时通过预设的内部结构完成各组件的定位固定，避免设备搬运、运行过程中内部构件出现移位、磕碰损坏的问题。从结构设计逻辑来看，壳体采用开放式单腔布局，腔体内部预留的多组不同高度的圆柱安装柱，是对应不同厚度功能模组的安装位设计，柱体中心预留的自攻螺丝孔位，不需要额外镶嵌铜螺母，直接通过自攻螺丝即可完成PCB板、小型电源模块的固定，装配工序简单，适合小批量设备的快速组装。腔体内部斜向设置的加强筋结构，

　　并非随意布置，一方面是对应壳体外侧的曲面造型，平衡注塑过程中的料流走向，避免壳体壁厚不均导致的缩水、翘曲变形问题，另一方面可以对腔体内置的长条形传感模组起到侧向限位作用，不需要额外增加定位压片，减少装配零件数量。腔体一侧预留的矩形开口，是对应设备外接接口、操作按键或者显示屏的安装位，开口边缘做了局部加厚处理，避免接口反复插拔过程中导致开口边缘开裂，同时加厚的边缘可以和外接的接口面板形成贴合密封，减少缝隙处的粉尘进入。壳体外侧的圆角过渡设计，除了提升外观触感、避免锐边划伤操作人员之外，更核心的作用是优化注塑成型过程中的应力分布，避免直角位置在设备跌落、受外力挤压时出现应力集中开裂的问题。从安装边界尺寸来看，壳体整体为不规则长方造型，

　　长边方向的安装孔位间距适配常规120mm宽度的标准PCB安装尺寸，短边方向的安装柱高度差控制在15mm以内，适配厚度不超过12mm的内置功能模组，腔体内部的净空高度预留了2mm的安全间隙，避免内置元件引脚和壳体内壁出现接触短路的风险。壳体侧壁的厚度统一设置为2.5mm，既满足日常使用的结构强度要求，也不会因为壁厚过大增加注塑材料成本，同时适配绝大多数通用注塑机的成型参数，不需要特殊的注塑工艺即可完成批量生产。在结构细节处理上，所有安装柱的根部都做了R1.5的圆角过渡，避免注塑过程中柱体根部出现缩痕，同时提升柱体的抗弯折强度，避免螺丝锁附过程中柱体出现断裂问题；腔体内部的所有棱边都做了R0.8的倒角处理，

　　避免装配过程中锐边划伤操作人员的手部，也防止刮破内置模组的连接导线绝缘层。这款壳体的设计没有多余的装饰性结构，所有的内部凸起、筋位、开口都对应实际的装配需求，没有冗余结构，既可以直接作为小型设备的成品外壳使用，也可以作为同类塑料壳体结构设计的参考模板，帮助结构设计人员快速梳理单腔类塑料外壳的设计要点，规避注塑成型、装配环节常见的结构问题。
