60cc医用冲洗注射器结构设计

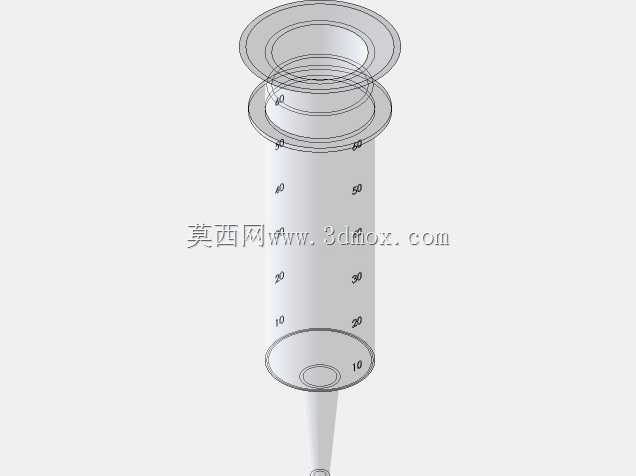

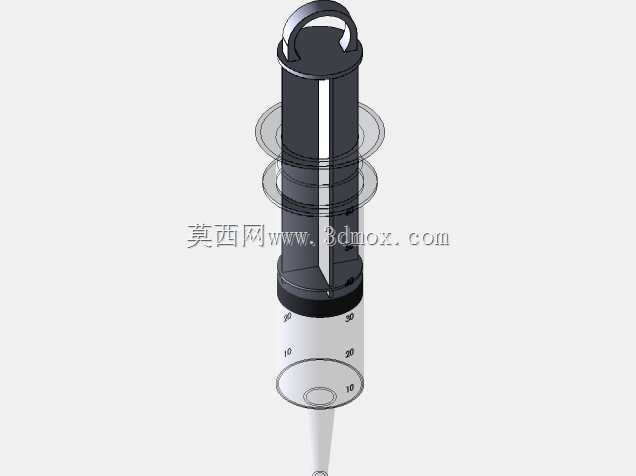

　　这款60毫升容量的冲洗注射器，主要面向临床创面冲洗、药剂抽吸配比、实验室液体定量转移等场景设计，在外科清创、护理换药、检验科样本处理环节都有高频应用，区别于常规小剂量注射针筒，大容积设计可减少反复抽吸的操作频次，降低操作过程中的液体污染风险。从结构设计逻辑来看，整体采用同轴嵌套的装配思路，核心部件包含外筒、活塞推杆、端部出液嘴三个部分，外筒选用透明医用级材质制作，筒壁外侧模压成型清晰的容量刻度，刻度沿筒体轴向均匀排布，最小分度值适配临床冲洗的剂量控制需求，操作人员可直观读取筒内剩余液体容量，无需额外量具辅助计量。推杆与外筒的配合段设计了多道环形密封筋，配合活塞胶圈的过盈装配，可保证推拉过程中的密封性，避免液体从推杆侧渗漏，

　　同时控制推拉阻尼在合理区间，既不会因阻尼过大导致操作费力，也不会因阻尼过小出现推杆自行滑移的漏液问题。推杆顶端设计了指撑式推拉翼缘，操作时可将手指抵靠在翼缘上施加推力或拉力，相比单杆式推杆受力更均匀，能有效避免推杆偏斜导致的密封件偏磨，延长器具的使用寿命。外筒靠近出液端的位置设计了双层环形凸缘，作为操作时的手指抵靠位，抽吸或推注时，两根手指可抵在凸缘下侧，拇指按压推杆端部，施力路径与筒体轴线重合，可减少侧向力对密封结构的损伤。出液嘴采用标准鲁尔接头尺寸设计，可适配常规冲洗针、引流管、转接帽等通用配件，无需额外定制转接件即可完成不同场景的配件更换，拓展了器具的适用范围。从外形尺寸边界来看，筒体最大外径控制在常规手持操作的舒适区间，

　　整体长度适配成人手掌的握持跨度，收纳时可直立放置在治疗盘内，不会因重心过高出现倾倒。设计过程中重点考虑了筒体的壁厚均匀性，通过拔模角度的合理设置，避免注塑成型时出现缩痕、变形等缺陷，筒壁厚度在保证结构强度的前提下尽可能做薄，减少材料用量的同时，也能降低整体重量，减轻长时间操作的手部疲劳。活塞与筒壁的配合公差经过反复校核，既保证密封性能，又避免过盈量过大导致的操作阻力陡增，推杆的导向段长度经过优化，可在全行程范围内对活塞形成稳定支撑，避免活塞在筒内出现卡滞、偏斜。刻度标识的位置设计在筒体的可视侧，无论操作人员采用正握还是反握姿势，都能清晰看到刻度数值，不会被手部遮挡。端部出液嘴的内腔做了平滑过渡设计，没有直角死角，

　　冲洗后残留的液体可完全推出，减少液体残留造成的浪费或交叉污染风险。在实际临床使用场景中，这类大规格冲洗注射器可用于伤口的生理盐水冲洗，通过控制推注速度调节冲洗水流的压力，既能保证创面清洁效果，又不会因压力过大损伤新生组织；在药剂配置环节，可一次性抽取大容量溶媒，减少多次穿刺药剂瓶的操作，降低胶塞碎屑落入药液的概率；在实验室场景下，也可用于大容量上清液的转移、培养基的定量分装等操作，适配多种非注射类的液体处理需求。结构上没有多余的复杂零件，整体拆装简单，若作为重复使用的器具，各部件可完全拆分后进行清洗消毒，不存在清洁死角；若作为一次性使用器具，简单的结构也能降低生产制造成本，控制终端使用成本。推杆尾部的挂孔设计，可在收纳时将注射器悬挂在器械架上，避免出液嘴接触台面造成污染，也便于批量整理收纳。
