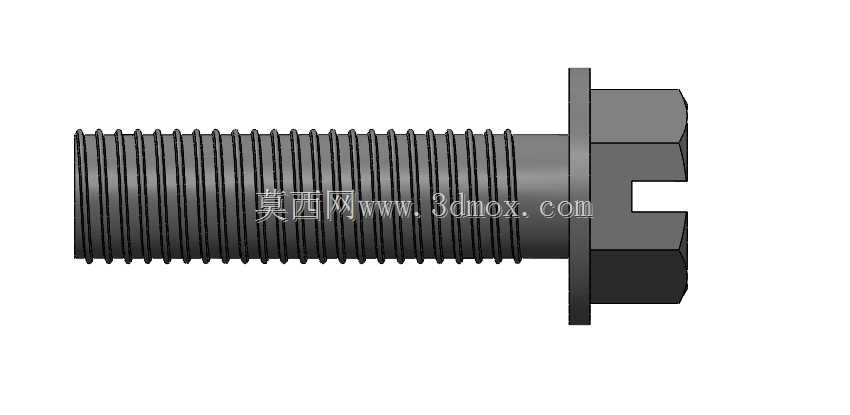

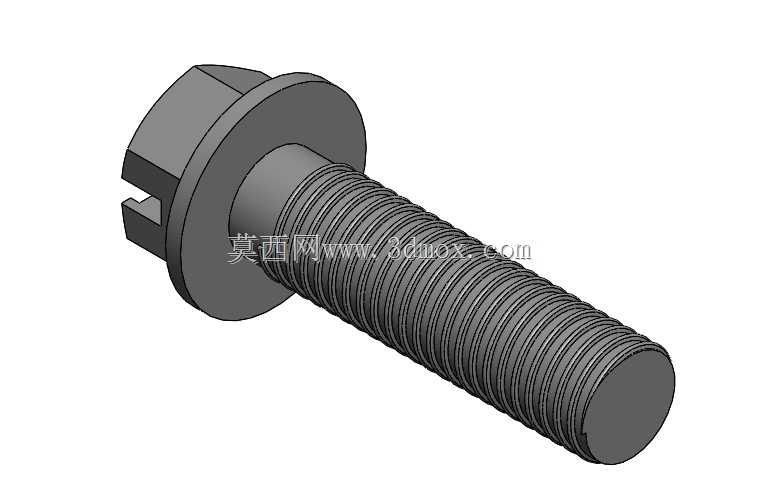

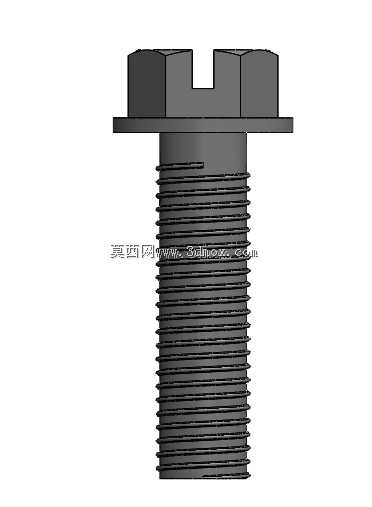

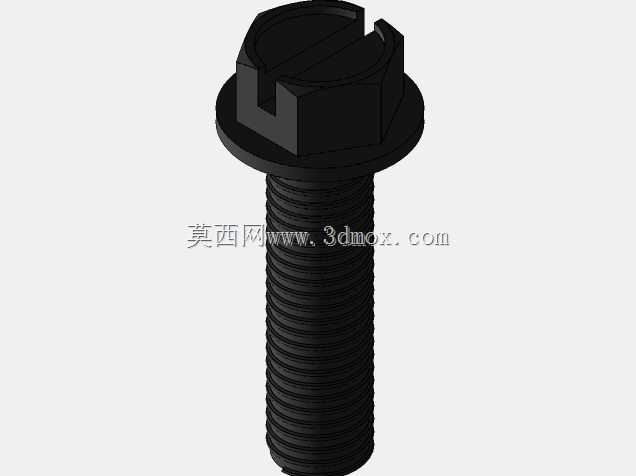

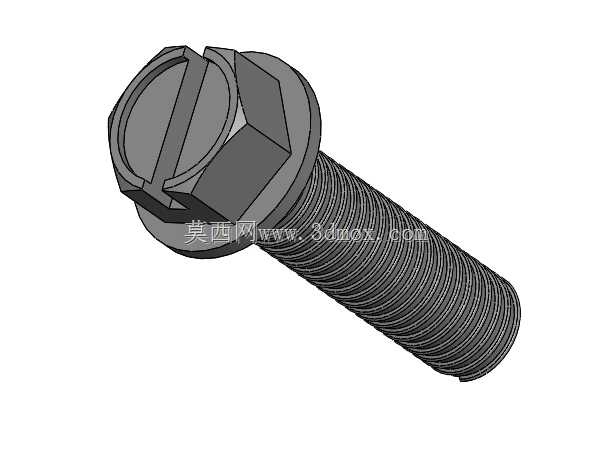

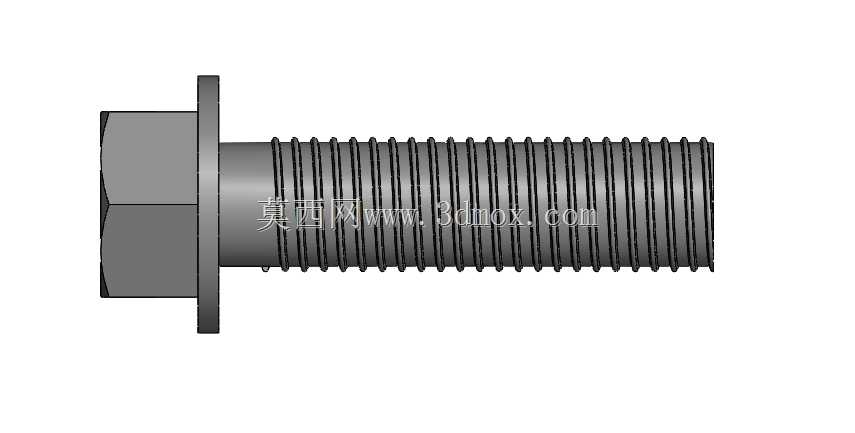

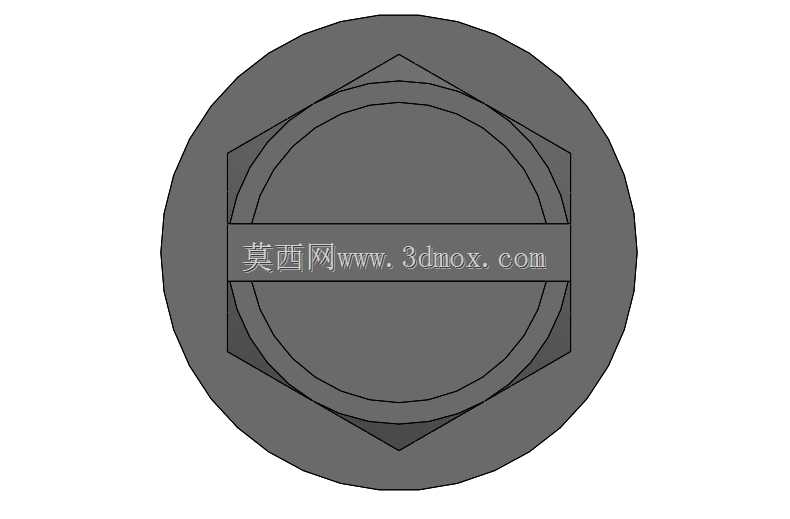

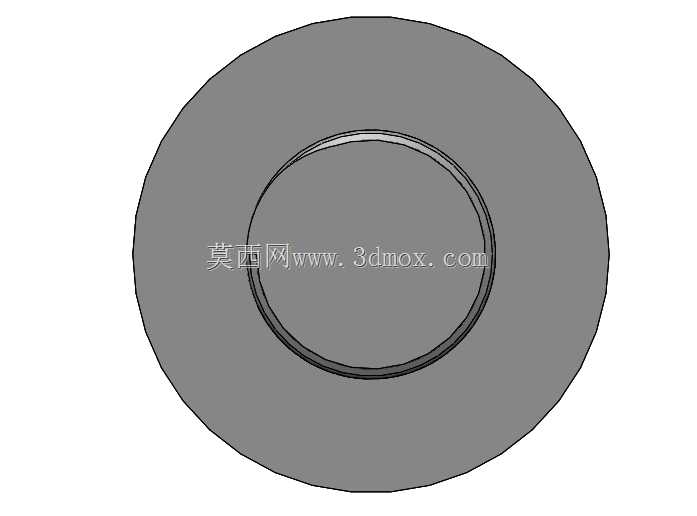

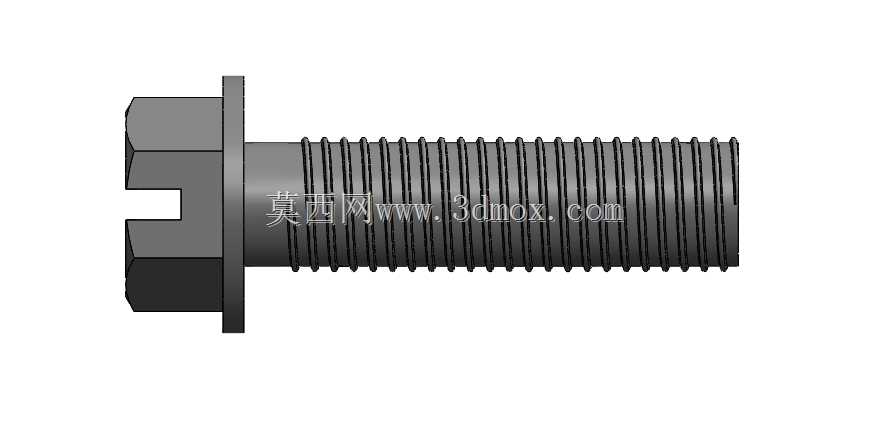

带垫六角开槽紧固螺钉三维结构设计

　　在各类机电设备、工装夹具、输送线机架的装配环节，这类带一体垫圈的六角开槽螺钉是出现频率极高的紧固元件，区别于普通外六角螺栓，它将平垫圈与螺钉头部集成锻造为一体，省去了装配时单独套装垫圈的工序，在批量组装生产线的工位上，能有效减少零件分拣的工作量，避免垫圈遗漏、装反的装配失误，尤其适合家电外壳组装、小型电机端盖固定、低压配电柜内部元件安装这类对装配节拍有要求的场景。从实际使用的功能特性来看，集成的垫圈能增大螺钉头部与被连接件表面的接触面积，降低接触面的压应力，避免拧紧时螺钉头部压伤铝合金、工程塑料这类硬度较低的被连接件表面，同时垫圈的存在也能在一定程度上分散预紧力，减少长期受振动载荷时出现的预紧力衰减问题，头部的一字开槽设计，

　　除了可以用常规外六角扳手施加拧紧力矩外，在空间狭窄、外六角扳手无法垂直套入头部的安装位置，还可以使用一字螺丝刀进行辅助拧紧或拆卸，适配更多受限空间的安装工况。做这个零件的三维建模时，首先要明确各部分的设计边界：螺纹部分采用普通公制粗牙螺纹，建模时要注意螺纹收尾的退刀结构，不能直接将完整牙型延伸到头部支撑面位置，否则实际装配时会出现螺纹干涉，导致螺钉无法拧到底；六角头部的对边尺寸、对角尺寸要符合对应规格的标准公差范围，头部与垫圈结合的位置要做小圆角过渡，避免热处理时出现应力集中导致的头部开裂问题；垫圈的下表面要保证平面度要求，不能有凸起或凹陷，否则拧紧后会出现支撑面贴合不良，导致预紧力不足。安装边界方面，

　　这类螺钉的穿装孔直径要比螺纹大径大0.2-0.5mm，根据被连接件的材质不同调整间隙，若被连接件是脆性材料，间隙可适当放大，避免装配时孔壁被螺纹刮伤；拧紧力矩要匹配螺钉的性能等级，不能超过对应规格的力矩上限，否则会出现螺纹滑牙、头部断裂的失效问题；在有防松要求的场景下，还可以配合弹垫、螺纹胶使用，头部的开槽也可以配合止退垫片使用，将垫片的凸耳卡入开槽内，实现更可靠的机械防松，适合振动幅度较大的工程机械、振动输送设备的连接部位。建模过程中，六角头部的倒角、垫圈边缘的去毛刺倒角都不能省略，这些细节结构虽然不影响核心的紧固功能，但直接关系到零件加工时的工艺性，没有倒角的零件在冷镦成型时容易出现飞边，后续去毛刺的工序成本会大幅提升；

　　螺纹部分的牙型角度、螺距要严格对应标准参数，不能随意修改，否则会出现同规格螺母无法配合的问题；头部开槽的宽度、深度也要匹配标准一字螺丝刀的尺寸，开槽过浅会导致螺丝刀打滑，过深则会降低头部的结构强度，拧紧时容易出现头部槽口崩裂的问题。在实际选型时，要根据被连接件的总厚度选择合适的螺钉长度，保证拧紧后螺纹露出螺母2-3个牙距，既不能因为长度不足导致啮合牙数不够，出现连接失效，也不能因为长度过长导致螺纹末端顶到其他内部零件，造成设备干涉。
