USB接口公头连接器三维结构设计

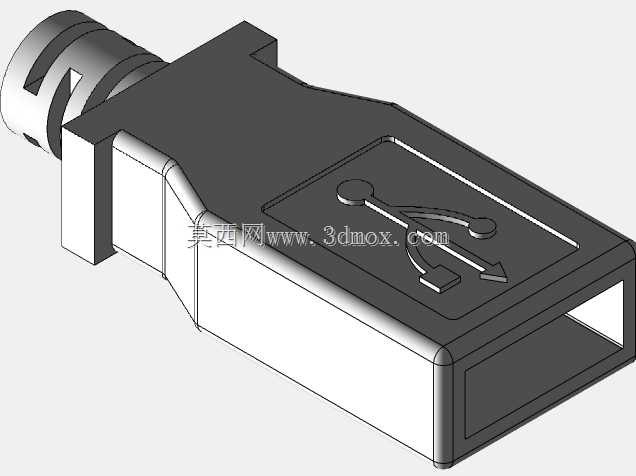

　　日常做设备电控部分的结构适配时，USB接口是绕不开的标准接插部件，不管是工业设备的调试端口、外置数据采集模块的传输接口，还是消费类电子的外设连接端，这类公头连接器的结构合理性直接影响接插寿命与装配适配度。这次建模的USB公头结构，完全遵循通用USB Type-A接口的物理规范，先从接插端的金属屏蔽壳开始梳理结构边界：金属壳的外部轮廓尺寸严格匹配标准母座的插槽公差，壳身两侧设计的内凹弹片卡点，是为了插入母座后形成稳定的卡持力，避免设备运行过程中受线缆拉扯出现松脱、接触不良的问题，金属壳尾部的压接爪结构，是用来包裹固定线缆外被的，装配时压接爪向内弯折咬合线缆护套，能分散线缆摆动时的应力，避免线芯与端子焊接处直接受拉力断裂。

　　接插端内部的胶芯部分是整个结构的定位核心，胶芯采用耐高温的绝缘材质设计，上面预留的四个端子槽位严格对应标准USB的电源、数据正、数据负、接地引脚定义，槽位的间距与深度公差控制在0.05mm以内，确保端子插入后不会出现偏移、短路的问题，胶芯前端的倒角设计是为了插入母座时能顺利导向，不会出现硬插顶坏母座端子的情况。胶芯与金属屏蔽壳的配合采用过盈定位加卡点固定的方式，金属壳内壁预留的凸点在装配时卡入胶芯侧面的定位凹槽，不需要额外打胶就能保证胶芯不会在壳体内前后窜动，适合批量装配时的快装作业。

　　尾部的线缆衔接部分做了渐变的锥度过渡，这个设计不是为了外观好看，而是实际使用中线缆反复弯折时，锥度结构能逐步分散弯折应力，避免线缆在护套出口处出现线芯折断的问题，很多廉价USB线容易在接头根部断芯，就是因为尾部没有做应力分散的过渡结构，硬直的护套与线缆衔接处应力集中，弯折几次就会断芯。建模过程中特意把金属壳的壁厚控制在0.3mm，这个厚度既能保证屏蔽壳的结构强度，插入拔出几百次不会变形，又不会因为壁厚过厚导致整体尺寸超差，插不进标准母座。

　　做这类标准接插件的建模，最容易忽略的是安装与配合的公差预留，比如金属壳的外部宽度尺寸，标准母座的插槽宽度是12mm，建模时把公头金属壳的宽度做到11.85mm，单边预留0.075mm的间隙，既能保证插入顺畅，又不会因为间隙过大出现接插晃动、接触电阻变大的问题。端子的伸出长度也严格按照规范设定，保证插入母座后四个端子能同时接触母座的弹片，不会出现电源引脚先接通、数据引脚后接触的情况，避免热插拔时烧坏设备的接口芯片。

　　从实际应用场景来看，这类USB公头结构不仅可以用在常规的数据线上，工业场景下的设备前置调试接口、嵌入式模块的外接数据端口，都会用到这类结构，建模时把所有的配合面都做了拔模处理，不管是后续开模注塑胶芯，还是冲压金属屏蔽壳，都能满足量产的工艺要求，不会出现脱模卡滞、冲压件变形的问题。另外金属壳表面的USB标识凹槽，建模时深度控制在0.2mm，后续丝印或者镭雕标识时，凹槽能起到定位作用，避免标识印歪，同时也能增加标识的耐磨度，不会因为反复插拔摩擦把标识磨掉。

　　很多新手做这类接插件建模时，只会照着外观画个外形，忽略内部的端子定位、卡持结构、应力释放这些细节，导致建出来的模型只能看外观，没法用来做实际的装配干涉检查，也没法导出图纸做开模参考。这次的结构建模把每一个装配卡点、配合公差、工艺倒角都做了还原，不管是用来做设备接口的装配适配模拟，还是用来做接插件本身的结构设计参考，都能直接复用，不需要再做额外的结构修正。比如在做工业手持终端的结构设计时，直接把这个模型导入装配体，就能预留准确的接口开孔尺寸，同时模拟线缆插入后的摆动空间，避免外壳开孔位置不对，导致线缆插不到位，或者摆动时和外壳干涉磨破线皮。
