霍布哥布林结构5mm内径驱动齿轮件

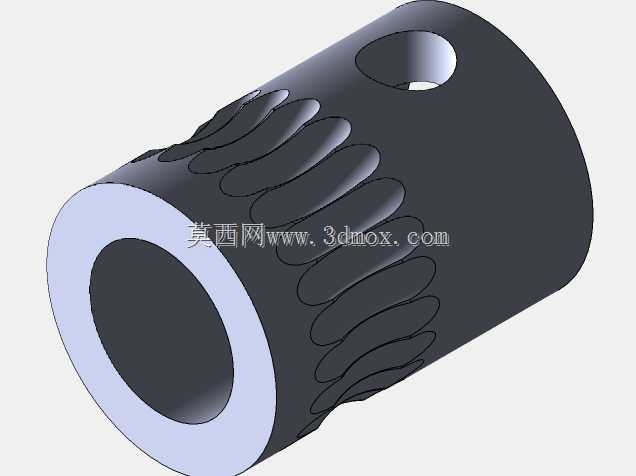

　　做桌面级小型传动结构设计的时候，经常会遇到小扭矩、紧凑安装空间的动力传递需求，这类5mm内径的驱动齿轮，大多适配常规的微型输出轴，常见于小型桌面传动模组、DIY机械结构、小型进给机构的动力端衔接场景。从结构本身来看，这个齿轮采用套筒式的主体结构，内孔做了通腔设计，直接套在对应直径的驱动轴上，侧壁预留的径向销孔，是用来穿装锁紧销的，安装的时候不需要额外做轴端的复杂限位，只需要在驱动轴对应位置钻好匹配的销孔，穿入定位销就能完成周向和轴向的固定，装拆效率比键连接的小齿轮要高不少，很适合需要频繁调整传动位置的试验类结构。

　　外圆表面做了连续的弧形凹槽滚花处理，这部分设计不是单纯的装饰，一方面是手动调试机构的时候，手指捏持转动齿轮不会打滑，方便手动盘车检查传动啮合间隙；另一方面如果是做轻载的摩擦传动场景，这个滚花结构也能增大接触面的摩擦力，避免传动过程中出现跟转打滑的问题。齿轮的啮合齿形做了适配霍布哥布林传动体系的轮廓设计，和同模数的配套齿轮啮合的时候，重合度比普通渐开线小齿轮要高，传动过程中的卡顿感会明显降低，在小扭矩、低转速的传动场景下，运转的平顺性表现更好。

　　从安装边界来看，这个齿轮的轴向长度控制得比较短，套在轴上之后不会占用过多的轴向安装空间，适合排布在多层紧凑布置的传动组里，相邻的传动件不需要预留太大的避让间隙。内孔的公差按照小间隙配合设计，和标准5mm直径的光轴配合的时候，既能保证滑动顺畅方便调整安装位置，锁紧之后也不会出现径向窜动。外圆的最大直径比齿顶圆略大一点，安装的时候如果有相邻的薄壁结构件，这个外圆台阶还能起到一定的轴向限位作用，不需要额外加装轴套来做间隔。

　　实际选型的时候要注意，这类齿轮的承载扭矩不高，适合传递扭矩在1N·m以内的传动场景，不能用在重载的动力传输位置，比如主轴传动、大负载提升机构这类场景就不适用。设计建模的时候，齿形部分的轮廓是按照配套啮合件的齿槽轨迹做的拟合，齿顶的倒角做了小圆弧过渡，啮合的时候不会出现齿顶卡滞的问题，侧壁的销孔位置做了居中布置，锁紧销穿入之后受力均匀，长时间正反转切换的时候也不会出现销孔开裂的问题。外表面的滚花凹槽深度控制在0.3mm左右，既保证了足够的摩擦力，也不会因为凹槽过深削弱套筒主体的结构强度，壁厚经过校核，在额定扭矩下不会出现套筒开裂或者变形的情况。

　　在小型3D打印设备的进给传动、桌面机械臂的关节传动、DIY小型传送带的驱动端，这类结构的齿轮应用非常普遍，相比传统的键连接小齿轮，它的零件加工难度更低，不管是机加工还是3D打印制作，都不需要做复杂的键槽加工，普通的车削加钻孔工序就能完成成品制作，小批量制作的成本也更低。建模的时候内孔和销孔的位置度做了严格约束，保证安装之后齿轮的回转同轴度，避免高速转动的时候出现偏心晃动的问题，齿面的轮廓做了0.1mm的修形，啮合的时候可以抵消一部分安装误差带来的传动冲击，就算安装的时候轴的平行度有少量偏差，也能保证正常的传动啮合，不会出现卡齿或者跳齿的问题。
