钢管焊接成型框架结构设计作品

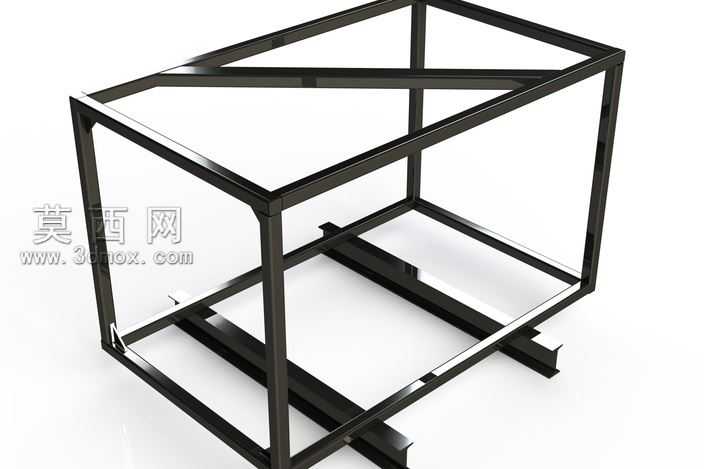

本作品为采用三维建模软件完成的钢管焊接框架结构，建模过程中首先依据框架的设计尺寸搭建基准坐标系，确定各根钢管的空间定位基准，先绘制每一段型材的截面草图，通过拉伸特征生成单根钢管的基础实体，再按照框架的空间布局逐一装配定位，精准控制每根管材的对接角度与拼接间隙，确保相邻管材的接合面完全贴合，符合实际焊接加工的工艺要求。模型搭建过程中重点还原了框架的斜向加强筋结构，在框架的顶面与侧面分别设置交叉斜撑，通过斜撑的受力传导特性提升整体框架的抗扭、抗形变能力，底部额外设置横向承托梁结构，预留出后续安装配套部件的支撑位，所有管材的交接位置都做了适配焊接工艺的坡口预留处理，还原真实焊接加工前的工件组对状态。材质渲染阶段为框架赋予了哑光黑色金属材质，模拟实际生产中钢管焊接后做喷塑防锈处理的表面质感，调整材质的反光度与粗糙度参数，还原金属型材表面细微的磨砂质感，同时通过场景布光突出框架的棱角结构与空间层次，清晰展现每一处拼接节点的结构细节。设计思路上遵循实用化的结构设计逻辑，整体采用矩形方管作为主体型材，兼顾结构强度与材料成本，框架的整体外形为规则长方体结构，内部无多余冗余结构，所有支撑构件都沿受力方向布置，既保证框架整体的承重能力，也尽可能降低整体自重，底部的外伸支撑脚结构可以提升框架放置时的稳定性，避免框架受载后出现侧翻风险，斜向加强筋的布置位置经过受力模拟优化，能够有效分散框架承受的竖向与侧向载荷，减少长期受载后的结构形变，整体结构完全适配常规的钢管焊接加工工艺，所有拼接节点都具备良好的焊接可达性，无需复杂的工装夹具即可完成组对焊接，可直接作为设备机架、物料承托架等场景的结构设计参考。
