90度铝型材直角安装固定标牌支架

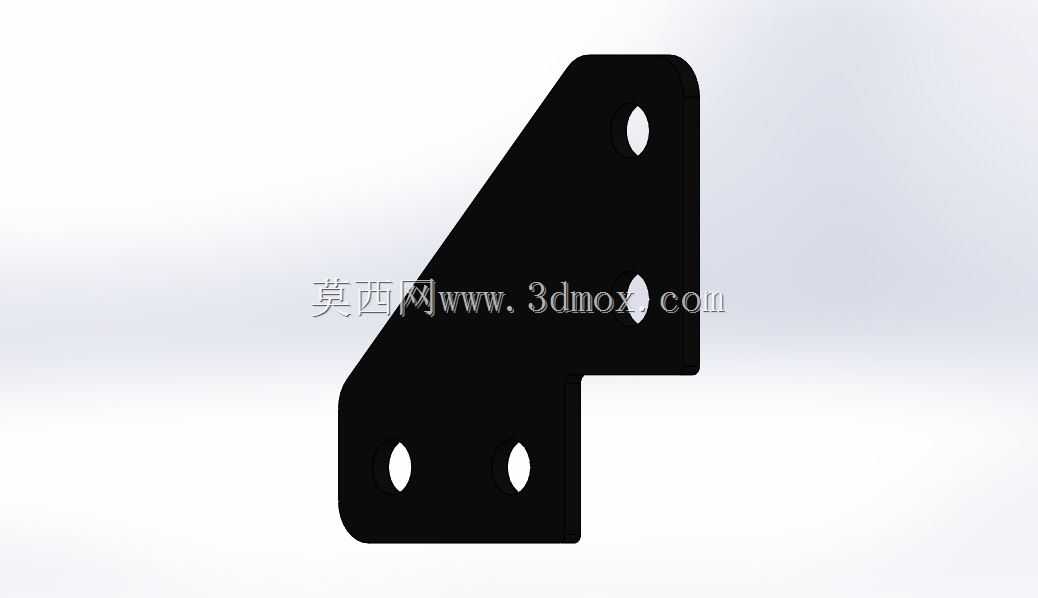

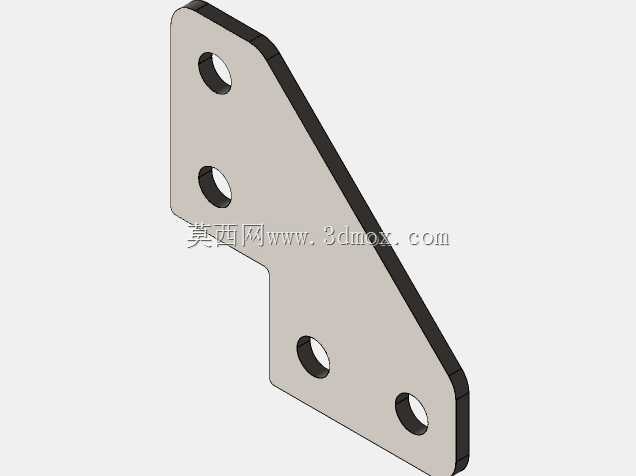

　　在工业铝型材框架搭建的各类生产线、设备护罩、工位操作台场景中，直角转角位置的辅件安装一直是结构设计里容易被忽略却直接影响装配规整度的细节，这款90度转角安装支架正是针对铝型材框架的标牌、小型传感元件、走线卡扣等辅件的侧装需求开发的结构件。日常做铝型材框架结构设计时，很多时候会遇到需要在两根垂直拼接的型材外侧加装标识牌、警示标签或者小型检测元件的情况，如果直接在型材端面或者槽内攻丝安装，不仅会破坏型材本身的阳极氧化层，后续调整位置时还会因为螺纹孔失效导致安装松动，而采用这种折弯式的直角支架，就能完全依托型材本身的槽道结构完成固定，不需要对型材做二次加工，装配和后期调整的灵活度会高很多。这款支架采用2.65mm厚度的板材一体折弯成型，

　　折弯角度严格控制在90度，两个安装面分别对应垂直相交的两根铝型材的外侧面，每个安装面上都预制了对应的安装孔位，其中一个立面设置两个长圆形安装孔，另一个立面设置一个长圆形安装孔，长圆孔的设计可以抵消一部分型材拼接时的位置公差，安装时不需要反复核对孔位的绝对坐标，只要将支架贴靠在型材转角处，把T型螺栓从型材槽内滑入对应孔位，拧紧螺母就能完成固定，安装效率比采用角码加转接板的方式提升不少。支架的表面采用黑色静电喷塑处理，这种处理方式一方面是为了和工业场景常用的黑色铝型材封边、黑色紧固件外观保持统一，避免框架上出现突兀的金属亮色，另一方面喷塑层本身的耐磨和抗腐蚀性能也能适应车间内的油污、粉尘环境，长时间使用不会出现表层脱落或者锈蚀的问题。

　　从安装边界来看，这款支架适配20系列的工业铝型材，也就是截面边长20mm的标准铝型材，支架的两个安装边的宽度刚好和20型材的外侧面宽度匹配，安装完成后支架边缘和型材侧面齐平，不会突出型材表面占用额外的外围空间，不会影响框架周边的人员通行或者其他外设的安装。在实际的设备框架设计中，这类支架除了用来固定设备标牌，还可以用来固定小型的漫反射光电传感器、气管固定座、线槽端盖等小型辅件，因为其本身的结构强度足够支撑重量在1kg以内的小型零部件，不需要额外增加加强筋结构，整体结构非常简洁，不会给框架增加多余的重量。做三维建模的时候，这类支架的建模重点在于折弯处的圆角处理和安装孔的位置精度，折弯内圆角要和板材厚度匹配，

　　避免出现加工时折弯开裂的问题，安装孔的中心距要严格对应20型材的槽道中心距，保证安装时螺栓可以顺利滑入槽道，不会出现孔位错位的情况。很多刚接触铝型材设计的工程师容易在这类辅件的选型上出错，要么选了尺寸过大的角码导致突出型材表面，要么选了厚度不够的板材导致安装后出现变形，这款支架的厚度和尺寸刚好匹配20系列型材的轻载安装需求，在自动化生产线的工位标识安装、设备护罩的警示标牌固定、小型料架的标识牌安装场景下都能适用，不需要单独定制钣金件，直接选用标准件就能缩短设计和加工的周期。在装配逻辑上，这款支架的安装不需要在型材上做任何预加工，所有的固定力都来自T型螺栓和型材槽道的摩擦力，后期如果需要调整标牌的位置或者更换安装的辅件，只需要松开螺母就能滑动支架调整位置，调整到位后重新拧紧即可，不会在型材表面留下任何加工痕迹，对于需要经常调整工位布局的柔性生产线来说，这种可灵活调整的安装结构非常实用。从结构强度角度分析，2.65mm厚的钢板折弯后，其垂直方向的承重能力可以满足常规标牌和小型元件的安装需求，即使在设备运行产生轻微振动的情况下，也不会出现支架变形或者固定松动的问题，喷塑层的绝缘特性还可以避免金属支架和型材之间产生电化学腐蚀，延长整个框架结构的使用寿命。
