Sonoff开关配套线缆固定防护打印盒

　　这款打印盒主要面向智能家居改造、小型电控回路搭建场景，用来收纳Sonoff系列通断开关模块，解决明装场景下模块裸露易积灰、线缆拉扯松脱的问题。日常在旧房智能开关改造、桌面设备供电回路加装远程控制、小型户外临时电控节点搭建这类场景里，裸装的Sonoff模块没有外壳防护，不仅接线端容易被误碰造成短路，长期暴露在多尘、潮湿环境里也会缩短内部继电器的使用寿命，这款打印盒就是针对这类实际使用痛点设计的。

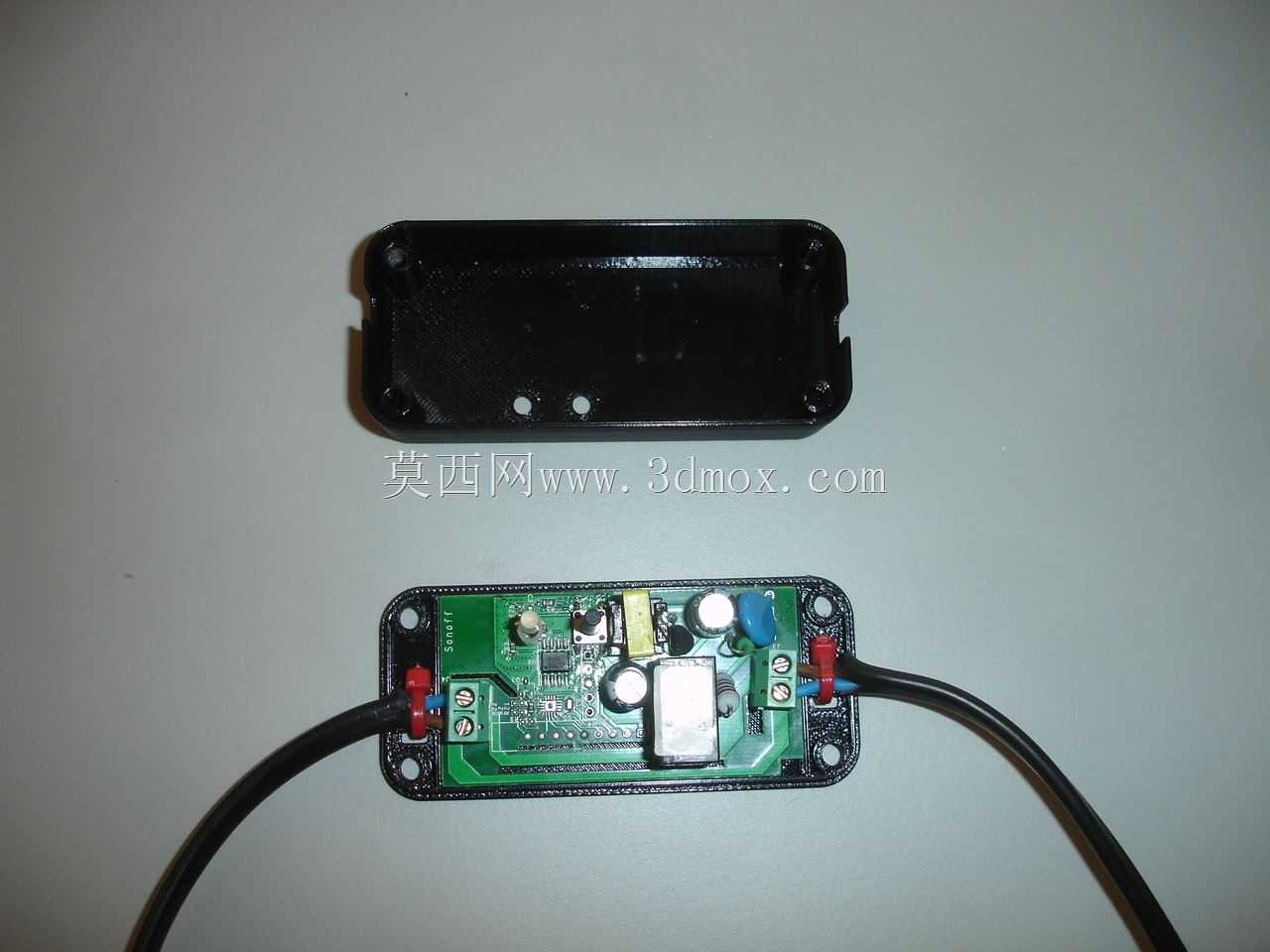

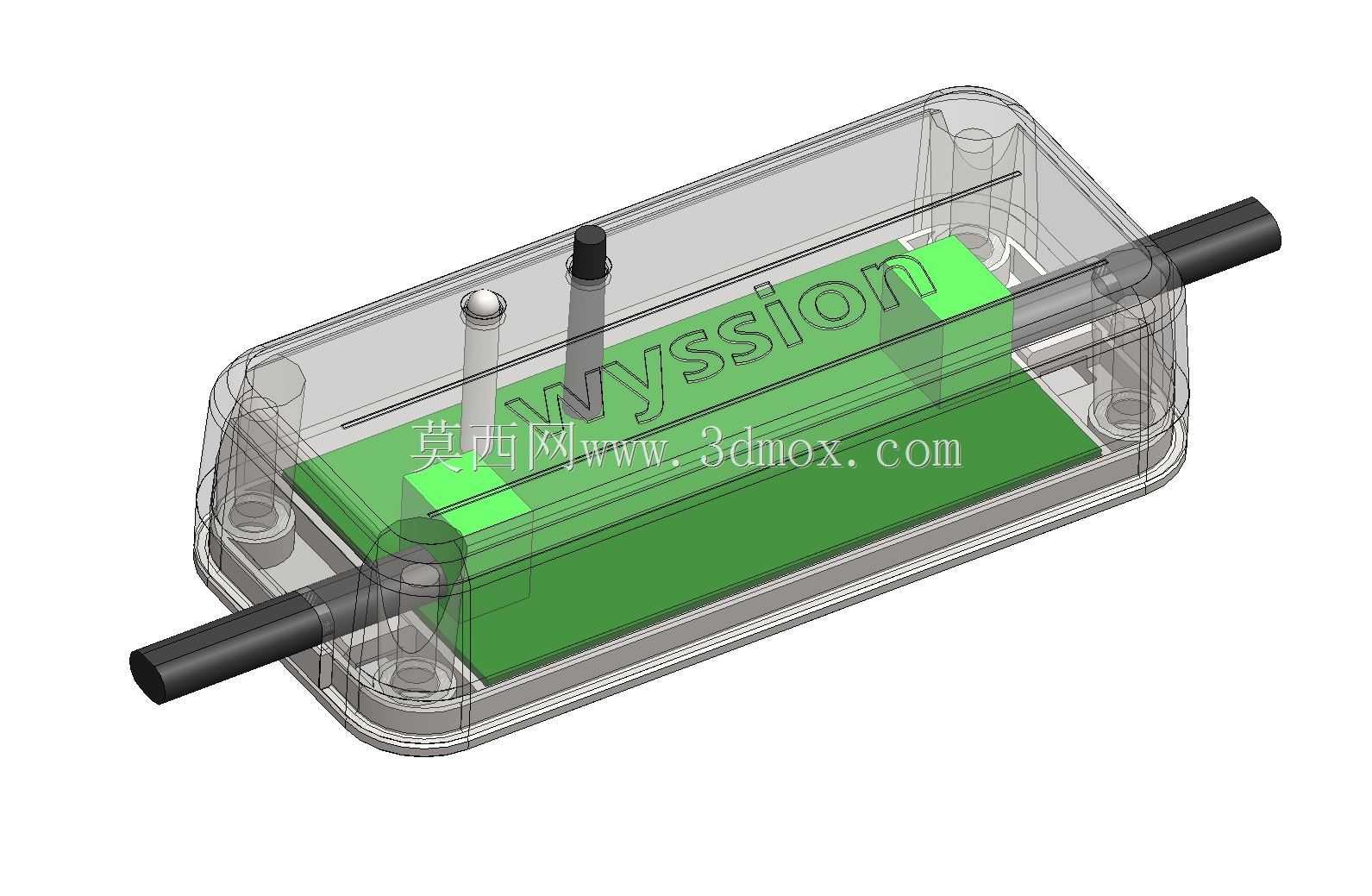

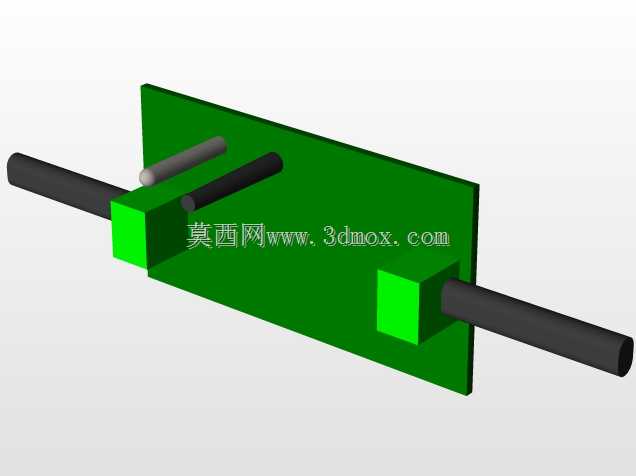

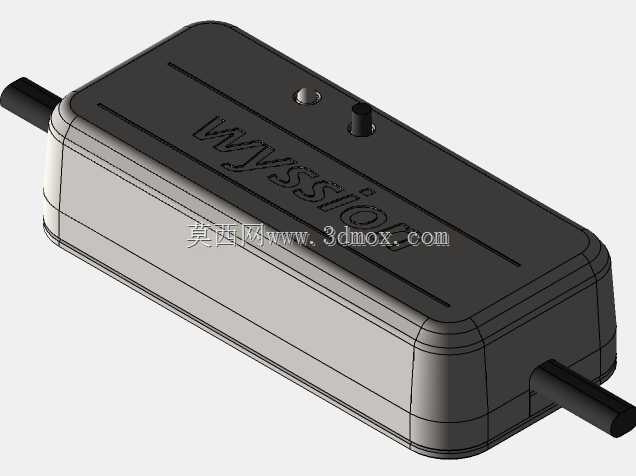

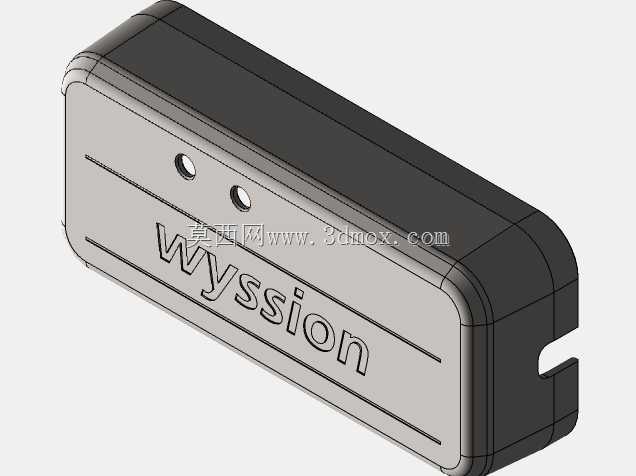

　　从功能特性来看，盒体采用上下扣合的分体结构，不需要额外做卡扣结构的复杂设计，打印完成后可以直接扣合，接缝处预留了0.2mm的配合公差，既不会因为打印件的翘曲变形导致扣合不严，也不会出现松脱晃荡的情况。盒体两端预留了线缆穿入孔位，孔径适配常规的RVV0.75到1.5平方的两芯护套线，穿线后可以配合扎带在盒体内部做线缆抗拉固定，避免外部拉扯直接作用在模块的接线端子上，从根源上减少接线松脱导致的接触不良问题。盒体顶面预留了两个功能开孔，一个对应模块自带的实体配对按键，开孔尺寸比按键外径大0.3mm，既不会卡滞按键行程，也能避免灰尘从开孔处大量进入盒内；另一个开孔对应模块的状态指示灯，开孔处做了0.5mm的沉台，不需要额外加装导光件，就能清晰观察指示灯的闪烁状态，判断模块的配网、通断工作状态。

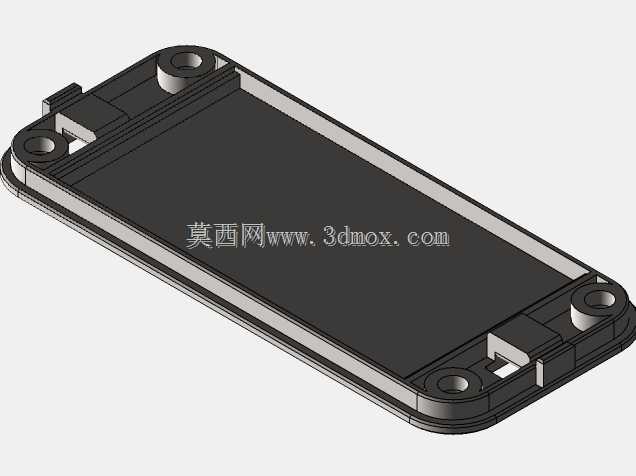

　　设计思路上优先考虑了FDM3D打印的工艺适配性，所有转角都做了R2以上的圆角过渡，没有小于45度的悬空结构，打印时不需要添加支撑，减少后期支撑拆除的工作量，也避免支撑残留影响盒体的外观和配合精度。盒体壁厚统一设置为1.8mm，适配常规0.4mm喷嘴的打印路径，三层壁厚刚好满足日常使用的结构强度要求，不会因为壁厚过薄导致受力开裂，也不会因为壁厚过厚增加不必要的打印耗时和材料消耗。内部的模块安装位预留了M4螺钉的安装柱，安装柱高度比模块安装面高0.1mm，螺钉锁紧后不会出现模块顶起盒盖的问题，安装柱根部做了R1的加强筋，避免多次拆装螺钉导致安装柱断裂。

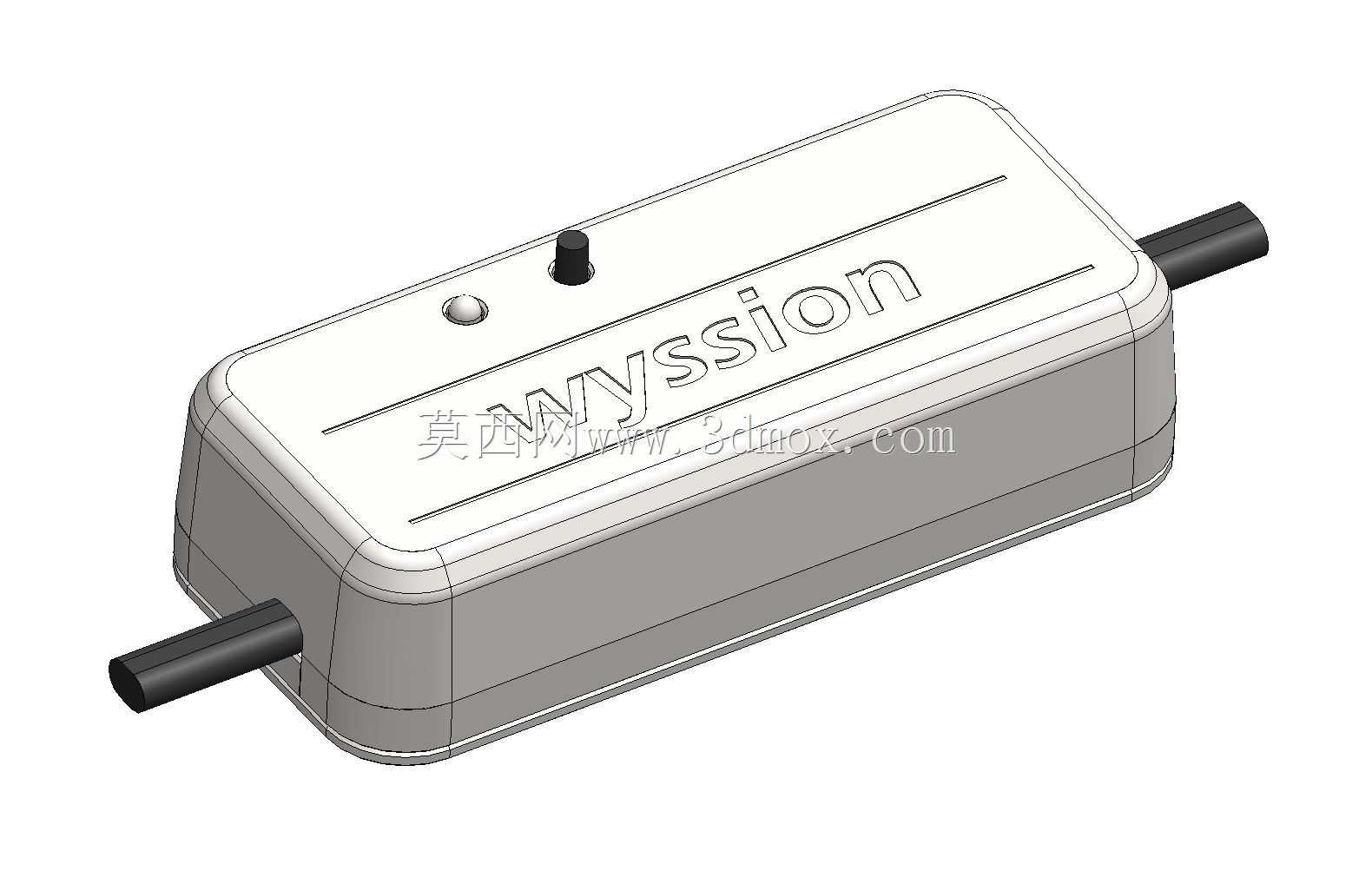

　　安装边界方面，盒体整体外形为圆角长方体，长度方向尺寸适配标准Sonoff模块的长度加上两端线缆的弯曲预留空间，宽度方向预留了模块两侧各2mm的间隙，方便模块放入和取出，高度方向覆盖模块最高的继电器元件高度，加上盒盖的1.5mm壁厚，整体安装后不会突出过多，适合明装在墙面、桌面下方、设备侧壁等位置。固定方式除了内部用M4螺钉固定模块外，盒体背面预留了两个扎带穿孔，可以用扎带将整个盒体固定在管线、型材支架上，也可以在背面粘贴双面胶实现墙面免打孔安装，适配不同场景的安装需求。实际使用中，这款打印盒可以将整个开关模块完全封闭在内，仅露出按键和指示灯位置，既保留了模块本身的操作和状态观察功能，又能提供足够的物理防护，避免日常清扫、设备维护过程中误碰接线端，也能阻挡大部分灰尘和溅水，提升电控回路的使用可靠性。
