UNS短途接驳巴士车身骨架结构设计

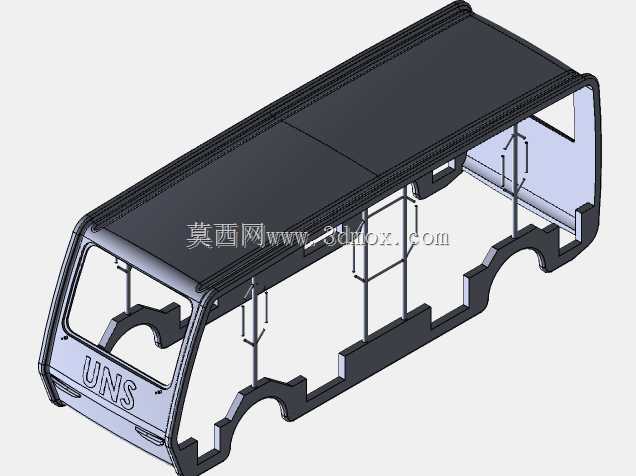

　　本次呈现的UNS短途接驳巴士车身骨架结构，主要面向园区通勤、机场航站楼接驳、景区短距客运、社区微循环线路这类高频启停、固定线路的运营场景，这类场景下车辆单次载客量适中，运行路线固定，对车身轻量化、上下客效率、结构可靠性的要求远高于长距客运大巴。从结构设计逻辑来看，该骨架采用分段式承载设计，车顶为分块拼接的冲压型材结构，侧围预留了大面积的车窗与乘客门安装位，轮拱位置做了圆弧过渡的加强筋处理，避免行驶过程中轮胎跳动与轮罩发生干涉，同时轮拱周边的骨架采用加厚型材，抵消路面颠簸带来的交变应力。车头位置的前围骨架预留了挡风玻璃安装槽、前灯组安装位以及前脸覆盖件的连接卡扣位，车头正面的标识区域做了内嵌式结构，

　　方便后期运营方更换线路标识或运营logo，不需要额外在骨架上打孔破坏结构强度。车身内部的立柱采用等间距排布，每根立柱都与车顶横梁、地板纵梁直接焊接形成闭环受力结构，立柱之间预留了扶手杆的安装孔位，孔位采用统一的标准间距，适配市面通用的客车扶手配件，不需要后期二次改孔。侧围的下沿骨架做了内凹式设计，一方面给电池组、气路管线、电路线束留出足够的布置空间，另一方面降低车身侧围的离地高度，配合低地板设计可以实现一步上下客，适配老弱乘客、携带行李乘客的快速上下需求，减少站点停靠时长。从安装边界来看，该骨架的整体宽度控制在2.2米级别，长度适配6米级短巴士的尺寸要求，车顶预留了空调机组、光伏充电板的安装平面，平面上预设了标准间距的安装螺孔，

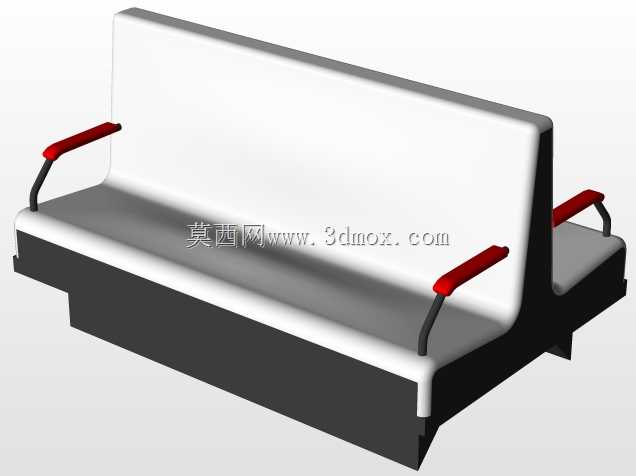

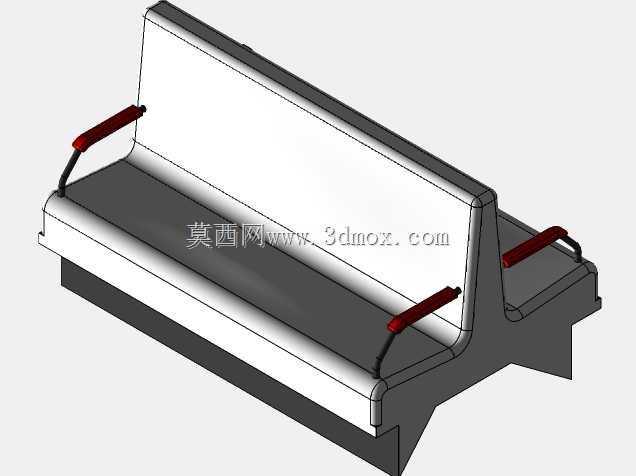

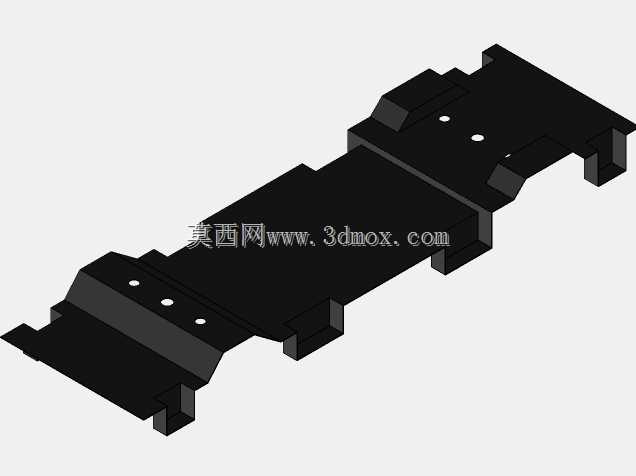

　　不需要后期在车顶骨架上焊接支架，避免焊接变形影响车顶的密封性能。车身前后端的骨架都预留了防撞梁的安装接口，接口采用螺栓连接结构，发生低速碰撞时可以直接更换防撞梁段，不需要切割修复主骨架，降低后期维护成本。地板位置的纵梁采用贯通式设计，纵梁上预留了座椅安装的通用孔位，孔位间距同时适配单人座椅、双人座椅的安装需求，运营方可以根据线路的载客需求灵活调整座椅布局，比如景区线路可以减少座椅数量留出更多行李放置空间，通勤线路可以增加座椅数量提升高峰载客能力。侧窗位置的骨架采用阶梯式止口设计，既可以安装粘接式固定车窗，也可以适配推拉式活动车窗，适配不同气候区域的运营需求，南方高温区域可以搭配大尺寸推拉窗提升通风效率，

　　北方寒冷区域可以用粘接式固定窗提升整车密封保温性能。车门位置的骨架做了双层加强结构，因为车门区域是车身骨架的受力薄弱点，频繁开关门的振动加上乘客上下的踩踏载荷，很容易出现骨架变形，该位置的双层立柱与上下横梁形成框式加强结构，能够承受长期的交变载荷不会出现门框变形、车门密封失效的问题。整个骨架的型材选型都采用通用规格的矩形钢管，没有定制特殊截面的型材，后期维修更换配件时可以直接采购通用型材加工，不需要开模定制特殊配件，大幅降低车辆全生命周期的维护成本。骨架的所有连接位置都做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题，在底盘与车身连接的位置，预设了8个标准的连接支座，支座位置与主流轻客底盘的安装孔位完全匹配，可以直接适配多款成熟的商用客车底盘，不需要针对底盘做额外的骨架改制，缩短整车的生产装配周期。
