环形涵道式涡轮叶轮结构设计作品

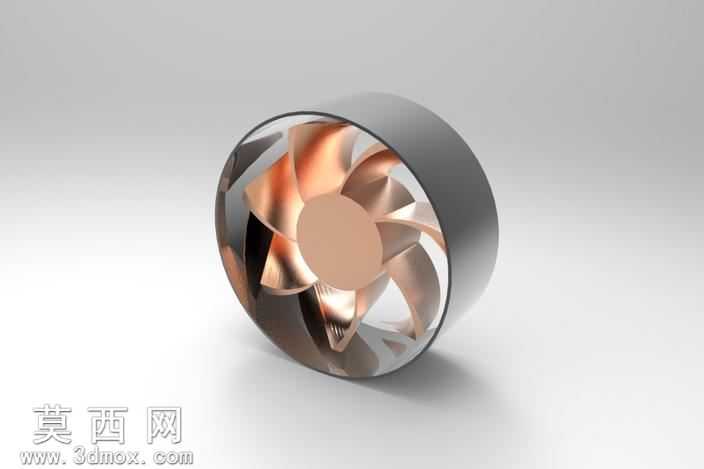

该作品为环形涵道式涡轮叶轮三维设计，建模阶段以SolidWorks为核心工具，先完成整体参数化草图绘制，确定涵道外壳的内外径尺寸、轴向长度基准，以中心轴线为阵列参照，先绘制单片涡轮叶片的截面轮廓线，通过多组引导线放样生成叶片的三维曲面，逐段调整叶片的进口角、出口角与叶型扭转弧度，保证叶片曲面顺滑无褶皱，完成单片叶片建模后通过圆周阵列生成整圈均匀排布的叶栅结构，再对叶片与中心轮毂、涵道内壁的衔接位置做圆角过渡处理，消除建模过程中产生的尖锐棱角与干涉面，保证各部件装配间隙均匀合理。渲染阶段采用金属材质体系，涵道外壳设置为高反光镀铬金属材质，调整反射粗糙度数值模拟抛光金属的镜面质感，涡轮叶片赋予红铜金属材质，调整金属度与高光参数还原铜质材料温润的金属光泽，中心轮毂设置为哑光磨砂金属材质，通过材质质感差异区分不同功能部件；场景搭建采用浅灰色无缝背景，添加三点布光系统，主光源从侧上方45度角投射，突出叶片的曲面弧度与金属反光层次，辅光源补亮暗部避免死黑，添加柔和的地面阴影增强模型的立体感与真实感。结构设计上采用一体化涵道包裹叶轮的布局，叶片沿轮毂周向均匀分布，叶尖与涵道内壁保留极小的均匀间隙，既可以减少流体泄漏损失提升涡轮工作效率，也能通过外置涵道对高速旋转的叶轮起到防护作用，整体结构紧凑，仅需核心的叶轮与涵道两个主要装配部件即可实现基础功能，简化了后续加工装配的工序，设计过程中反复调整叶型的弯曲角度，平衡流体通过时的推力输出与流动阻力，适配小尺寸动力场景的使用需求，建模完成后通过软件干涉检查功能验证所有部件无装配冲突，曲面质量检查确认无破面、重叠面问题，可直接导出用于后续的仿真分析、3D打印验证或加工生产参考。
