小型水下航行器用螺旋桨式水推进结构

　　在小型水下作业设备、消费级水下航行器、浅水探测装置的动力系统选型中，这类集成式水推进结构是目前应用占比最高的动力输出形式，区别于传统外置轴系搭配独立螺旋桨的结构，该设计将桨叶、导流罩、轴系安装基座做了一体化整合，大幅降低了水下设备的动力段装配难度。从实际工况适配来看，这类推进结构主要适配静水、低流速水域的作业场景，可满足水下拍摄机器人、小型水质监测浮标、便携搜救潜航设备的航行动力需求，在浅水区域的水草、细小杂质较多的水域，外围的导流罩结构可避免桨叶直接缠绕杂物，降低动力卡滞的故障概率。

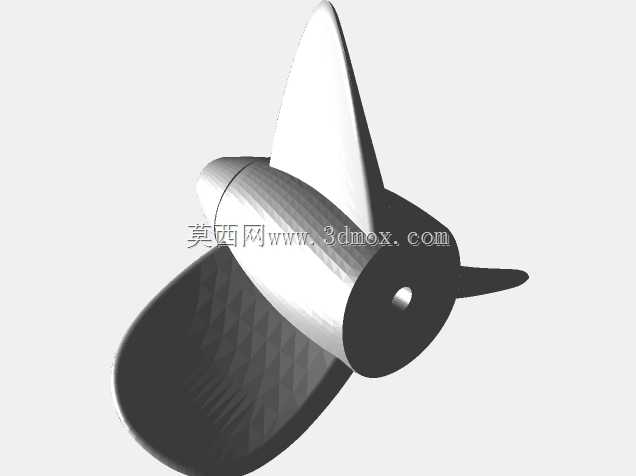

　　从功能特性上看，该结构采用三桨叶的曲面设计，桨叶的翼型截面沿径向做了渐变扭转，根部截面厚度更大以保证结构强度，叶梢位置做了收薄处理，可降低旋转过程中的叶梢涡流损耗，提升动力转换效率。外围的半包覆导流罩并非规则的圆筒结构，进水端做了圆弧过渡扩口，可引导来流平顺进入桨叶工作区域，减少进水端的流场紊乱，出水端的导流边可对桨叶甩出的水流做整流处理，降低径向紊流带来的推力损失。中间的筒状基座是整个结构的安装核心，内部预留了轴系穿装孔位与密封件安装槽，可直接适配标准规格的防水电机输出轴，无需额外设计转接结构，基座端面的定位小孔可配合紧定螺钉完成与电机端盖的固定，保证旋转过程中的同轴度，避免轴系偏磨带来的振动与密封失效问题。

　　在设计思路层面，该结构优先考虑了水下工况的装配与维护便捷性，没有采用复杂的分体拼接结构，整体桨叶与导流罩、安装基座为一体化成型结构，减少了水下连接位置的密封点，降低了长期浸水后的渗漏风险。桨叶的曲面弧度经过流场仿真优化，在常用的低转速区间即可输出足够推力，避免高转速带来的空泡问题，延长桨叶的使用寿命，同时降低运行过程中的水下噪声，适配需要静音作业的水下探测场景。导流罩的外形做了流线型修型，外壁无突兀的凸起结构，可降低推进结构自身在水中移动的阻力，减少无用功率损耗。

　　从安装边界与尺寸适配来看，该推进结构的最大外径为导流罩的外圆尺寸，安装时需要保证导流罩外壁与航行器壳体之间预留足够的过流间隙，避免进水端流场被壳体遮挡导致进水效率下降。安装基座的长度可适配常规的24V、36V低压防水电机的端盖尺寸，轴孔的公差带选用过渡配合，既可以保证轴系传动的同轴度，也便于后期维护时的拆卸更换。桨叶的旋转半径小于导流罩的内圆半径，叶梢与导流罩内壁之间预留了均匀的间隙，既可以避免旋转过程中出现刮蹭，也不会因为间隙过大导致流场泄漏损失推力。在实际装配时，需要在基座与电机端盖的贴合面加装防水密封垫片，配合轴孔位置的动密封件，可满足IP68级别的水下防护要求，适配50米以内水深的作业需求。

　　这类推进结构在实际应用中，可根据航行器的动力需求做单台或者多台组合布置，单台布置时通常安装在航行器尾部中轴线位置，提供正向推进力，多台布置时可分别安装在航行器的两侧或者不同角度位置，通过差速控制实现转向、悬停等动作，无需额外加装转向舵结构，简化小型水下设备的整体结构设计。在材质选择上，该结构的三维模型可直接适配尼龙3D打印、ABS注塑或者铝合金CNC加工的生产工艺，不同材质可对应不同的载荷需求，尼龙材质适合消费级轻量化产品，铝合金材质可适配载荷更大的工业级水下作业设备。
