板料冲孔加工用冲压模具结构设计

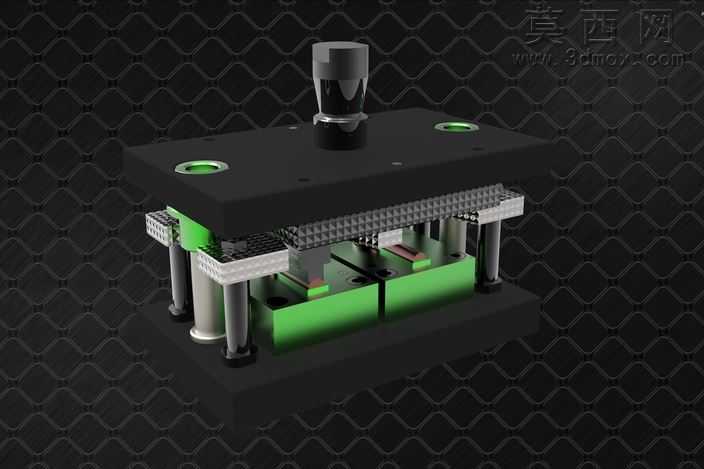

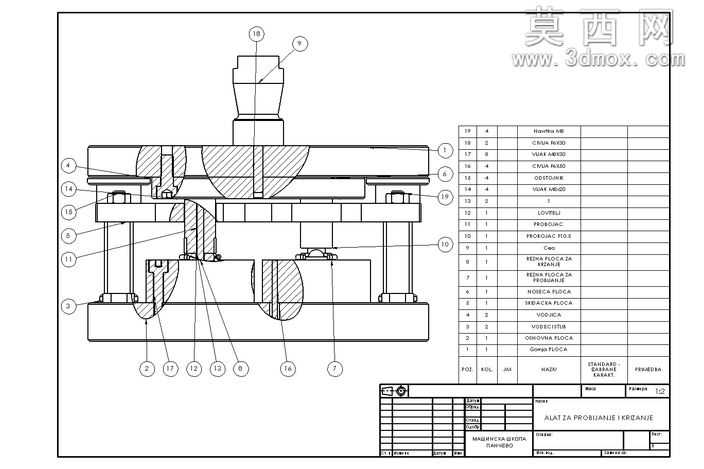

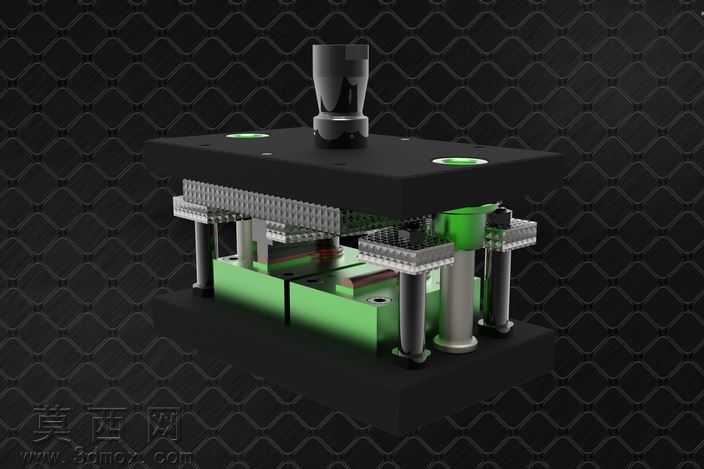

本作品为板料冲孔工序专用的冲压模具三维设计成果，建模阶段采用自顶向下的装配设计思路，先完成整体冲压工序的动作逻辑推演，确定上下模的合模行程、导柱导套的配合精度、冲头的排布位置与卸料行程参数后，再逐一对各个零部件进行精细化建模。建模过程中严格遵循冲压模具的设计规范，对模座、凸模固定板、凹模固定板、卸料板、弹性卸料组件、导向组件、安装固定孔等结构的尺寸进行了参数化约束，保证各个配合部件的公差匹配符合实际加工装配要求。渲染阶段针对不同零部件的材质特性做了区分设置：上下模座采用发黑处理的模具钢材质，调整了金属材质的粗糙度与反光参数，还原工业模具表面哑光磨砂的金属质感；导柱导套部件设置为高抛光的轴承钢材质，添加了轻微的环境反射效果，体现精加工表面的光洁度；弹性卸料组件中的弹性元件设置为聚氨酯橡胶材质，还原非金属弹性件的哑光漫反射质感；冲切工作部件设置为高速钢材质，通过细微的材质纹理区分刃口部位与固定部位的加工差异。结构设计上采用了标准的后侧导柱模架结构，保证合模过程的导向精度，避免冲切过程中出现凸凹模错位的问题；卸料板采用弹性卸料结构，能够在冲切完成后带动弹性元件复位，将套在凸模上的板料顺利卸下，避免工件卡模；凹模部位设计了均匀排布的漏料孔，冲切产生的废料可以直接通过漏料孔落下，无需额外清理废料；上下模座预留了标准的压力机安装槽与固定孔位，能够直接适配常规吨位的开式压力机安装使用。设计过程中充分考虑了实际冲压生产的使用需求，对冲头的固定方式做了优化，采用台肩固定加防转销的结构，避免冲头在反复冲切过程中出现转动、移位的问题；导套部位添加了储油槽结构设计，能够存储润滑油脂，延长导向组件的使用寿命；所有零部件的边角位置都做了合理的工艺倒角与圆角处理，避免装配过程中出现锐边划伤的问题，同时降低零部件的应力集中风险，提升模具整体的使用寿命。
