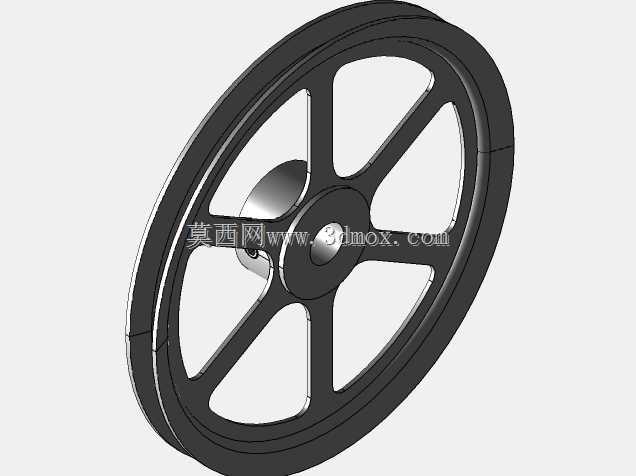

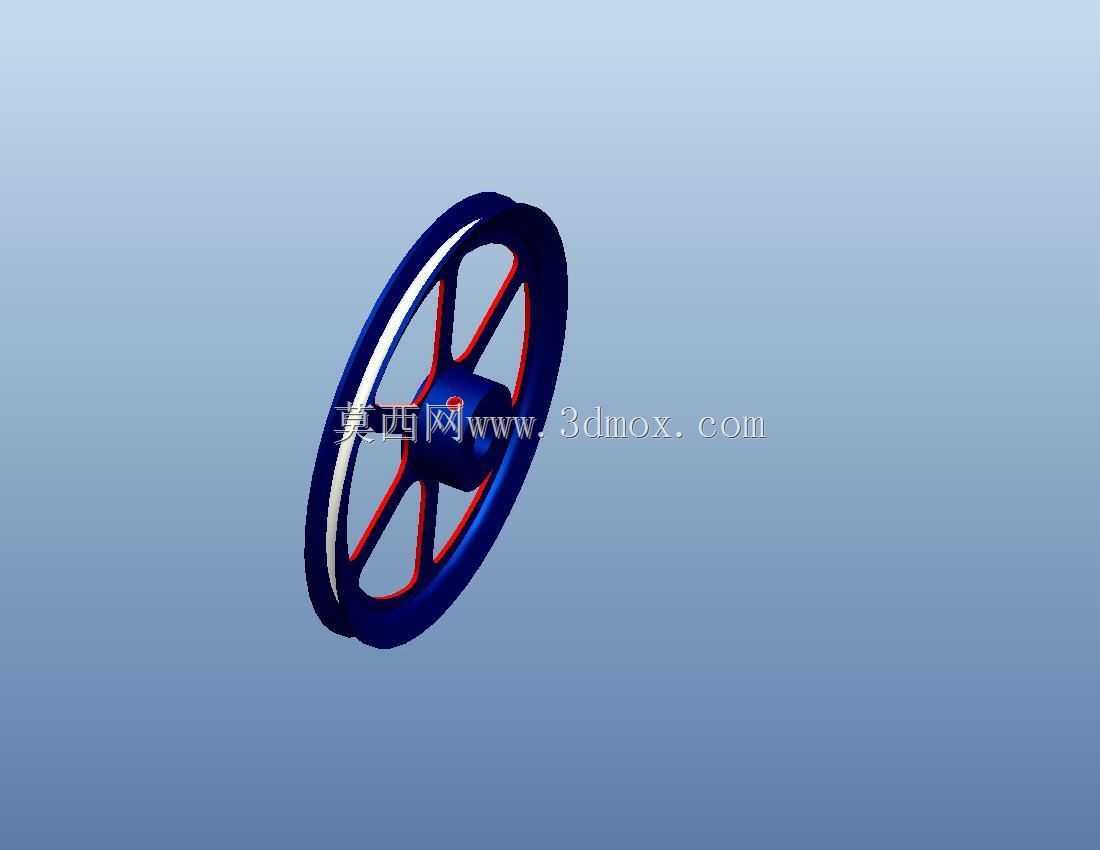

辐条式V形槽皮带传动轮结构设计

　　在常规工业传动场景里，V形皮带轮是靠带轮轮槽与V带侧面的楔紧作用传递扭矩的核心部件，相比平带传动能提供更大的摩擦力，传动比更稳定，过载时还能通过皮带打滑保护后端动力部件，广泛用在中小型机床辅机、农用加工设备、小型输送线、通风设备的动力传递环节。这款辐条式V形皮带轮的设计，首先是从减重和材料成本控制出发做的结构优化，相比实心轮辐的带轮，辐条式结构在保证轮体强度的前提下，能大幅降低铸件的材料消耗，同时减少轮体旋转时的转动惯量，启停阶段的动力损耗更小，尤其适合转速中等、启停频次不算极低的传动工位。从结构细节来看，轮缘部分的V形槽尺寸是按照对应型号V带的截面参数设计的，槽角匹配常规V带的楔角，保证皮带嵌入后侧面能完全贴合槽壁，

　　避免接触应力集中导致皮带过快磨损；轮槽的表面粗糙度控制在合理区间，既不会因为过于光滑降低摩擦系数，也不会因为粗糙度过高加速皮带的磨损老化。轮毂部分是带轮与传动轴配合的核心区域，设计时预留了标准的键槽安装位，孔位公差按照过渡配合的要求设定，保证装配后带轮与轴的同轴度，避免高速旋转时出现偏摆振动；轮毂与轮缘之间的辐条采用均匀分布的六辐结构，辐条的截面做了圆弧过渡处理，避免应力集中在辐条与轮毂、轮缘的连接位置，铸件冷却时也能减少应力变形的概率，后续做静平衡校正时也更容易通过去重调整达到平衡要求。在安装边界上，这款带轮的轴向定位靠轴肩和锁紧螺母实现，设计时轮毂的伸出长度匹配常规轴端的安装空间，不会和端盖、轴承座等周边部件产生干涉；

　　轮缘的外径尺寸根据传动比要求匹配主动轮的尺寸，中心距调整范围覆盖常规V带传动的张紧行程，安装时不需要额外改动机架的固定孔位。实际选型应用时，要注意匹配对应型号的V带，不能混用不同截面规格的皮带，否则会出现皮带嵌入槽深过深或过浅的问题，嵌入过深会导致皮带底部接触轮槽底面，失去楔紧传动的效果，嵌入过浅则会导致接触面积不足，传动时容易打滑丢转。日常运维中，这款辐条结构的带轮相比实心轮更方便清理缠绕在辐条缝隙里的杂物，比如纺织、粮食加工场景里常见的纤维、粉尘碎屑堆积，不需要完全拆卸带轮就能完成清理，减少设备维护的停机时间。设计建模过程中，轮槽的截面轮廓是参数化绘制的，调整槽数、轮径、辐条厚度时可以直接通过参数驱动修改，不需要重新绘制草图，

　　能大幅缩短同系列不同规格带轮的建模周期；辐条与轮缘、轮毂的连接位置都做了铸造圆角处理，符合铸件的工艺要求，不会出现铸造时的尖角冷隔缺陷，后续机加工时也能减少刀具的冲击损耗。另外，这款带轮的静平衡精度满足G6.3级的要求，适合线速度在25m/s以内的传动场景，完全覆盖常规工业设备的传动转速需求，不需要额外做动平衡校正就能稳定运行。
