台式洛氏硬度检测设备结构建模

项目分类:量具 发布时间:2024-06-20 ID:755719
  • 台式洛氏硬度检测设备结构建模
  • 台式洛氏硬度检测设备结构建模
  • 台式洛氏硬度检测设备结构建模
  • 台式洛氏硬度检测设备结构建模

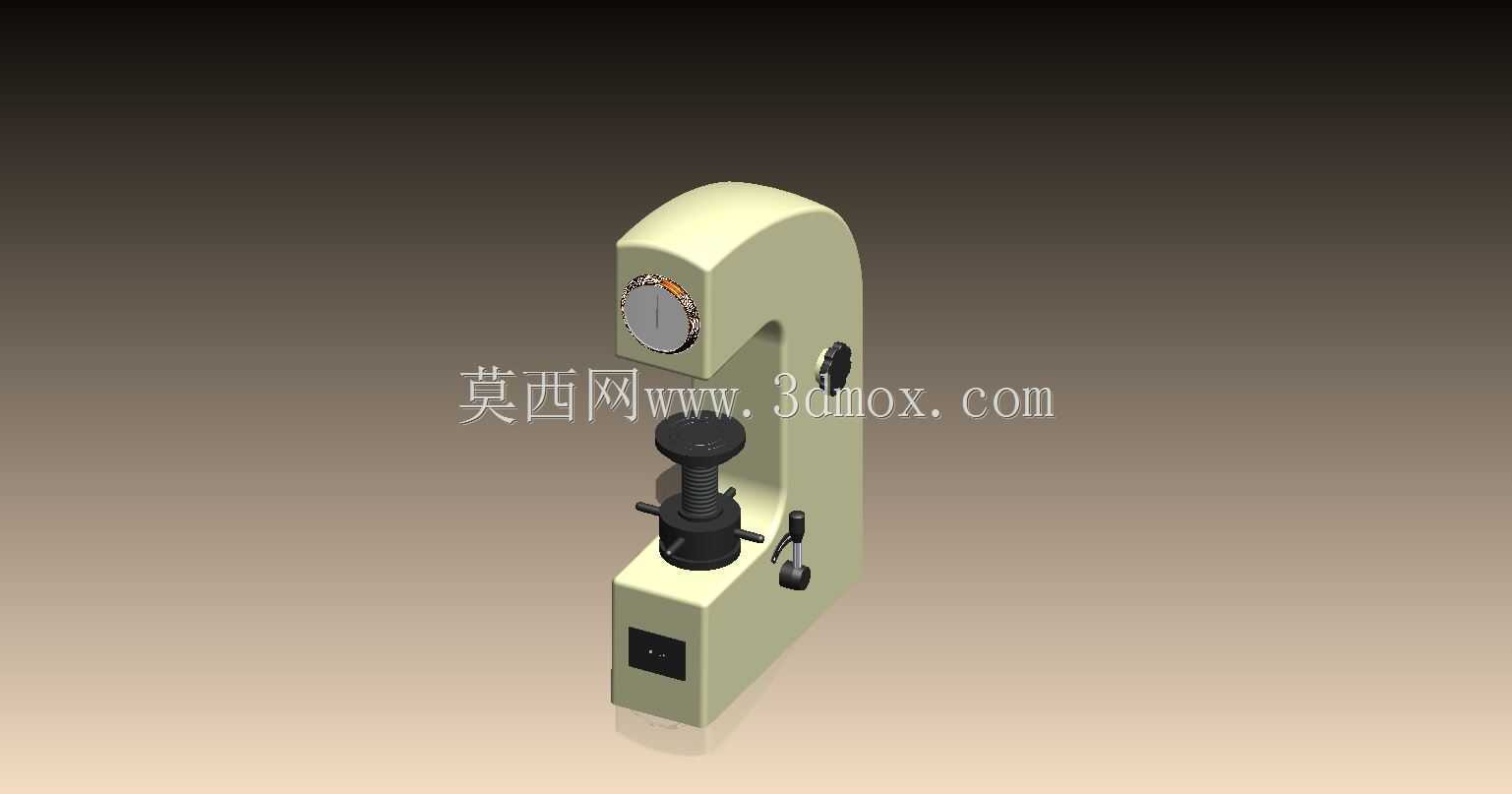

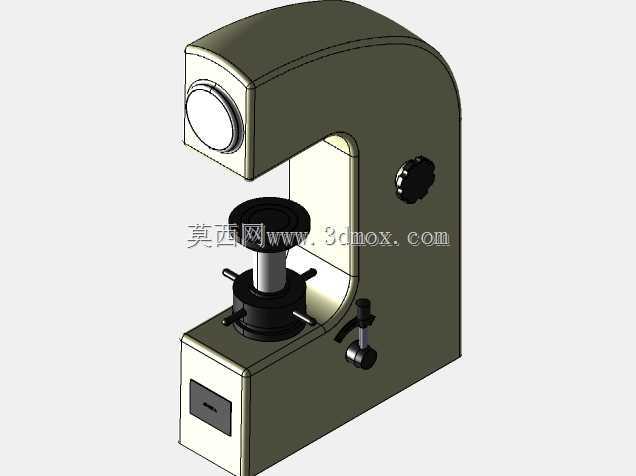

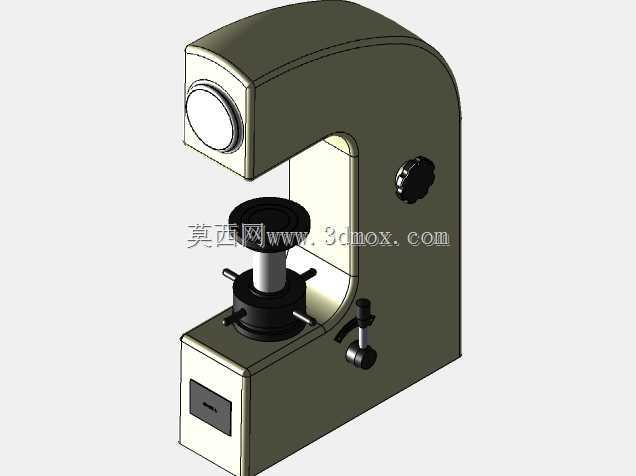

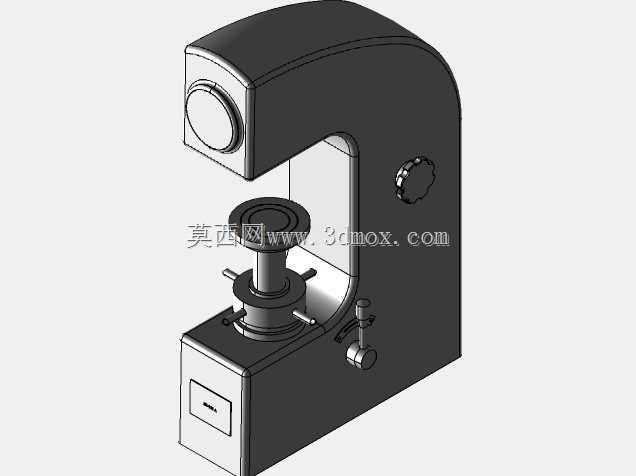

  在金属材料加工、热处理质检、五金零部件入厂检验环节,硬度检测是判定材料力学性能最快速的无损检测手段之一,这款台式硬度计的三维结构建模,完全复刻了一线车间常用的洛氏硬度计整机结构,从C型承载机架到压头加载组件,每一处结构都对应实际设备的装配逻辑。先从安装边界说起,整机采用立式C型开式结构,底座为实心铸铁配重结构,落地安装时不需要额外打膨胀螺栓,依靠自身配重即可抵消压头加载时的反作用力,底座上平面预留的试样台安装螺孔为标准M8规格,可适配不同高度的异型试样支撑台,C型喉口深度覆盖常规车间检测的绝大多数工件尺寸,从直径200mm以内的轴类零件到厚度150mm以内的块状试样,都能直接放入喉口完成检测,不需要额外裁切试样,这也是台式硬度计相比便携式硬度计的核心优势,检测时的支撑刚性足够,不会因为试样晃动导致检测值偏差。

  从功能结构来看,模型完整还原了三级加载机构:顶部的表盘指示组件直接连接压头主轴,预加载荷通过顶部的调节旋钮完成初负荷施加,侧面的加载手柄扳动后,砝码组通过杠杆机构将主载荷平稳施加到压头上,保压完成后手柄自动回位,表盘指针直接指示硬度值,这套纯机械加载结构不需要外接电源,在车间断电、野外临时检测场景下也能正常使用,模型里的试样升降丝杆采用梯形螺纹传动,手轮转动时带动丝杆平稳升降,侧面的锁紧手柄可在试样接触压头完成预加载后锁死丝杆位置,避免加载过程中试样移位导致压头损坏。

  建模过程中特意还原了设备的细节结构:压头部位的保护套可在更换压头时拆下,标配的金刚石圆锥压头和钢球压头可根据检测材料硬度范围快速更换,表盘外圈的硬度值换算刻度覆盖HRA、HRB、HRC三种常用洛氏标尺,不需要查表就能直接读取不同标尺的硬度值,底座正面的铭牌安装位预留了沉孔,可粘贴设备校准标识,机身侧面的缓冲油壶结构也做了还原,这套缓冲机构负责控制载荷施加的速度,避免加载速度过快导致压头冲击试样,影响检测精度。

  从结构设计逻辑来看,C型机架的截面采用变厚度设计,受力最大的喉口根部壁厚比机架外侧厚30%,通过有限元受力分析可验证,满载荷加载时机架变形量控制在0.01mm以内,完全满足硬度检测的刚性要求,不会因为机架弹性变形导致检测值偏低。升降丝杆与底座的配合部位采用铜套导向,长期使用磨损后可单独更换铜套,不需要整体更换底座,降低设备维护成本,加载杠杆的转轴采用微型滚动轴承,转动阻力小,载荷传递误差控制在1%以内,保证不同硬度材料的检测精度一致性。

  在实际应用场景中,这类硬度计除了常规的金属材料检测,更换配套的附件后还可完成塑料、硬质合金等特殊材料的硬度检测,模型里预留的附件安装接口完全对应实际设备的扩展能力,比如加装显微测量装置后可完成维氏硬度检测,加装电动加载组件后可实现自动保压、自动卸载,降低检测人员的操作强度。建模时所有配合面都按照实际装配公差预留了间隙,比如丝杆与铜套的配合间隙控制在0.02-0.04mm,加载杠杆的转动间隙控制在0.01mm以内,完全符合机械设计的公差配合要求,可直接用于设备维修测绘、教学演示、虚拟仿真培训等场景,不需要二次调整结构尺寸。
