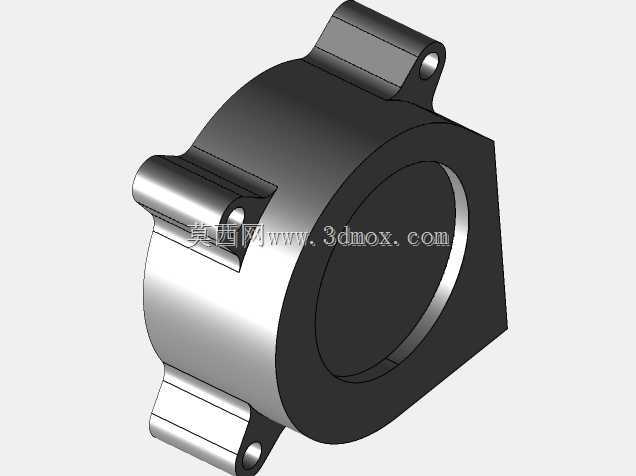

4020规格鼓风机精确安装孔位结构

　　在桌面级FDM3D打印机的散热系统搭建场景里，4020规格鼓风机是挤出头近端散热、成型腔辅助风冷的核心部件，不少结构工程师在做定制化打印机改装或者自研机型结构设计时，常遇到现成鼓风机模型孔位偏差的问题——要么安装耳的孔间距和设计的安装座不匹配，要么孔位同轴度差，装配时需要反复修锉安装位，甚至强行锁附后导致风机壳体受力变形，运行时出现异常震动和风噪，直接影响散热效率与打印成型质量。这个结构的设计核心就是完全贴合实际量产4020鼓风机的真实安装尺寸，把安装耳上的通孔位置、孔径公差、安装面平面度都做了精准还原，完全规避了通用模型常见的孔位错位问题。从实际设备用途来看，这类侧吹式鼓风机不同于普通轴流风扇，它的出风口风压更高，

　　定向送风能力更强，除了3D打印机的散热场景，也常被用在小型工控机箱的局部散热、桌面电子设备的改装散热、小型气动输送的低压风源场景里，对安装定位的精度要求远高于普通无固定安装位的散热风扇。从产品功能特性上看，这个结构完整还原了鼓风机的蜗壳外形、两侧对称布置的带孔安装耳、进出风口的边界尺寸，蜗壳的流道内壁弧度也和实物一致，不会出现模型和实物装配时蜗壳和周边结构干涉的问题；安装耳的厚度、通孔的沉台细节都做了还原，锁附螺丝时不会出现螺丝头凸出于安装面、或者螺丝长度匹配错误的问题。做结构设计时，很多工程师容易忽略这类外购标准件的安装边界细节，比如只画了风机的主体外轮廓，漏了安装耳的突出尺寸，或者把孔位中心距做了近似取整，

　　实际装配时才发现安装座的螺柱和风机孔位对不上，只能临时修改安装座，既耽误项目进度，也会让整体结构的可靠性打折扣。这个结构在建模时就严格遵循实物的安装尺寸链：安装孔的中心距完全按照实物的实测值做了精确约束，两个安装耳的对称度公差控制在合理范围内，风机主体的外径、轴向厚度、出风口的长宽尺寸都和实物一致，不管是做安装座的适配设计，还是做整机的装配干涉检查，都可以直接调用，不需要再反复核对实物尺寸做修正。从安装边界来看，这个4020鼓风机的主体为圆柱形蜗壳结构，两个安装耳分别从蜗壳切向延伸而出，安装时的占用空间不仅要考虑主体40mm见方、20mm厚度的主体尺寸，还要预留出安装耳的突出空间，以及锁附螺丝时的工具操作空间，

　　模型里完整还原了这些边界细节，在做整机布局时可以直接用来做空间校核，避免出现装配间隙不足的问题。另外，蜗壳的进风口为圆形端面结构，出风口为窄缝式矩形结构，模型里的进出风口位置和尺寸也和实物一致，做风道设计时可以直接对接出风口模型，不需要额外调整风道的对接位置，能大幅减少结构设计时的重复工作量。对于做小型电子设备散热结构设计、3D打印机改装设计的工程师来说，这类孔位精确的标准件模型，能有效减少从建模到实物装配的误差，避免因为标准件模型尺寸不准导致的结构返工，尤其是在小批量定制设备的研发过程中，精确的外购件模型能直接提升整体结构的装配成功率，减少打样迭代的次数。
