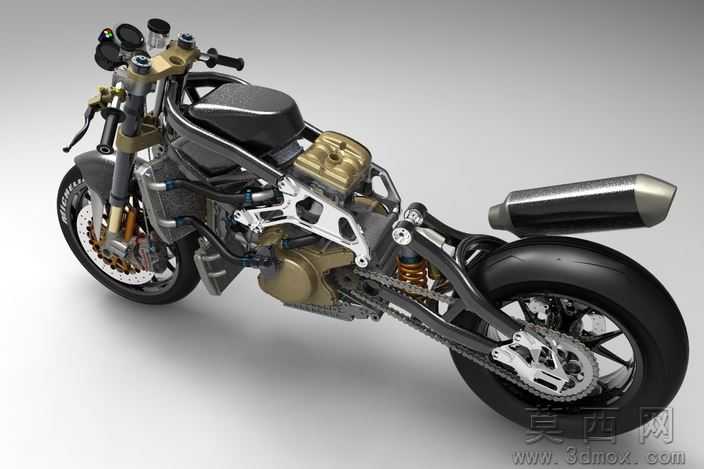

BimotaDB7摩托车整车结构三维数模

本模型为Bimota DB7高性能运动摩托车的完整三维数字化模型，建模过程遵循实车逆向开发逻辑，首先通过实车扫描获取整车外廓点云数据，依次完成车架、动力总成、行走系统、覆盖件的基准定位，再逐一对每个零部件进行特征建模，先绘制各部件的二维草图，通过拉伸、旋转、扫掠、放样等基础特征命令构建主体结构，再通过倒角、圆角、抽壳、阵列等细节特征完善零件结构，装配过程采用自下而上的装配逻辑，严格按照实车的装配约束关系添加同轴、重合、平行、距离等配合约束，确保各运动部件如转向机构、后摇臂、减震器、传动链条具备符合实车逻辑的运动自由度，无干涉错位问题。参数设计层面完全对标实车工程参数，轴距设定为1435mm，整车干重控制在170kg级别，前悬挂采用43mm直径倒立式前叉，后悬挂为多连杆式单筒减震结构，前后轮辋直径为17英寸，匹配宽幅运动轮胎，传动系统采用链条传动结构，前后制动系统为大直径浮动碟搭配径向卡钳结构，发动机为V型双缸动力单元，排量1099cc，所有零部件的尺寸参数、装配公差均参考量产车工程数据设定，具备极高的参数还原度。渲染材质部分针对不同部件的真实材质进行了精细化设置，车架部分采用磨砂金属材质，还原高强度钢管桁架的金属质感，发动机缸体、缸盖采用铸铝哑光材质，搭配部分金色阳极氧化的装饰部件，油箱、座椅等覆盖件分别设置高光烤漆、磨砂皮革材质，排气系统采用拉丝不锈钢搭配尾段哑光黑耐高温涂层，轮胎设置为哑光橡胶材质并还原胎面花纹细节，金属紧固件设置镀锌亮面金属质感，整体渲染效果逼真，能够清晰呈现各部件的材质差异与结构细节。结构原理上完整还原了这款高性能运动摩托的整车架构，采用Bimota标志性的钢管编织车架搭配铝合金后摇臂结构，动力单元作为车架受力构件的一部分提升整车刚性，转向系统通过上联板、下联板连接前叉与车把，实现转向动作传递，后悬挂通过多连杆结构将后轮跳动传递至减震器，实现震动过滤，传动系统通过发动机输出轴带动链轮、链条将动力传递至后轮，制动系统通过卡钳夹紧碟盘实现制动效能，所有结构的运动逻辑均与实车保持一致。软件兼容方面，模型源文件采用SolidWorks2011版本创建，同时提供STL通用格式文件，可兼容绝大多数主流三维建模软件，包括UG、Pro/E、Catia、3ds Max、Blender等，STL格式可直接导入切片软件用于3D打印验证，不同格式文件均保留完整的装配结构与零件分层，方便使用者根据需求进行编辑修改。研发教学应用层面，该模型可用于摩托车整车设计研发阶段的结构验证、装配干涉检查、外观造型评审，也可作为交通工具设计、机械设计相关专业的教学案例，帮助学习者掌握整车三维建模流程、装配约束设置、运动仿真分析的相关技能，同时也可作为摩托车改装设计的基础模型，方便改装爱好者在此基础上进行外观、结构的改装设计，也可用于产品展示、动画制作等场景的素材使用。
