沟槽式连接流量计式文丘里管结构

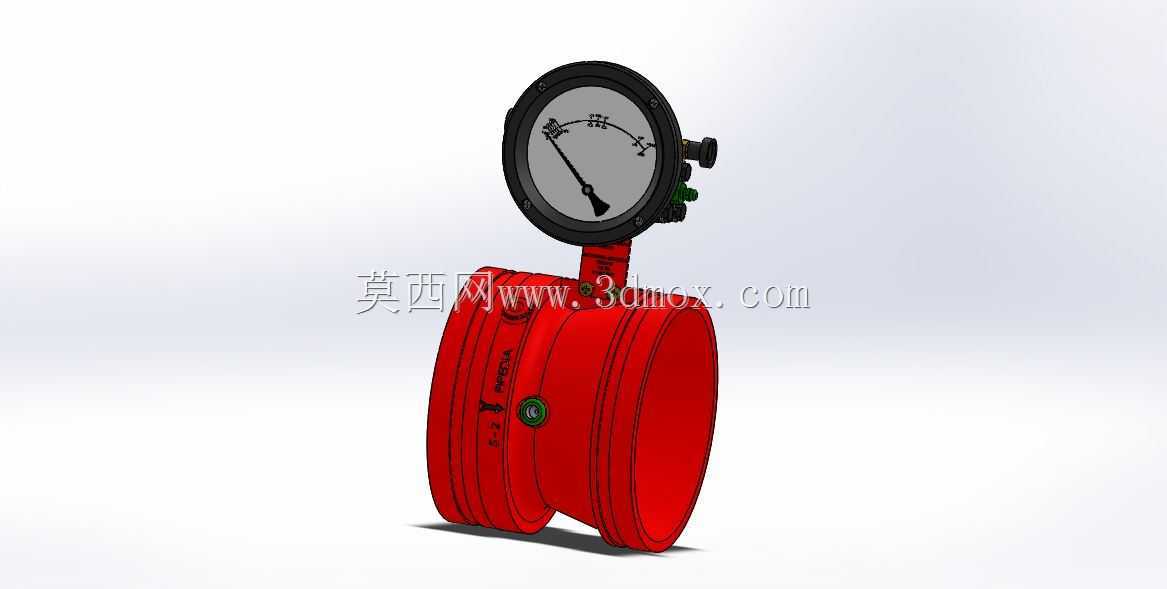

　　在民用建筑消防供水、市政给排水、工业循环水系统的管路布设中，流量参数的实时采集是系统调控、能耗核算、故障排查的核心依据，这款带就地显示的沟槽式文丘里流量测量装置，正是针对中大管径快装管路场景开发的测量构件。不同于传统法兰连接式差压流量装置需要配对法兰、多组螺栓紧固的安装流程，该产品两端采用标准沟槽式连接结构，安装时仅需匹配对应管径的沟槽卡箍，配合密封圈即可完成与管路的对接，单节点安装耗时较法兰式结构缩短60%以上，尤其适合管路排布密集、后期运维空间有限的泵房、管井场景，安装过程无需对管路端面做复杂焊接处理，可有效避免焊渣残留进入测量段造成的精度偏差。

　　从结构设计逻辑来看，该装置遵循经典文丘里管的差压测量原理，主体管段内部做了平滑的收缩段、喉道段、扩散段一体化成型处理，收缩段采用渐缩锥面设计，锥角控制在流体阻力最优区间，避免流体经过时产生大面积涡流区造成压损过大；喉道段为等径直段，是差压信号采集的核心区域，管壁预留的取压孔做了倒圆角钝化处理，避免取压口处产生局部紊流干扰差压信号稳定性；扩散段采用渐扩锥面设计，将经过喉道加速的流体逐步减速，将流体动能部分转回压力能，将整表的永久压损控制在常规孔板流量计的30%以内，更适合长距离输送的低扬程管路系统，降低供水系统的整体能耗。

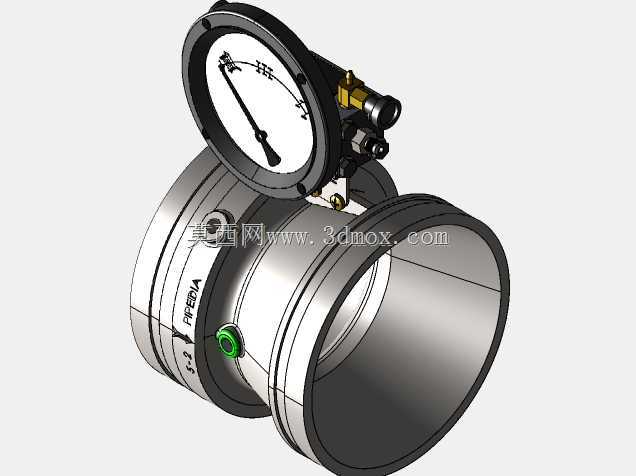

　　上部集成的就地显示表头采用阻尼式指针结构，内部通过导压管将文丘里管前后的差压信号引入表头的测量膜盒，通过机械传动机构将差压值换算为对应的管路瞬时流量，直接通过表盘指针指示读数，无需外接供电即可完成现场流量读取，适合无外接电源的野外管段、消防临时管路等场景使用。表头与主体管段的连接采用短引压管结构，引压管上配置了截止阀与排污螺钉，日常运维时可关闭截止阀对表头进行校验、更换，无需排空整段管路的介质；排污螺钉可定期排出引压管内积存的杂质、冷凝水，避免引压管堵塞造成的测量失准。表头外壳采用铸铝材质做喷塑处理，表盘外嵌钢化玻璃视窗，可满足户外安装的防水、防尘要求，侧边配置的调零旋钮可在管路无流量时对指针进行零点校准，消除安装应力、环境温度变化带来的零点漂移问题。

　　从安装边界尺寸来看，该装置的主体管段长度严格匹配同管径沟槽管件的安装长度标准，两端沟槽的槽宽、槽深、密封面尺寸完全符合沟槽管路连接件的通用规范，可直接替换同管径的普通沟槽式管接头，无需调整原有管路的支架间距、安装预留空间；表头的安装高度控制在常规管路操作面以上，读数视角符合现场巡检的视线高度，表头可绕引压管轴线做360度旋转调整，安装时可根据现场管路走向、巡检通道位置调整表盘朝向，避免出现表盘被管道、支架遮挡的问题。主体管段采用球墨铸铁整体铸造而成，内壁做了环氧树脂喷涂处理，流道表面粗糙度控制在Ra3.2以内，减少流体冲刷造成的内壁磨损，同时避免长期输水过程中内壁结垢、锈蚀影响测量段的过流面积，保证长期使用的测量精度稳定性。

　　在实际工况适配性上，该结构可兼容冷水、热水、低浓度酸碱流体等多种介质的流量测量，测量过程无运动部件伸入流道内部，不存在叶轮、涡轮等转动构件的卡滞、磨损问题，对介质内的少量杂质、悬浮物有较好的耐受度，无需在前端加装高密度过滤器即可正常工作，减少了管路的附加压损与运维点。不同于插入式流量计需要在现场管壁开孔、定位插入深度的复杂安装流程，该装置为整体式出厂校准结构，安装时无需现场做二次标定，只要保证前后直管段满足前5D后3D的要求（D为管路公称通径），即可达到标称的测量精度，大幅降低了现场安装的技术门槛，也减少了现场安装不当造成的测量误差。
