Prusa3D打印机宜家Lack桌柜整合结构

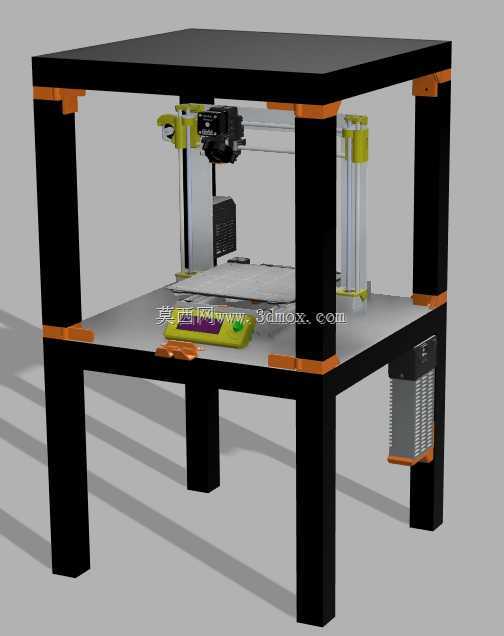

　　这套整合结构针对桌面级FDM3D打印场景的空间利用痛点设计，将Prusa系列i3机型的打印主机与宜家Lack系列桌柜做深度融合，解决桌面打印场景下设备占桌面空间、耗材与工具收纳分散、打印过程中设备晃动影响成型精度的常见问题。日常创客空间、个人工作室、小型打样工坊的桌面作业场景中，常规桌面放置3D打印机的方案，往往需要单独预留至少600mm见方的桌面区域，打印耗材、铲刀、校准卡、备用喷嘴等工具还需要额外收纳空间，且桌面放置时机身振动会传递到桌面，打印层高0.1mm以下的高精度模型时，容易出现层纹偏移、表面振纹的缺陷。这套整合结构直接利用Lack桌的四条桌腿作为支撑立柱，将打印主机悬空固定在桌体中层框架位置，

　　桌体下层预留的空间可以直接放置耗材干燥箱、备用料卷，桌面顶面还能作为后处理工作台，用来摆放打磨工具、胶水、模型修整耗材，整体空间利用率比常规桌面放置方案提升40%以上。结构设计上，桌腿与横梁的连接位置采用定制的角码固定件，角码的卡扣尺寸完全匹配Lack桌腿的方形截面公差，不需要对原有桌体做打孔、切削等破坏性改装，组装时只需要将角件卡在桌腿对应高度位置，再锁紧横梁上的顶丝就能完成主机安装平台的固定，后期如果需要更换打印主机或者调整安装高度，只需要松脱顶丝就能重新调整位置，不需要拆解整个桌体结构。打印主机的安装平面做了水平调节预留，四个固定点位都设计了M5螺纹的调节螺栓，安装时可以通过旋转螺栓调整平台水平度，抵消桌体本身的平面度误差，

　　保证打印平台的XY平面与机架基准完全平行，避免首层打印出现一边粘牢一边翘边的问题。安装边界方面，整套结构组装完成后，外部轮廓尺寸与标准Lack边桌完全一致，长宽均为550mm，整体高度为900mm，不需要额外占用过多室内空间，桌腿底部预留了10mm的脚垫安装位，可以搭配防滑橡胶脚垫使用，进一步隔绝打印过程中Y轴快速移动产生的振动，避免振动传递到地面影响周边其他精密设备。结构的侧面预留了拓展安装位，用户可以根据自身使用需求加装第三块层板，用来放置自动供料系统、webcam监控模块、空气过滤装置，也可以在下层空间加装抽屉组件，用来收纳小型工具和备用配件，不需要重新改动主体支撑结构。走线设计上，桌腿内侧预留了走线槽位，打印机的电源线、

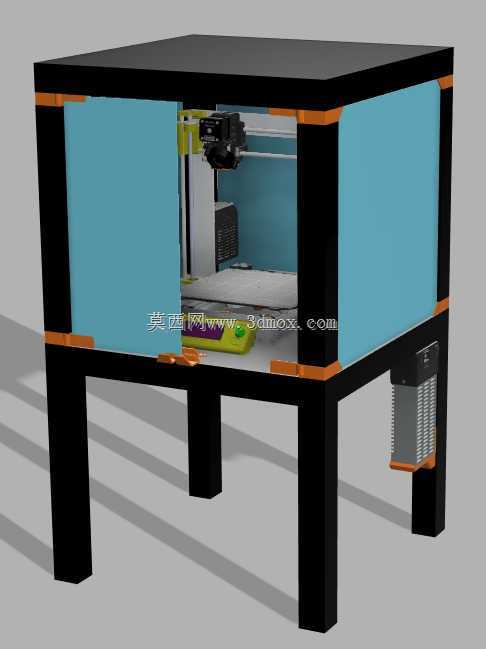

　　数据线、温控线都可以沿着桌腿内侧的槽位排布，避免线材外露缠绕，也防止打印过程中运动部件剐蹭线材造成通讯中断或者安全隐患。打印区域的四周预留了封板安装槽，后期如果需要做恒温打印环境，只需要切割对应尺寸的亚克力板卡在槽位里，就能形成封闭的恒温腔，满足ABS、PC等易翘曲耗材的打印需求，不需要额外搭建独立的恒温 enclosure。整个支撑结构的承重经过校核，四个角件的单点位承重可达15kg，完全能够承载Prusa系列主机加上打印模型的总重量，长时间使用不会出现横梁下垂、角件开裂的问题，横梁采用方形截面型材，抗弯刚度满足高速打印时的动态负载要求，Y轴往复运动时的机架形变量控制在0.02mm以内，不会影响打印成型精度。
