神钢1:38比例轮式装载机构型三维设计

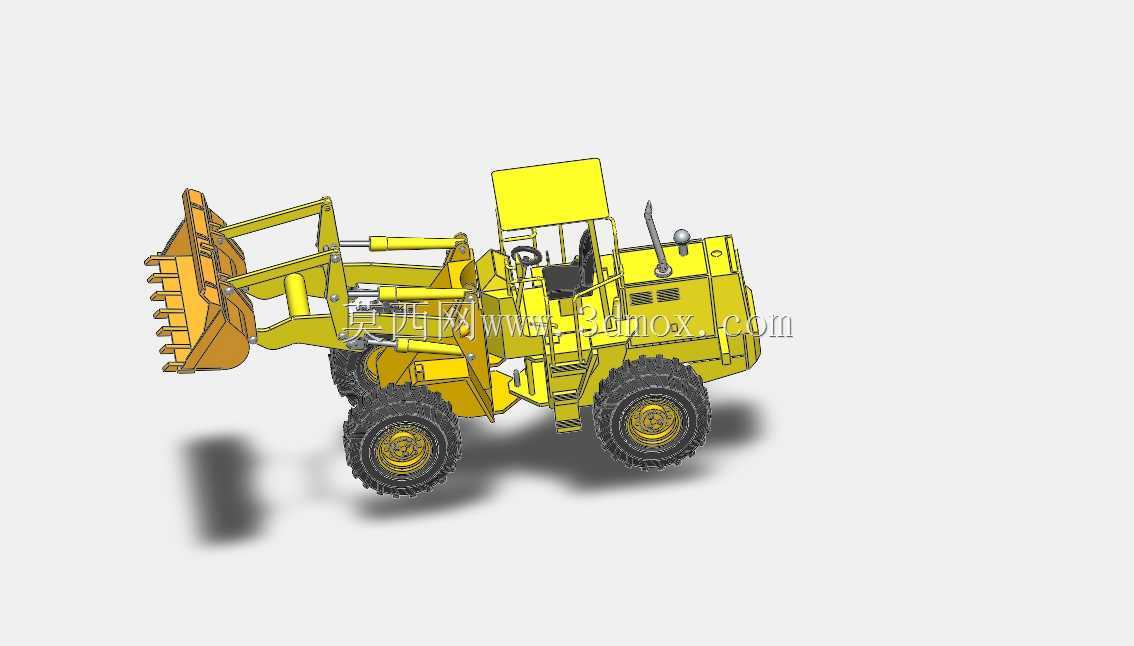

　　本次呈现的轮式装载机三维构型，还原了神钢系列小型轮装的经典布局，比例设定为1:38，可直接用于工程场景沙盘推演、设备结构教学演示、虚拟场景资产搭建等场景。从实际工程应用来看，这类轮式装载机主要面向散料堆场转运、市政工程土石方短驳、基建现场辅料归集、厂区物料装卸等作业场景，相比履带式装载设备，轮式构型具备转场速度快、对硬化路面损伤小、机动灵活性强的优势，适合作业点分散、需要频繁转场的施工场景。

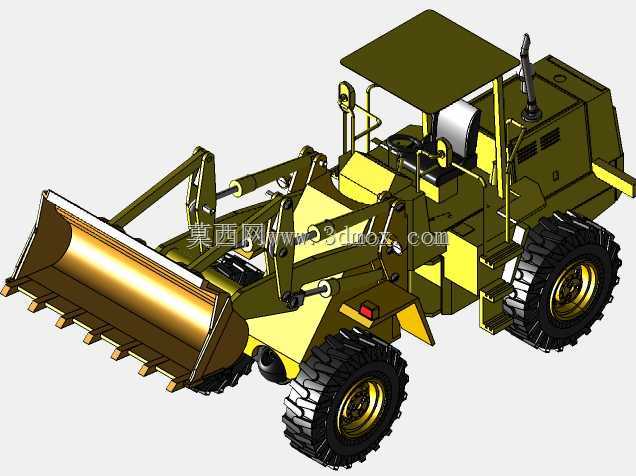

　　从功能特性来看，该构型完整还原了实车的工作装置布局：前端铲斗带斗齿结构，可切入密实散料堆完成铲装作业，动臂举升机构采用双摇臂连杆结构，配合液压油缸的布置逻辑，可实现铲斗收斗、动臂举升、卸料、动臂下降的完整作业循环，举升行程与收斗角度的匹配符合实车作业参数，可模拟不同高度卸料、不同深度铲掘的动作姿态。驾驶室采用敞篷带顶棚的构型，符合早期小型工程设备的设计特征，操作位周边预留了操纵杆、仪表台的安装位置，座椅、扶手等细节均做了还原，可清晰呈现人机操作的空间布局。

　　设计思路上，该构型采用分模块建模逻辑，将整车拆分为行走系统、工作装置、动力舱、驾驶室、覆盖件五个独立模块，各模块之间保留了实际装配的连接边界，行走系统的轮胎采用深花纹越野胎构型，轮毂结构还原了实车的螺栓连接布局，轮距与轴距的比例严格参照1:38缩放，保证整车姿态的还原度。动力舱布置在车体后部，起到整机配重的作用，舱体表面的散热格栅、排气筒、尾灯等细节均做了结构化呈现，覆盖件的曲面过渡符合工程车辆的冲压成型特征，没有出现违背工艺逻辑的突兀曲面。

　　从安装边界与尺寸比例来看，该构型严格遵循1:38的缩放比例，铲斗处于最低落地位置时，整机的长度、宽度、高度比例与实车一致，动臂举升到最高卸料位置时，铲斗的最大卸料高度、卸料距离均按比例还原，可直接用于场景搭建时的空间占位校核。工作装置的各铰接点位置均做了同轴度约束，可直接添加运动副实现作业动作模拟，各部件之间没有出现干涉问题，轮胎与轮拱之间的间隙、转向时轮胎与车架的安全距离均符合实车的设计余量，转向系统的铰接点布置在前车架与后车架的连接位置，可实现铰接转向的动作模拟，转弯半径的比例也符合小型轮式装载机的实际参数。

　　在结构细节上，铲斗的斗齿采用等距布置，斗刃的加厚结构、动臂的箱型截面特征、液压油缸的缸筒与活塞杆比例、车架的铰接板加强结构均做了还原，没有过度简化关键受力部位的结构特征，对于结构设计从业者而言，可通过该构型直观了解小型轮式装载机的载荷传递路径：铲装载荷通过铲斗传递到摇臂、动臂，再通过前车架铰接点传递到前后车架，最终通过行走系统传递到地面，后部动力舱的配重可平衡前端铲装时的倾覆力矩，保证作业稳定性。该构型没有添加冗余的装饰性结构，所有可见结构均对应实车的功能部件，可作为轮式装载机结构认知、原理教学、虚拟仿真的基础模型使用，也可作为同类型设备改型设计的参考构型，通过调整铲斗容量、动臂长度、轮胎规格等参数，快速衍生出不同作业能力的轮装构型。
