航空轻量化飞机轴承支架结构设计

　　该轴承支架作为航空传动系统的核心承力构件，主要应用于固定翼飞机起落架与机翼传动连接部位，承担飞行过程中轴承组件的径向、轴向复合载荷传递，同时适配飞行姿态调整时的交变冲击载荷，是保障飞行动作机构运行可靠性的关键连接件。在实际装机场景中，该支架需在-55℃到120℃的宽温域环境下长期工作，既要承受起飞、降落阶段的瞬时大冲击，也要满足巡航阶段长时间振动工况下的结构稳定性要求，避免因支架形变导致轴承同轴度偏差，进而引发传动卡滞、磨损加剧等故障。

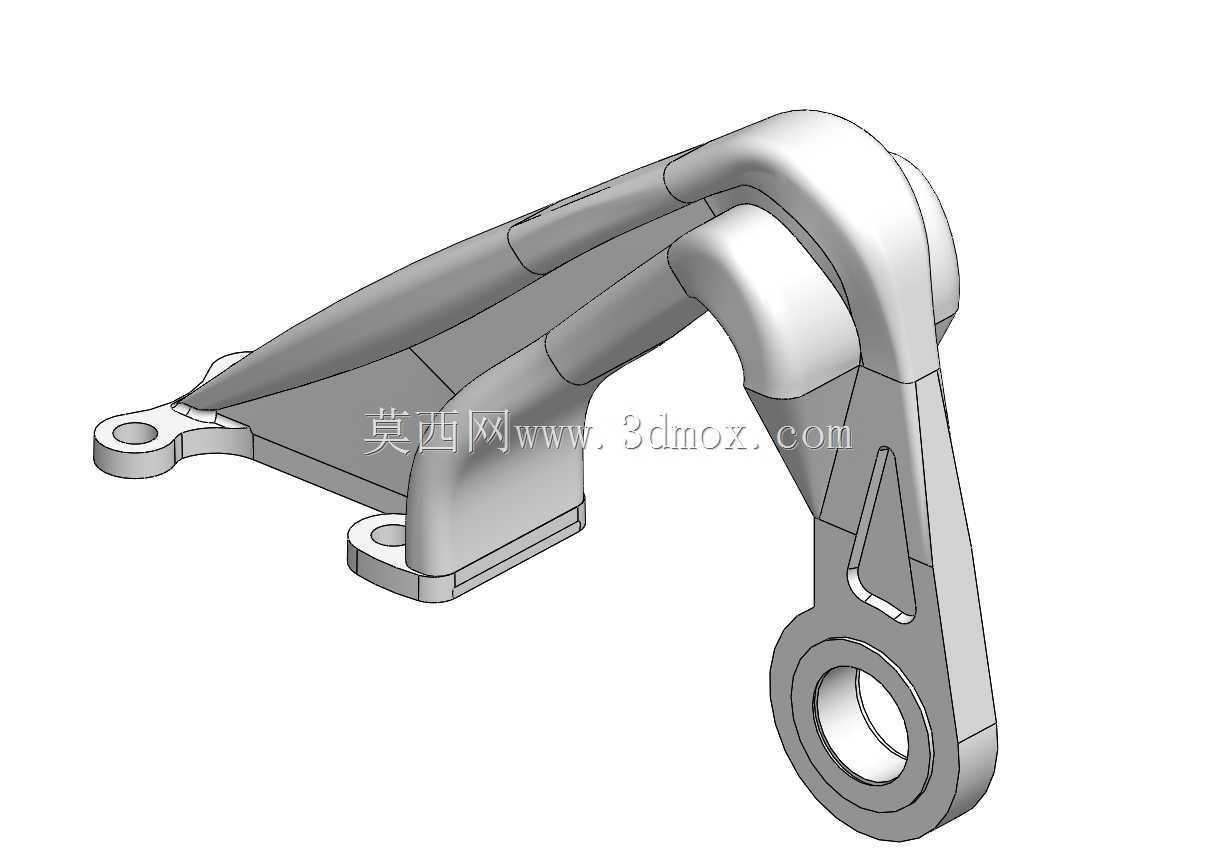

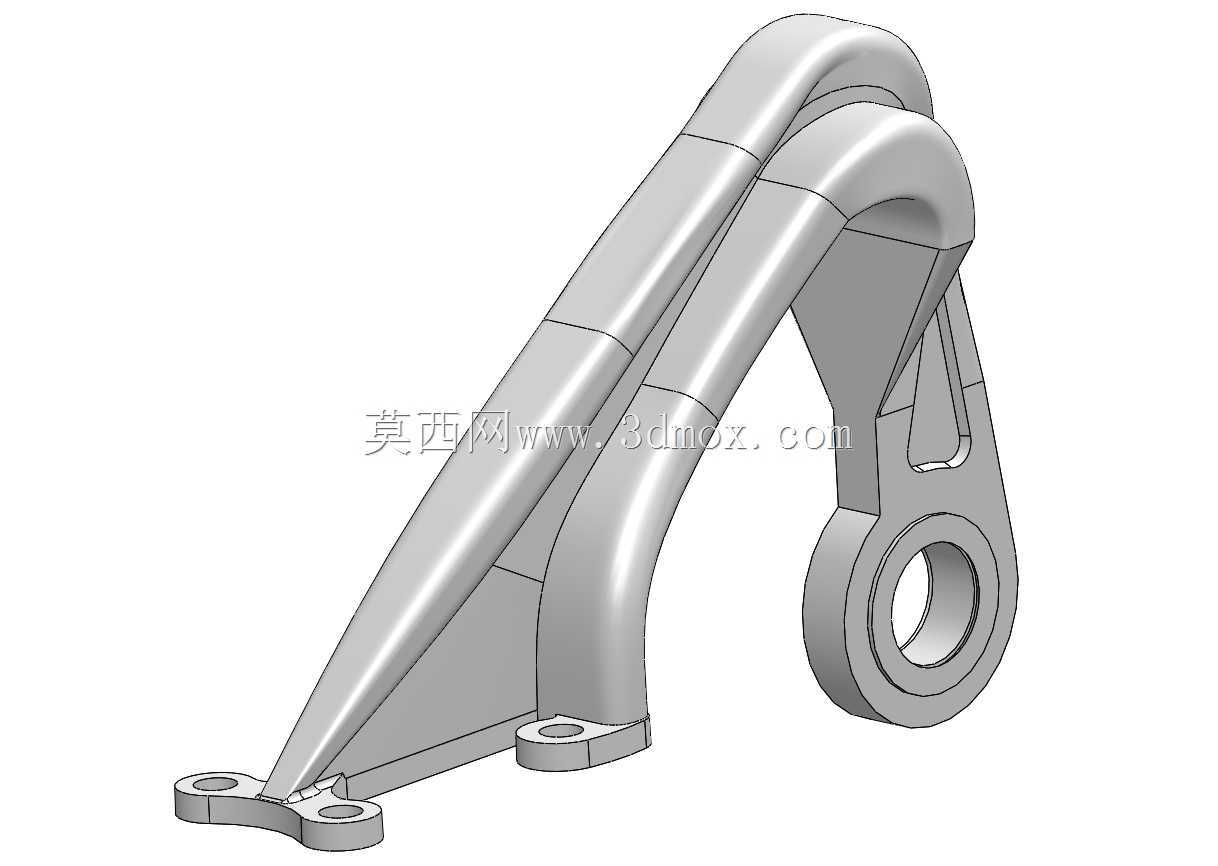

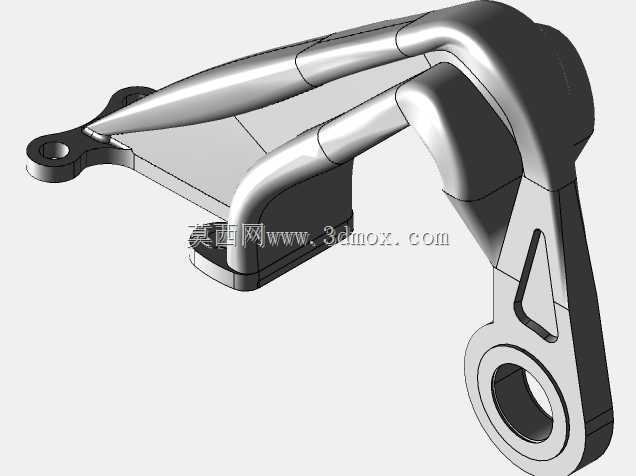

　　从功能特性来看，该支架采用一体化承力布局，主体设置两处轴承安装孔位，分别对应传动轴的支撑端与定位端，孔位同轴度公差控制在0.02mm以内，保障轴承装配后运转顺畅无卡滞；底部设置三处安装固定凸台，凸台端面预留螺栓沉孔，可通过标准航空螺栓与机身承力梁实现刚性连接，凸台与主体衔接位置做渐变圆弧过渡，避免应力集中引发的疲劳断裂。支架主体采用双肋条斜向支撑结构，肋条走向完全匹配载荷传递路径，将轴承孔位承受的载荷均匀分散到底部安装面，相比传统等截面铸造支架，在同等承力能力下结构冗余材料大幅削减。

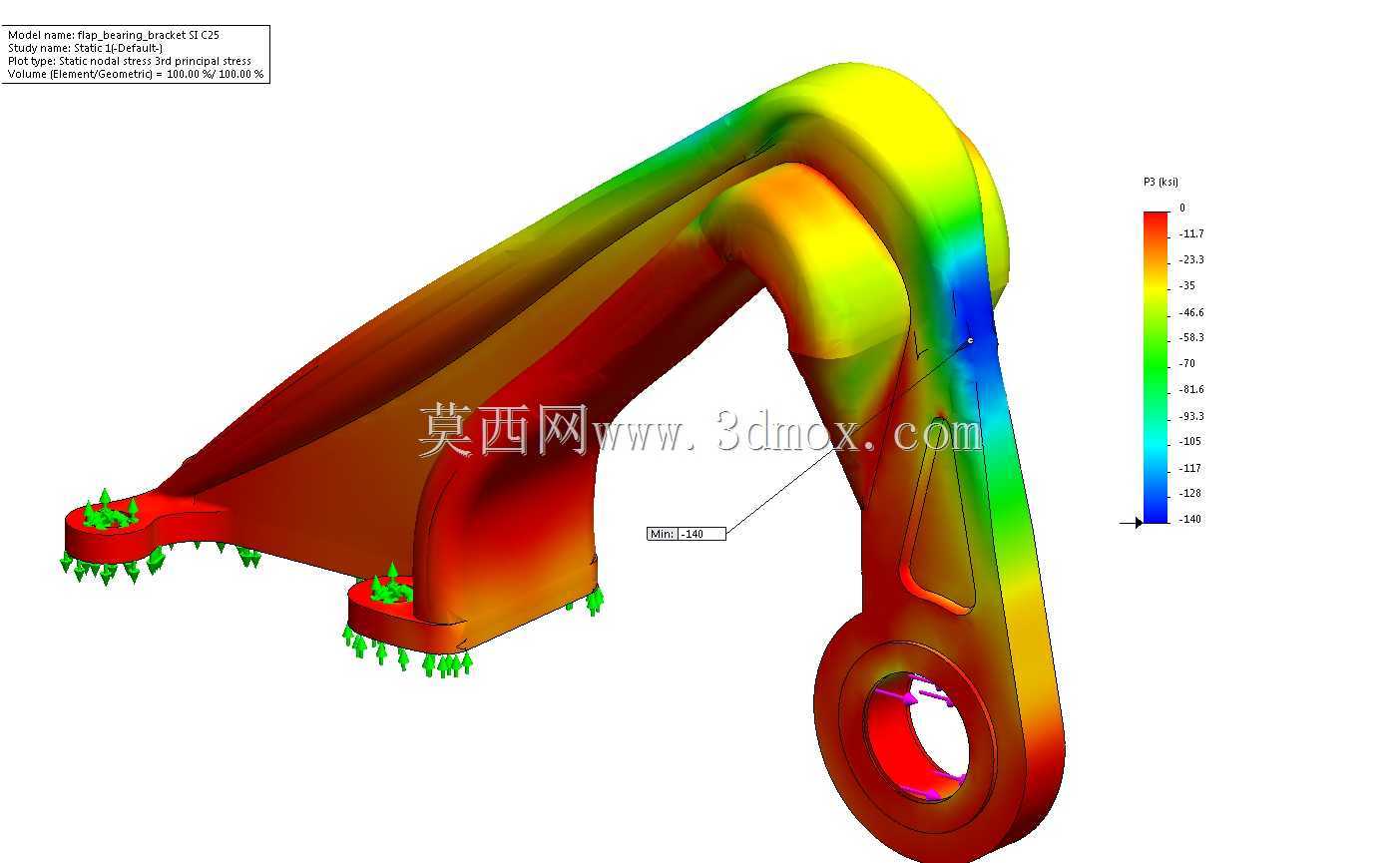

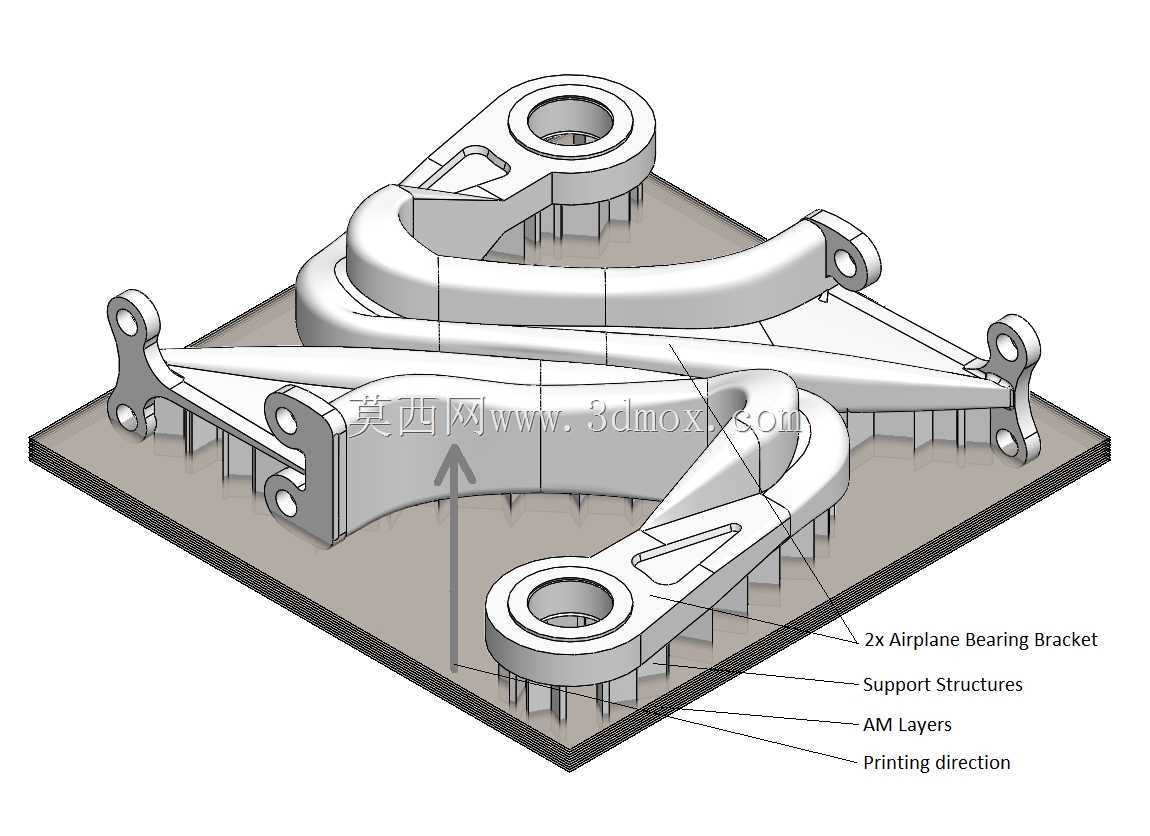

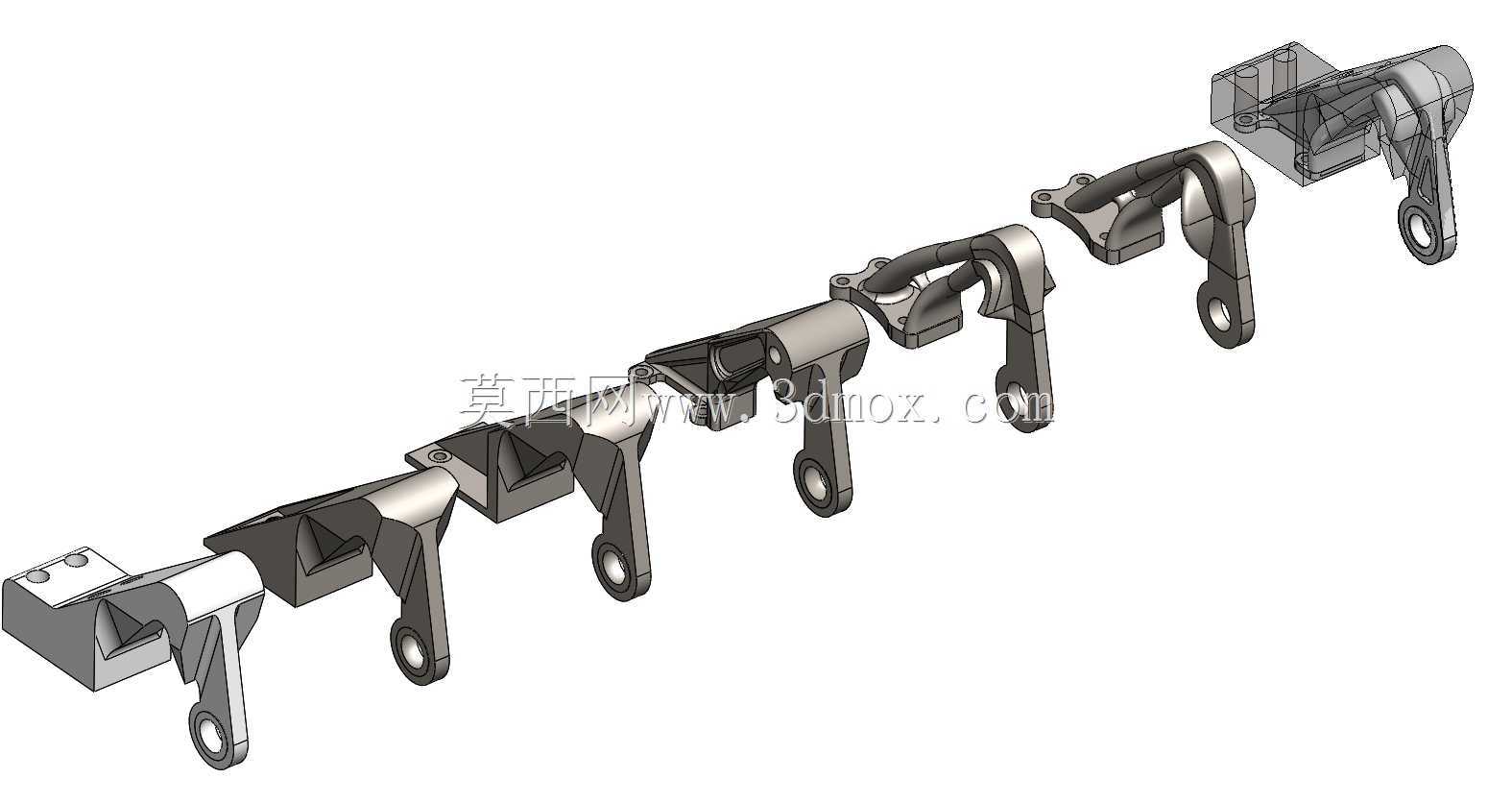

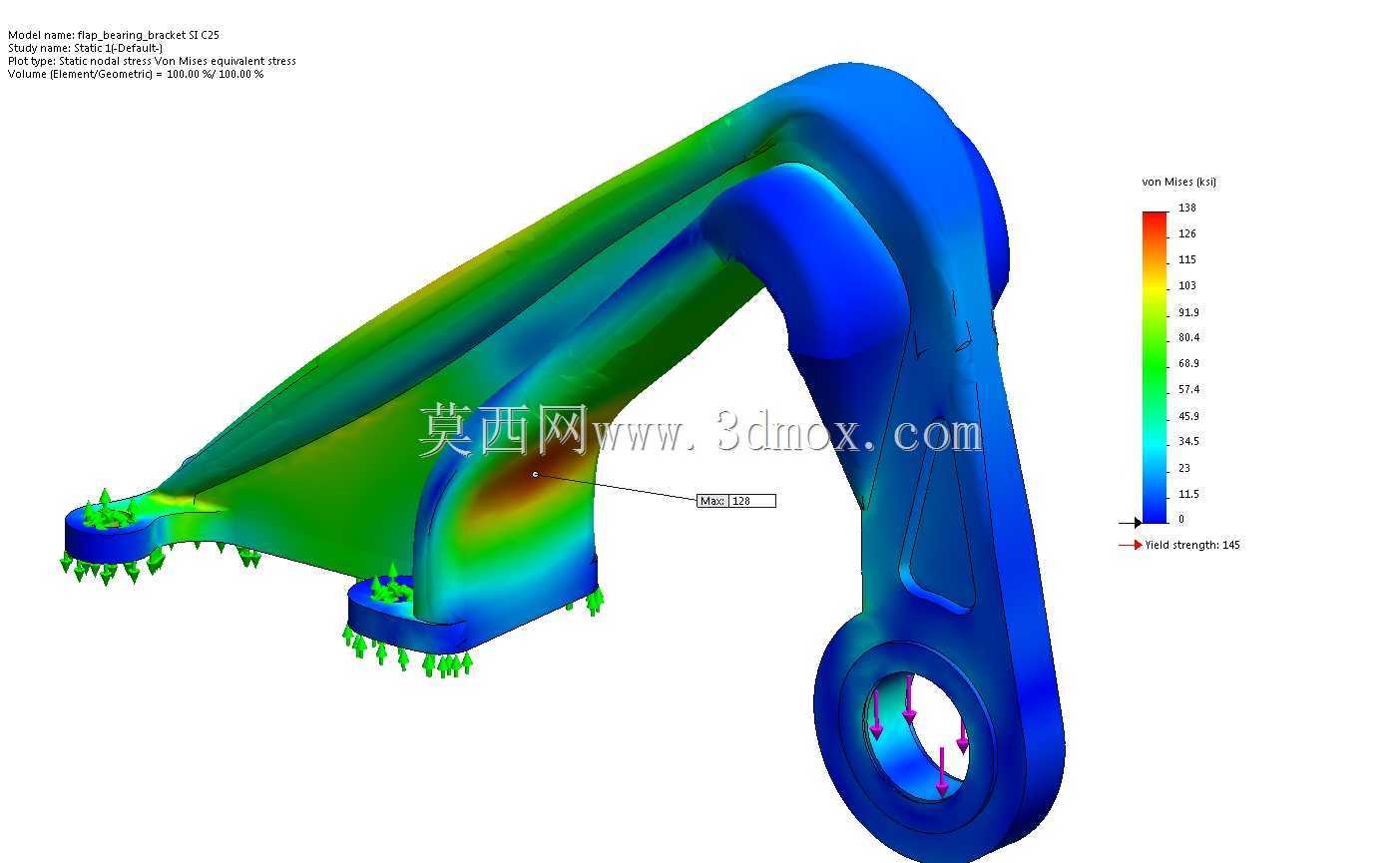

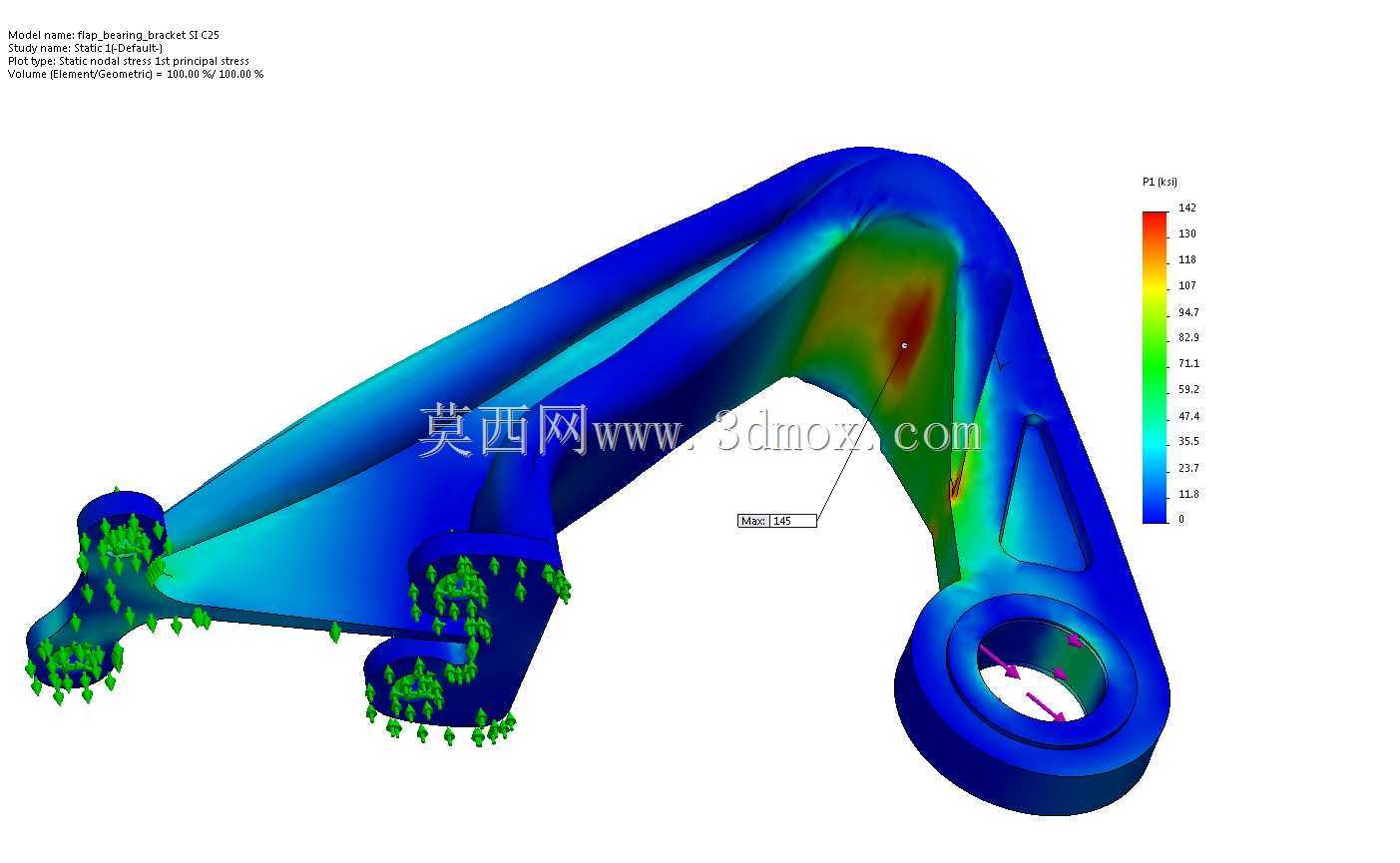

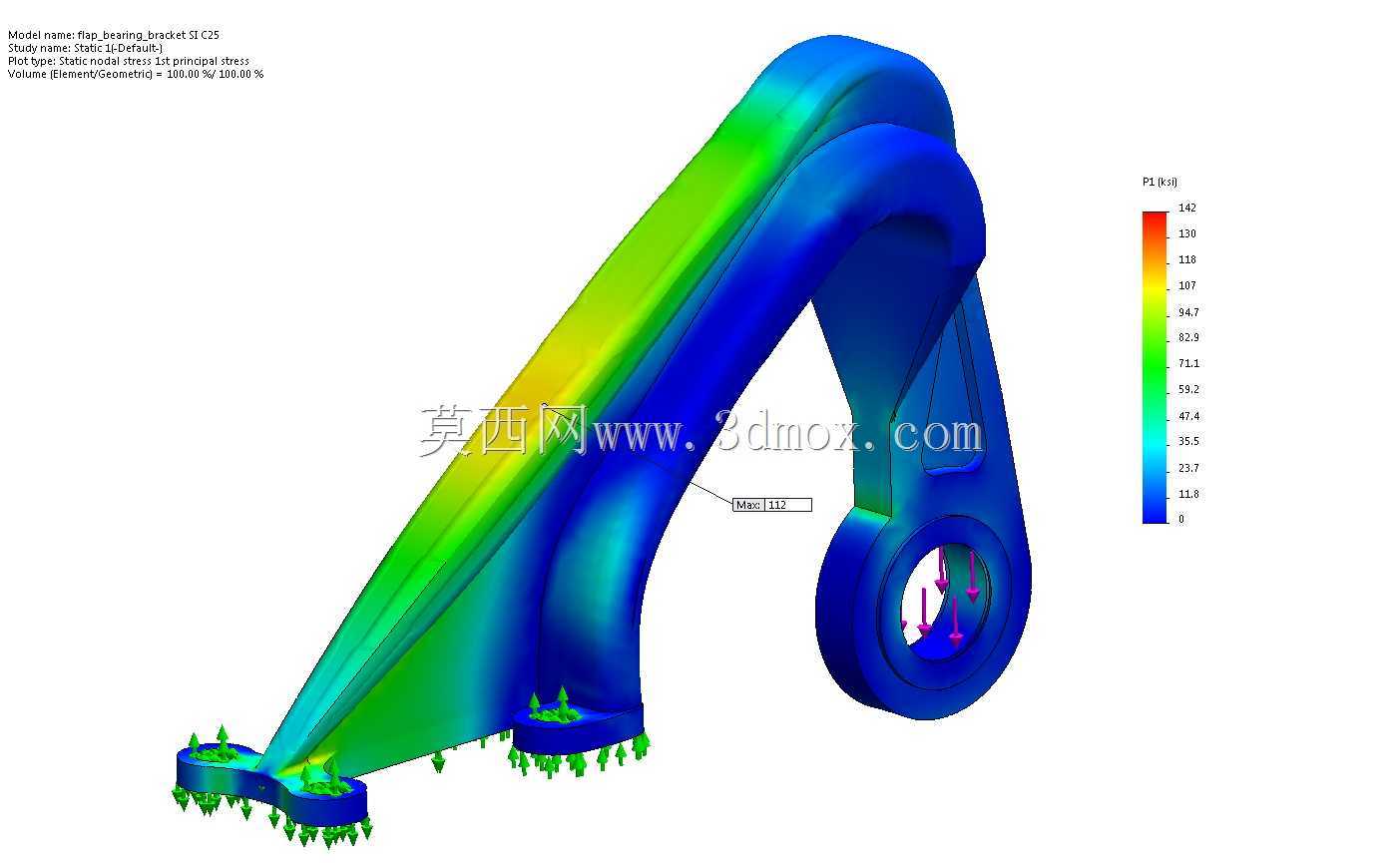

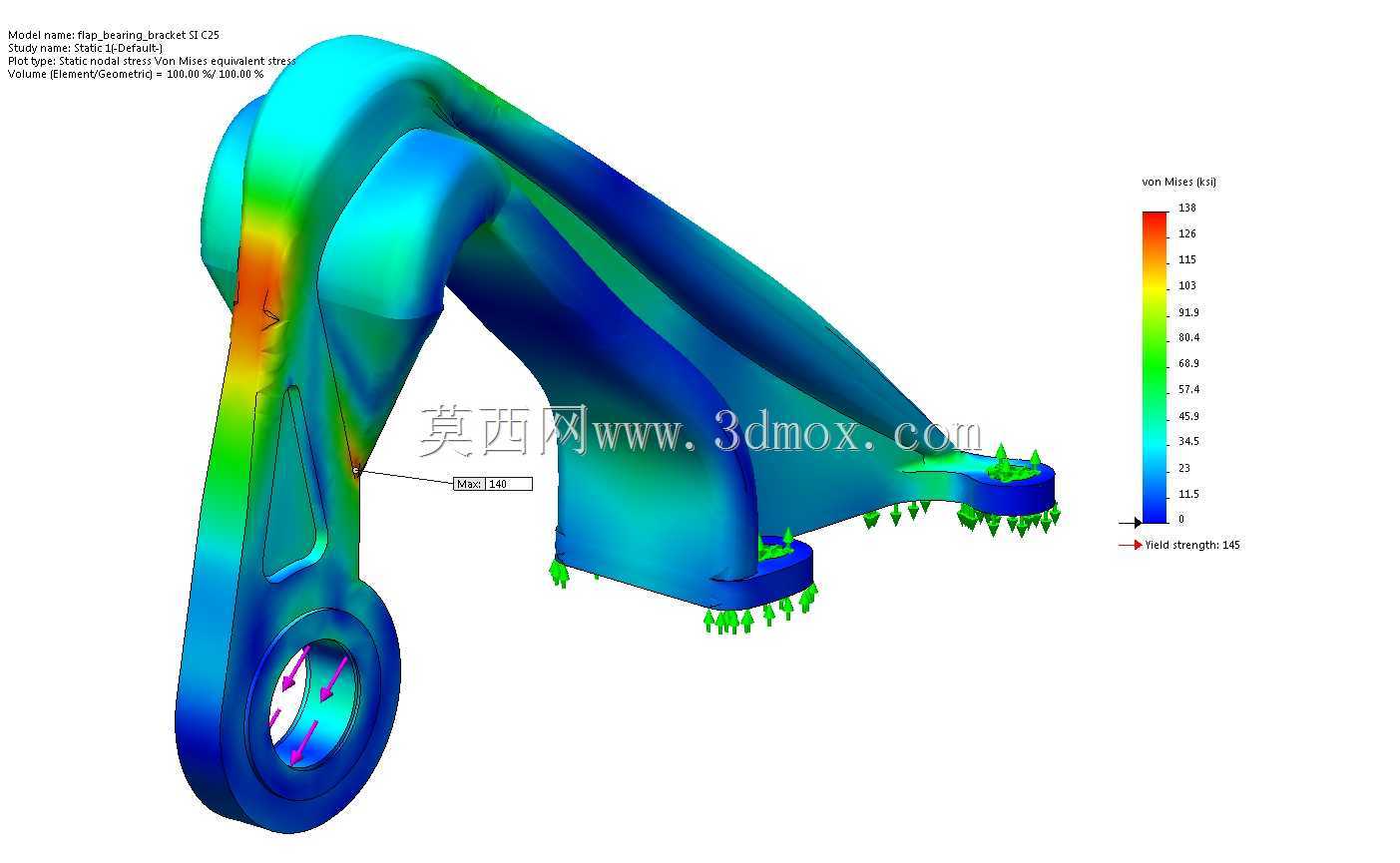

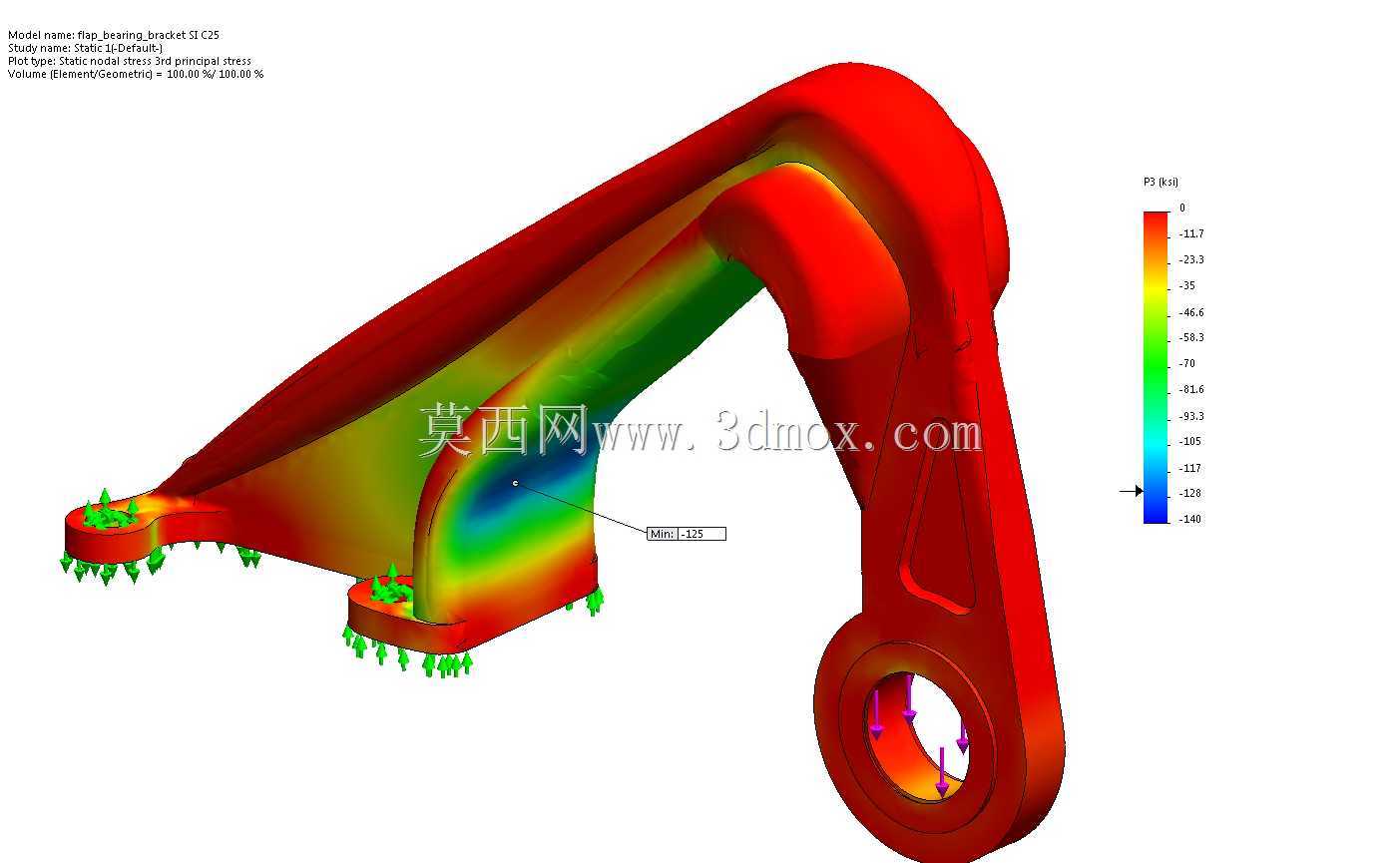

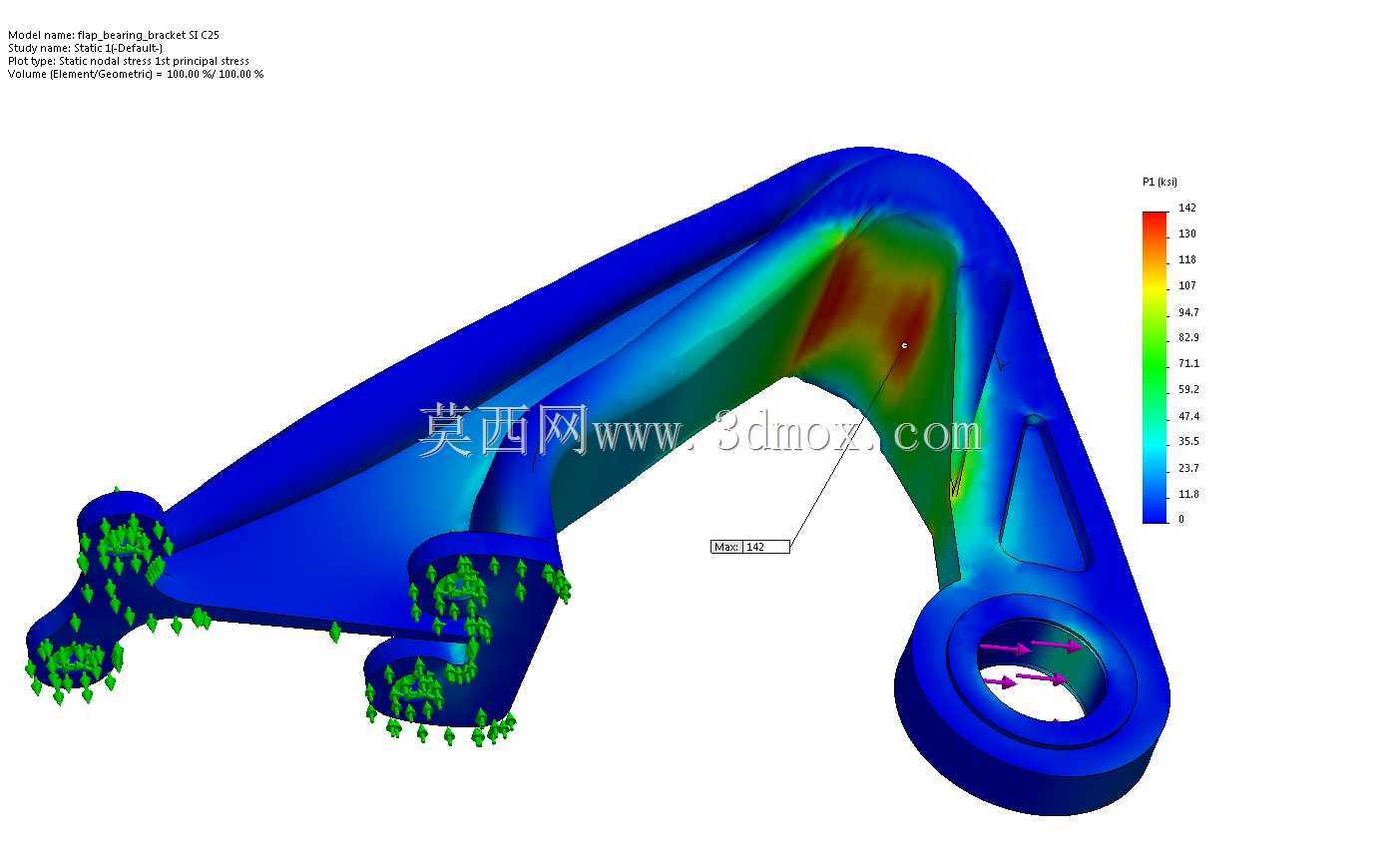

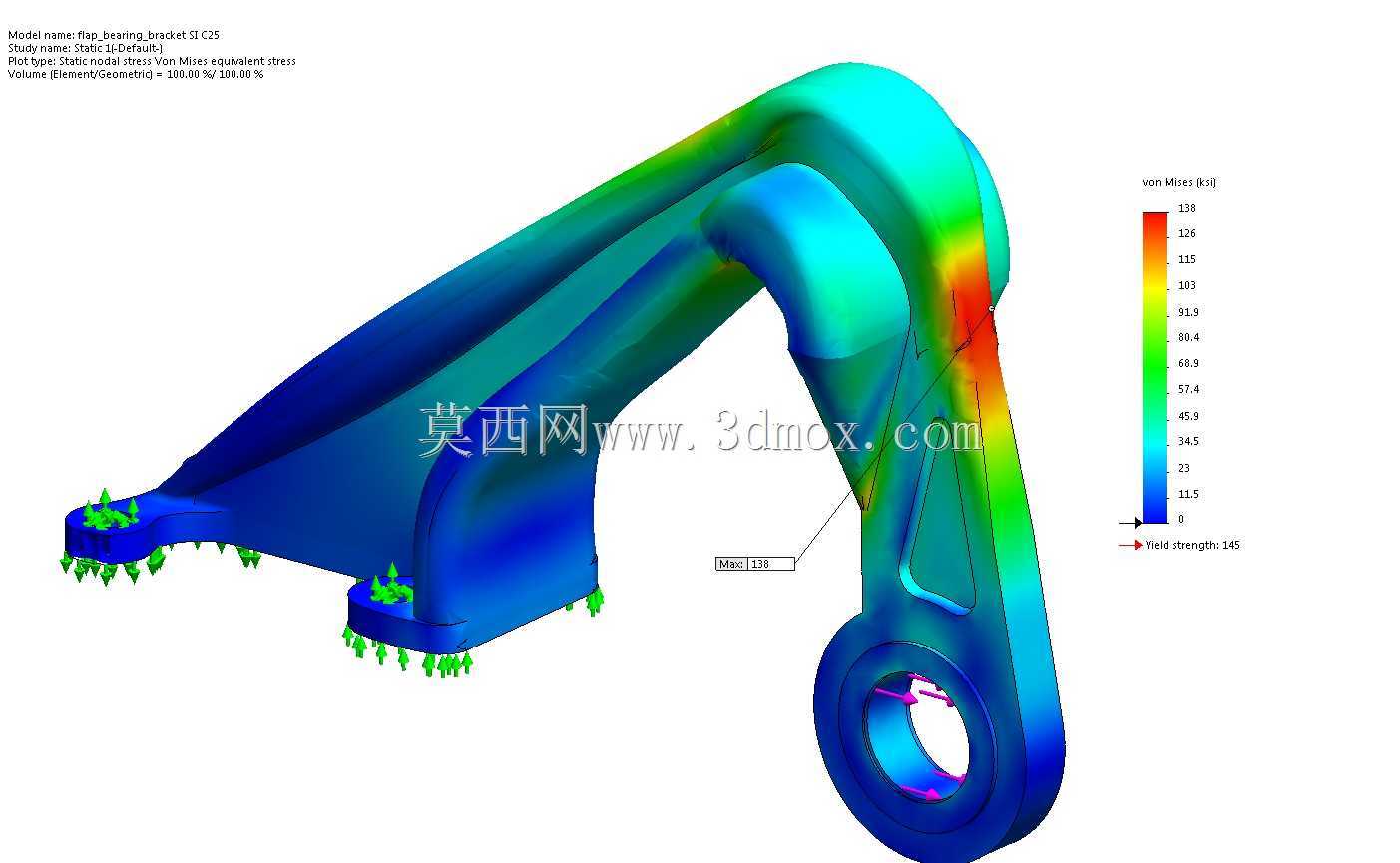

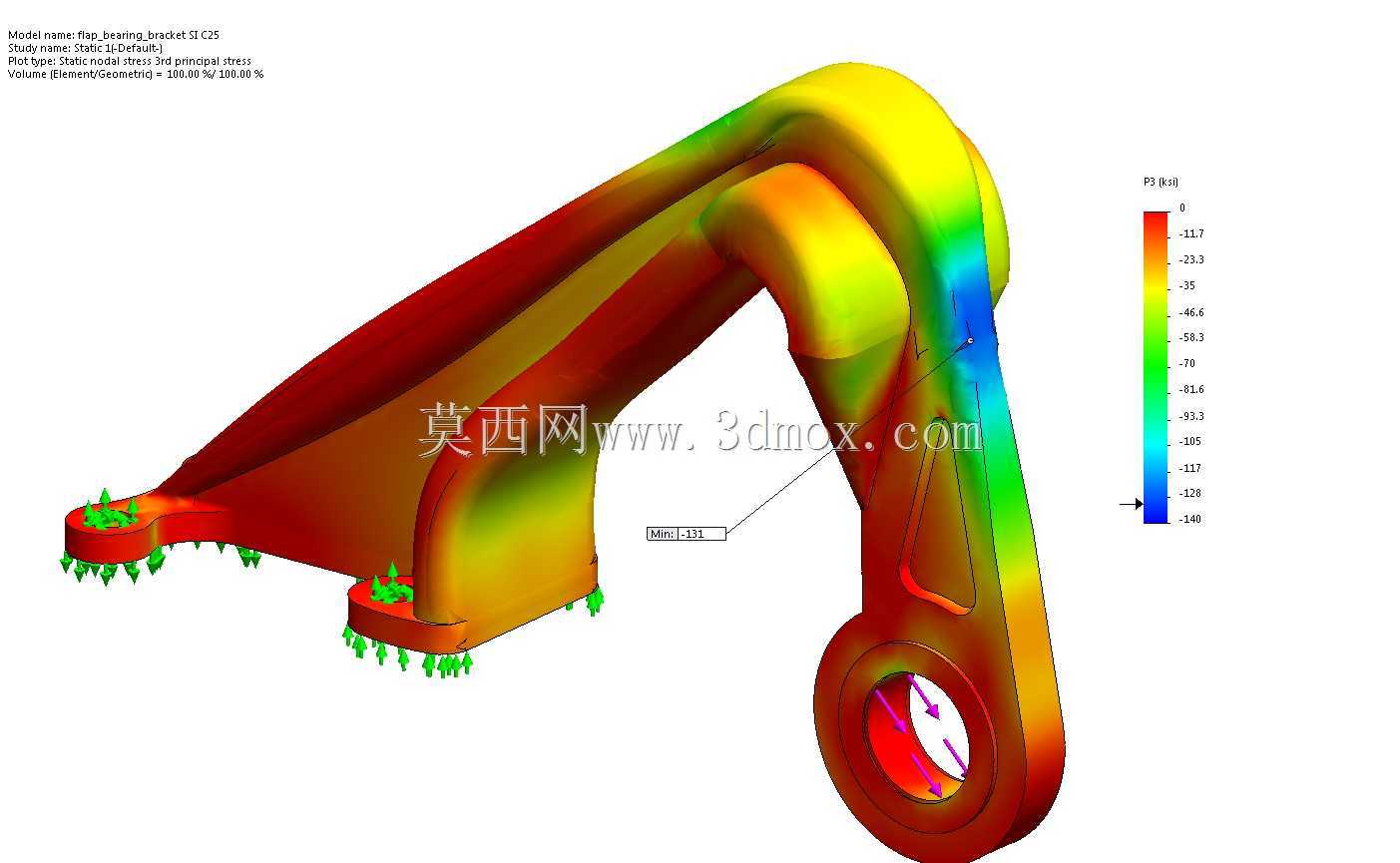

　　设计过程中以增材制造工艺适配为核心思路，首先基于实际工况载荷谱完成拓扑优化计算，剔除所有非承力区域的冗余材料，将材料集中布置在主载荷传递路径上；针对增材制造的工艺特性，对结构悬空角度小于45度的区域做自支撑优化，减少后续支撑去除的加工量，同时将两层成型方向的强度差异纳入校核范围，确保成型层平行于主要载荷作用平面，最大化利用材料的层间结合强度。设计阶段同步完成多轮有限元校核，重点验证轴承接口、螺栓孔位、支撑肋交汇位置的应力分布，确保主应力低于材料屈服强度，高应力区域做局部加厚处理，避免长期交变载荷下出现疲劳失效。

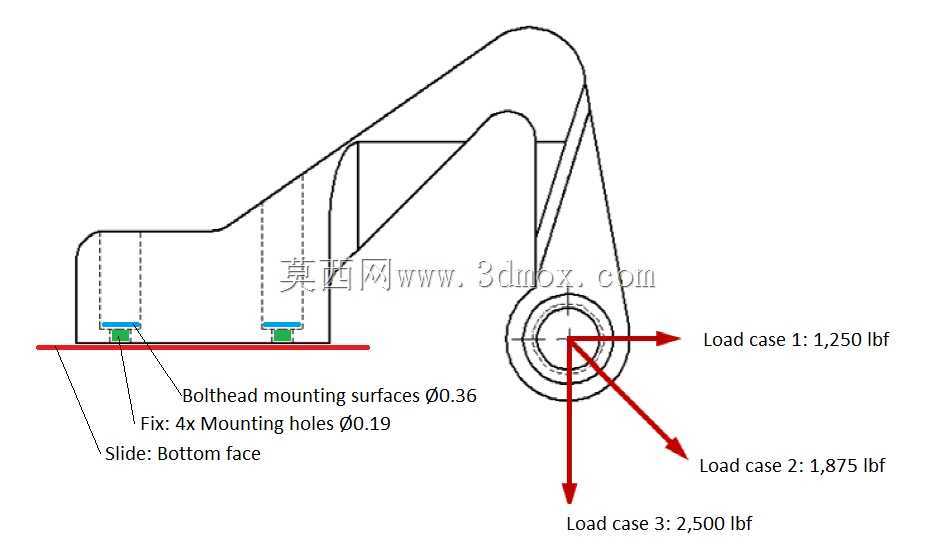

　　安装边界方面，该支架整体轮廓尺寸适配对应机型的安装舱位空间，底部三个安装凸台的孔位间距严格匹配机身承力梁的预装孔位，装配时无需额外修配即可完成定位；轴承安装孔的内径尺寸适配对应型号的航空标准轴承，孔端预留挡圈安装槽，可实现轴承的轴向定位；支架与周边管路、线缆的安全间隙预留充足，不会在飞行振动过程中与相邻部件发生干涉。针对增材制造后的后处理需求，支架所有非配合面保留合适的加工余量，可通过后续热处理消除成型内应力，配合面经精铣加工达到尺寸精度要求，支撑结构去除后不会影响主体结构的强度与表面质量。

　　在实际工程应用中，这类优化后的轴承支架相比传统锻造后机加工的同功能零件，重量降低近七成，可有效减少飞机整机结构重量，提升燃油经济性与载荷能力，同时一体化成型的结构减少了传统拼接支架的焊缝、连接螺栓等潜在失效点，长期运行的可靠性更有保障。设计过程中也充分考虑了增材制造的工艺约束，将成型平台尺寸限制、晶粒尺寸对强度的影响、表面粗糙度控制要求都纳入设计考量，确保设计方案可直接落地生产，无需做大幅工艺调整。
