120mm规格可折叠支腿桌面焊接排烟装置

　　在小型电子焊接、首饰焊接、精细五金件补焊这类作业场景里，作业人员往往面临工位空间局促、大型排烟设备无法布设的问题，焊接产生的助焊剂烟雾、细小焊烟颗粒直接飘散在作业区域，长期接触会对操作人员的呼吸道造成刺激，同时烟雾附着在精密工件表面也会影响后续装配或外观处理效果。这款小型排烟装置的设计，正是瞄准这类零散、小空间的焊接作业需求，没有采用复杂的管道连接结构，完全依托桌面放置的形态完成局部排烟功能。

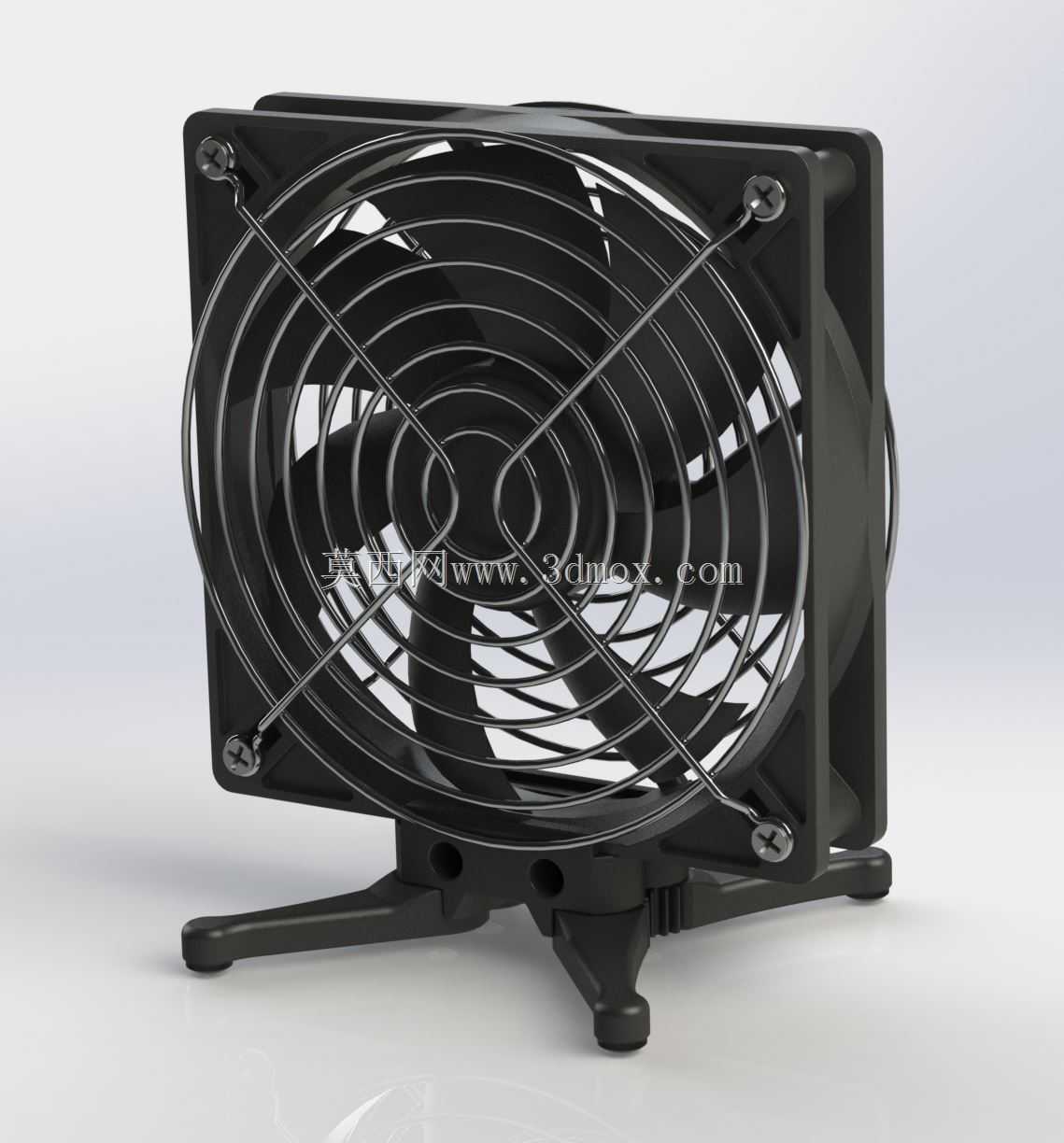

　　从结构组成来看，装置核心采用标准120mm×120mm×25mm规格的无刷直流风扇作为风动力源，这类风扇是工业散热领域的通用标准件，供应链成熟，替换成本极低，无刷结构的运行寿命长，连续作业工况下的稳定性有充足保障，运行噪音控制在可接受范围内，不会对小型作业空间造成额外的噪音干扰。风扇前端加装金属防护网罩，既可以避免作业过程中细小工件、工具意外触碰旋转扇叶造成设备损坏或安全隐患，网罩的环形金属丝结构也不会对进风气流造成过大的阻力损耗，保证进风面的气流均匀覆盖作业区域。

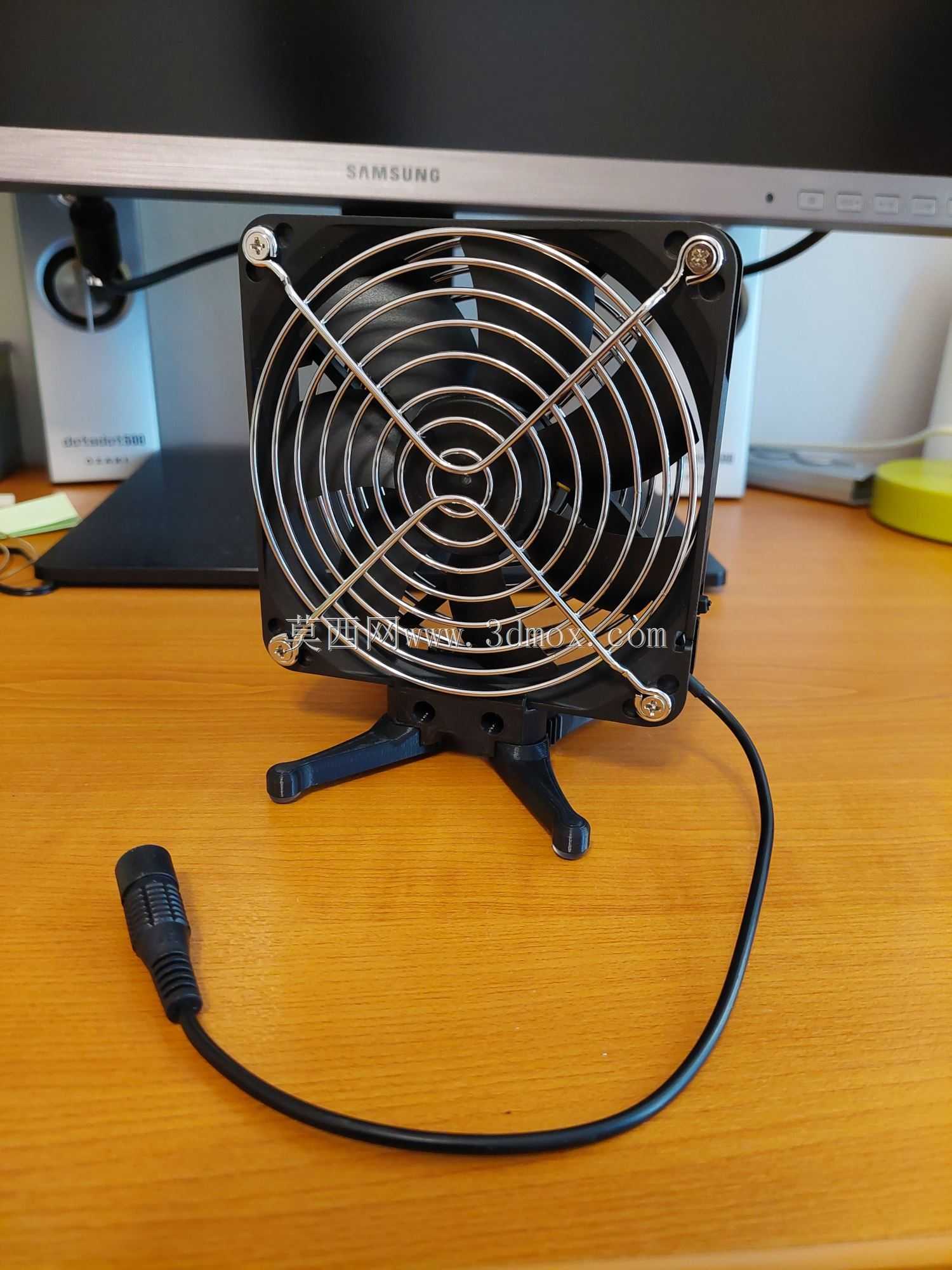

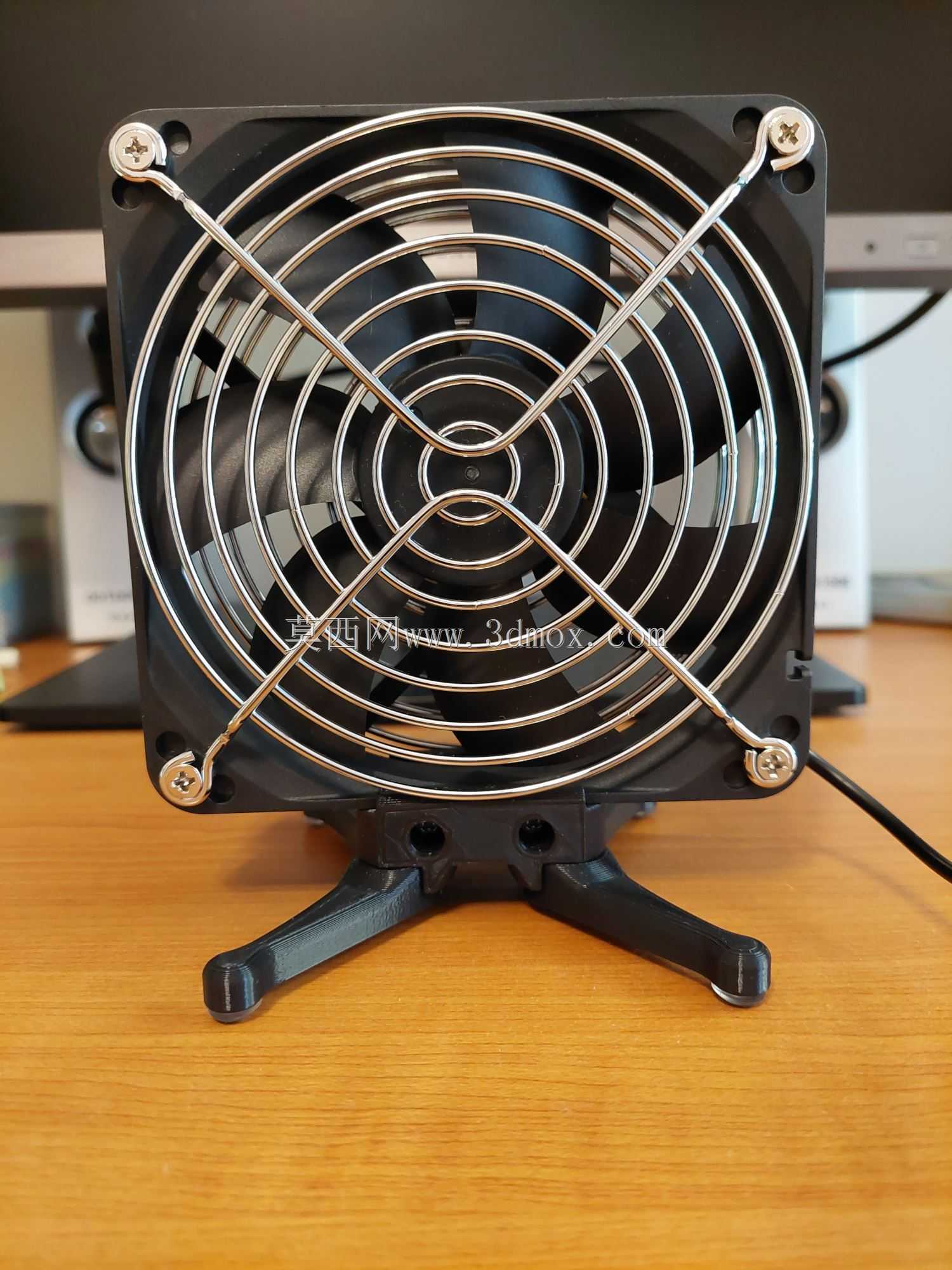

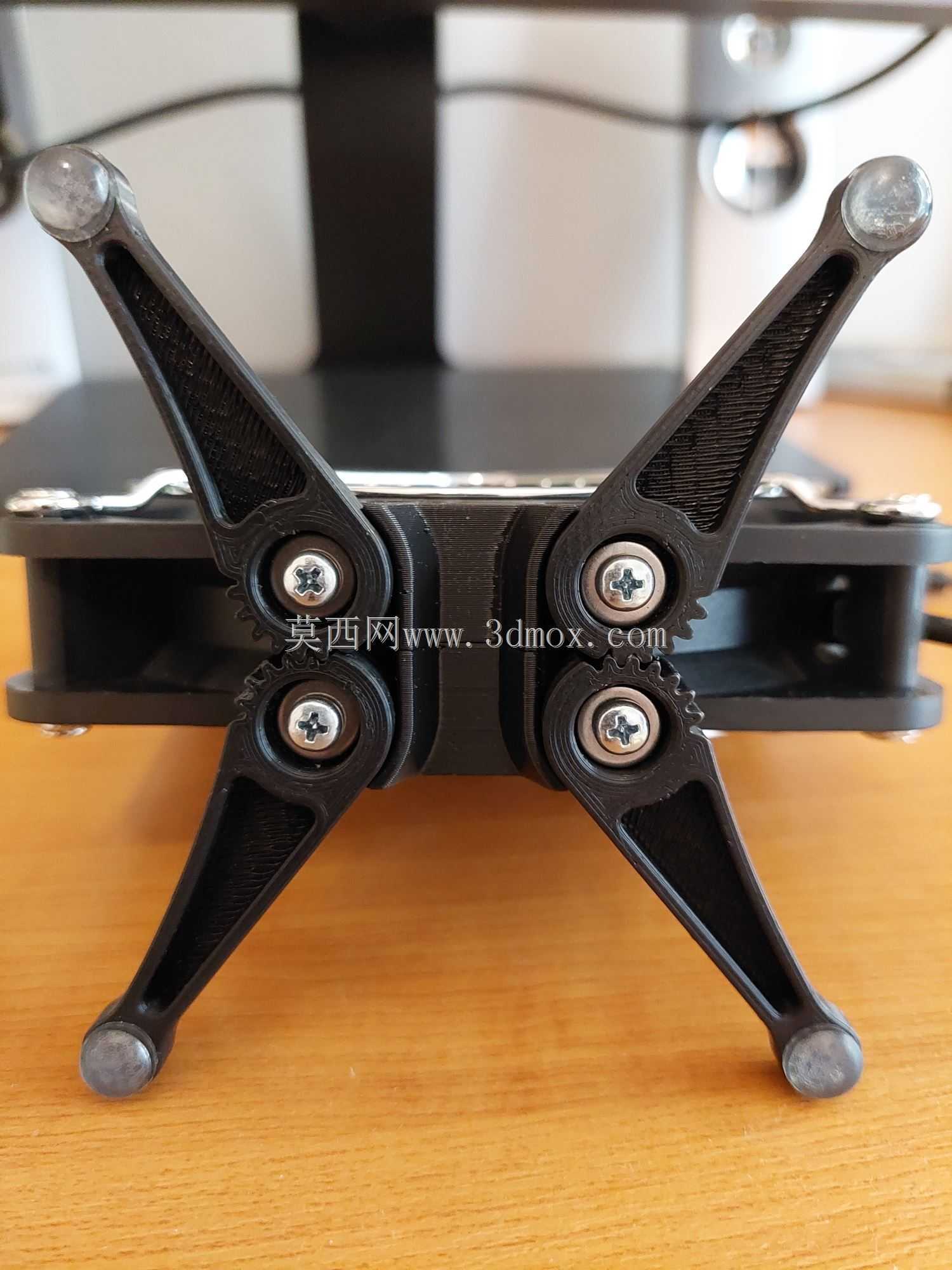

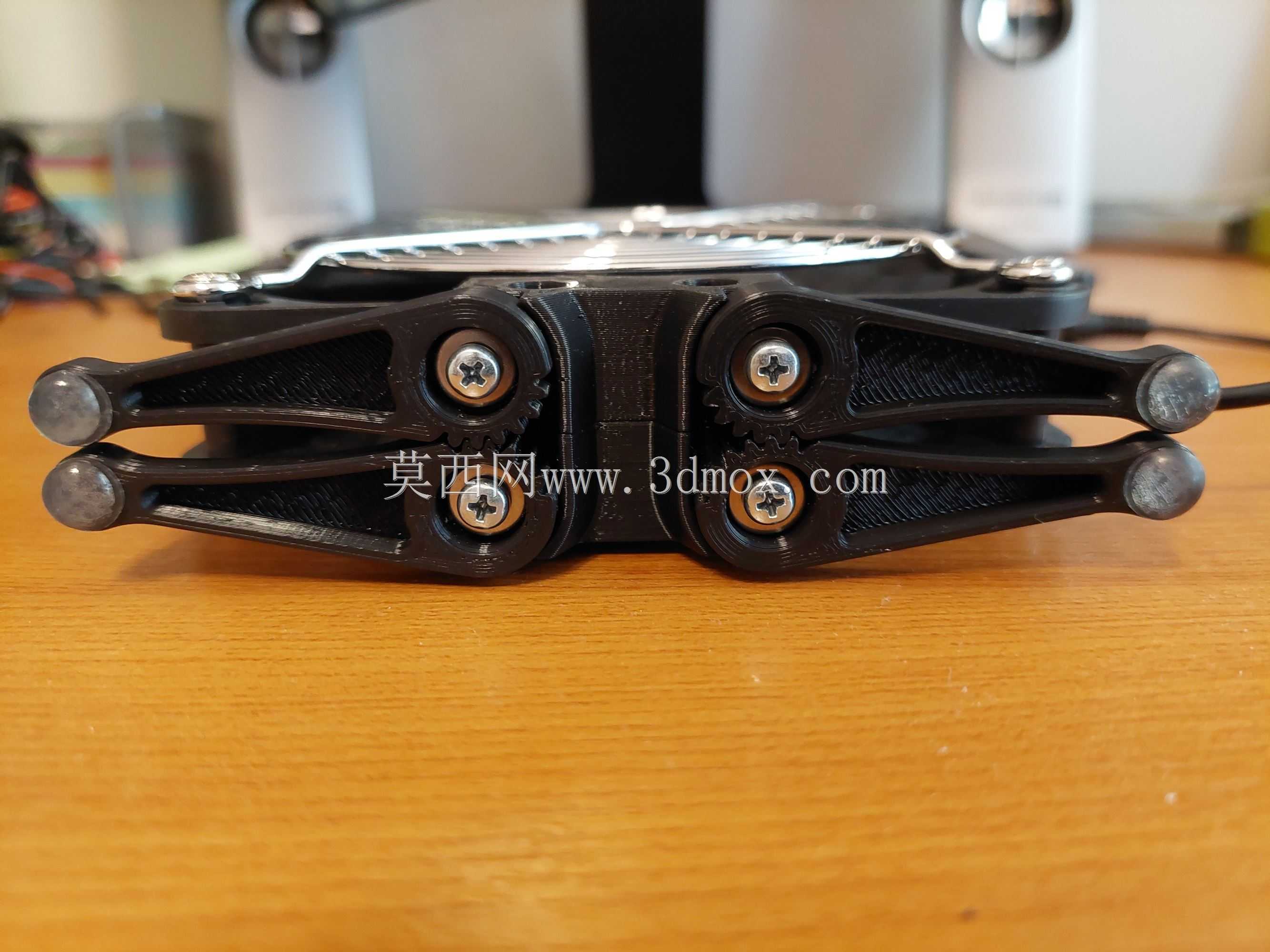

　　装置的支撑部分采用专门设计的可折叠支腿结构，这也是整个设计的核心优化点。支腿通过转轴结构与风扇安装底座连接，非使用状态下支腿可以完全折叠收合，贴靠在风扇壳体侧面，整体收纳后的尺寸与标准120mm风扇本身的外轮廓尺寸基本一致，可以直接放入工具包、设备收纳箱中携带，完全适配流动作业、多工位轮换作业的使用需求。展开状态下，支腿形成三点支撑结构，三个支脚的接触端做了防滑处理，放置在木质桌面、防静电工作台、金属工作台面上都能保持稳定，不会因为风扇运行的轻微振动出现移位。支腿的展开角度经过反复调整，最终让风扇的进风面保持合适的仰角，刚好对准桌面上方10-20cm的常规焊接作业高度，焊烟产生后会被进风气流直接吸入，不会经过操作人员的呼吸区域，排烟路径短，局部排烟效率远高于吊装在高处的普通排风设备。

　　安装边界方面，整个装置不需要额外的固定结构，直接放置即可使用，展开后的占用桌面面积仅为140mm×130mm左右，不会占用过多宝贵的桌面作业空间，对于本身就需要摆放焊台、镊子、焊锡丝、助焊剂等各类工具的小型焊接工位来说，空间友好度极高。除了焊接排烟的核心用途外，在非焊接作业时，该装置还可以直接作为小型桌面台扇使用，为作业人员提供局部送风降温，实现一物多用，提升设备的利用率。

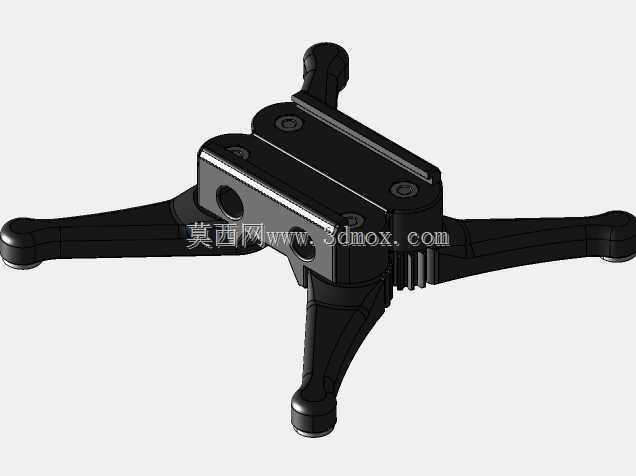

　　设计过程中没有对风扇本身和防护网结构做重新设计，而是直接采用成熟的标准件，仅针对支撑底座和折叠支腿做定制化的3D打印结构设计，这样的设计思路大幅降低了定制部分的结构复杂度，支腿与底座的连接结构没有采用额外的金属连接件，直接通过塑料结构的卡扣与转轴配合实现折叠定位，结构简单可靠，即使支腿出现损坏，也可以单独打印替换支腿零件，维护成本极低。底座与风扇的连接位置预留了标准的风扇安装孔位，与市售绝大多数120mm规格的直流风扇安装孔距完全匹配，用户可以根据自己的风量需求、噪音偏好更换不同参数的风扇，不需要对支撑结构做任何修改，通用性极强。

　　气流组织设计上，没有额外加装导风罩结构，依靠风扇本身的轴向进风特性形成锥形的负压吸引区域，在距离进风面15cm的位置仍然能保持足够的气流速度，足以捕捉常规手工焊接产生的低速上升焊烟，避免烟雾扩散。装置的供电采用通用的直流供电接口，可以直接连接焊台的USB供电口、桌面电源适配器、移动电源等常见供电设备，不需要专门的供电模块，进一步提升了装置的场景适配能力，即使在没有固定市电接口的临时作业场景，也可以通过移动电源供电完成作业。
