奔驰乘用车轮胎带轮毂总成三维设计

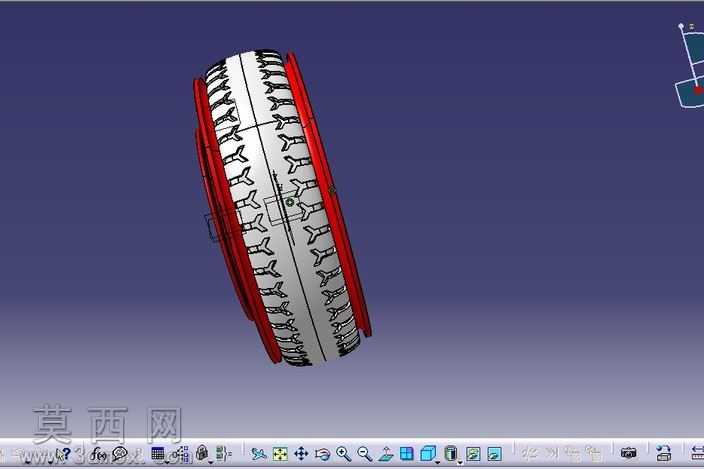

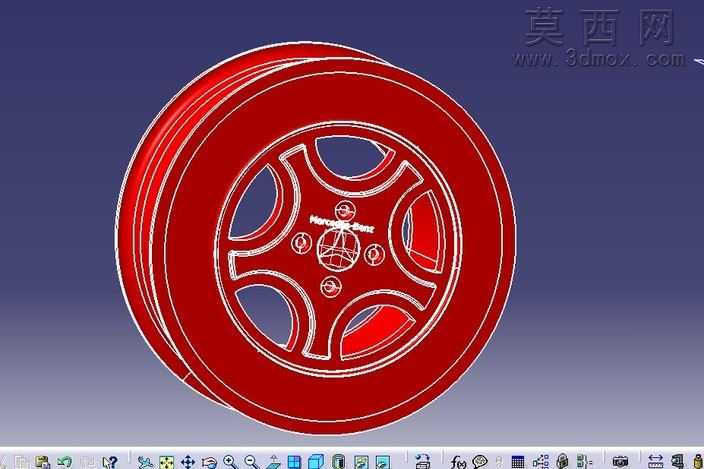

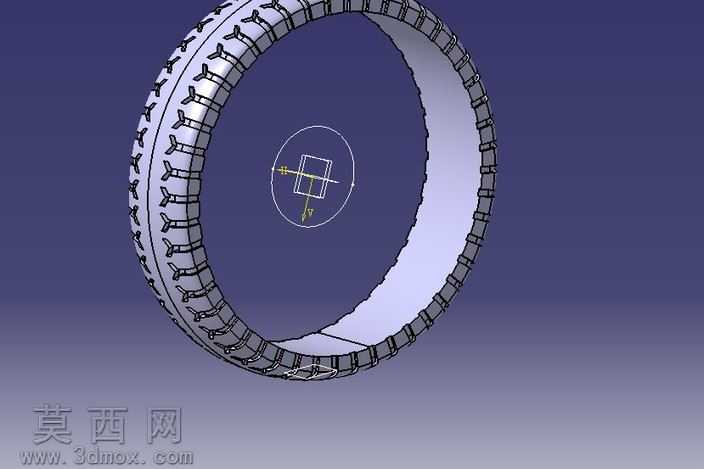

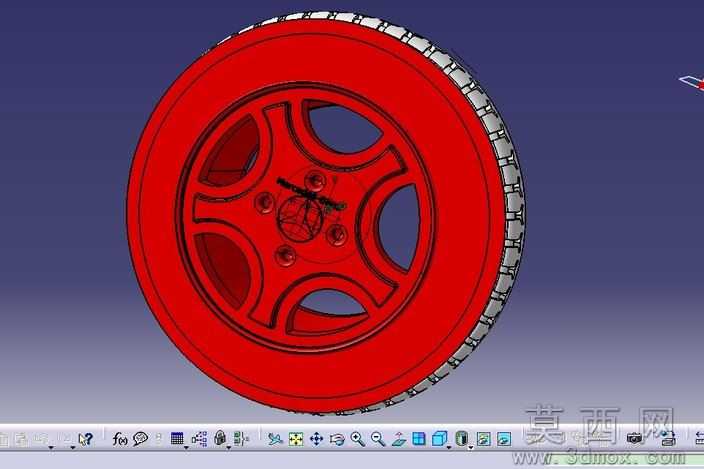

本作品为汽车车轮总成的三维参数化设计成果，建模阶段依托三维设计软件完成全结构的特征化搭建，首先从轮胎的基础轮廓入手，参考乘用车子午线轮胎的标准断面参数，绘制胎侧、胎圈、胎冠的闭合轮廓曲线，通过旋转特征生成轮胎的基础基体，再针对胎面的排水与抓地需求，构建节距式花纹沟槽特征，通过线性阵列结合圆周阵列的方式，将不对称的花纹块均匀排布在胎冠表面，同时还原胎侧的层级标识凹槽、胎圈与轮辋配合的密封接触面结构，确保轮胎部分的几何精度符合实际装配要求。轮毂部分采用多辐条式乘用车轮辋结构，先绘制轮辋的滚压成型断面轮廓，通过旋转生成轮辋基体，再构建辐条的流线型曲面，通过拉伸、放样、倒圆角等特征操作完成单根辐条的造型，经圆周阵列形成完整的辐条组，同时预留轮胎装配的限位台阶、气门嘴安装孔位等细节结构，还原轮毂与轮胎过盈配合的装配关系。材质与渲染阶段，针对轮胎的橡胶材质，调整漫反射颜色为哑光炭黑色，添加细微的颗粒质感贴图模拟橡胶表面的磨砂触感，设置较低的反光度与较高的粗糙度，还原橡胶材质的光学特性；轮毂部分采用亮面金属烤漆材质，基底为高反光的铝合金质感，表面添加透明清漆层的反射效果，边缘处做细微的倒角高光处理，模拟量产车轮毂的表面工艺效果；场景搭建采用渐变深蓝色背景，添加柔和的环境光与定向补光，突出轮胎花纹的立体层次与轮毂的金属光泽，通过多角度旋转展示总成的装配结构与外观细节。设计思路上以奔驰乘用车的配套车轮为参考原型，优先保证结构的装配合理性，所有配合尺寸均参考民用乘用车车轮的通用标准，既还原了民用轮胎的外观细节，也保留了轮辋与轮胎配合的内部结构特征，可用于汽车结构教学、整车装配模拟、渲染展示等场景，整体建模过程采用全参数化特征搭建，后续可通过修改参数调整轮胎扁平比、轮毂辐条数量、花纹样式等，适配不同车型的车轮设计需求。
