CREE LED强光手持照明手电筒结构

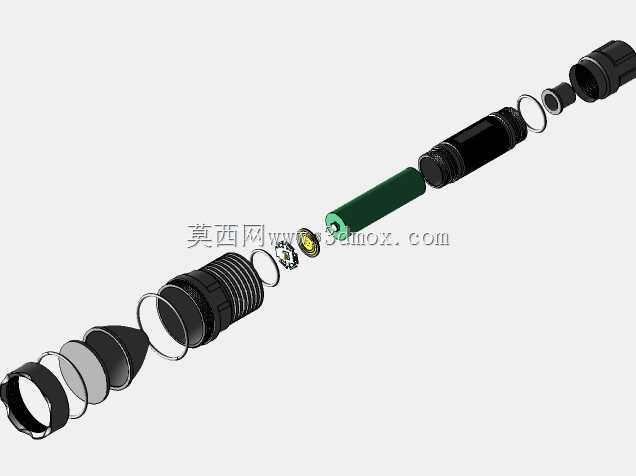

　　这款采用CREE LED作为发光核心的手持照明设备，在户外作业、设备检修、应急搜救等场景中有着极高的使用频次，不同于民用消费级的简易手电，该结构在设计之初就充分考虑了工业场景下的使用需求，从结构可靠性到握持手感，从散热路径到密封性能，每一处细节都围绕长期高频使用的工况做了针对性优化。从拆解的爆炸视图可以清晰看到整个产品的装配逻辑，整筒采用分段式同轴装配结构，所有零件均沿筒体中心轴线排布，这种布局的优势在于装配工序简单，同轴度容易保证，同时能让筒身受力均匀，在意外跌落或者挤压时不会出现局部应力集中导致的结构开裂。灯头部分作为核心发光区域，最前端设置了钢化玻璃镜片与金属压圈，压圈采用细牙螺纹与灯头壳体连接，既可以压紧镜片保证前端密封，

　　也能在镜片磨损后快速拆卸更换；镜片后方是反光杯，采用抛物面设计，内壁做高反光处理，能够将CREE LED发出的侧向光线精准汇聚成平行光束，保证远射照明时的光斑均匀度，不会出现明显的暗圈或者杂光。LED发光元件固定在铝基导热基板上，基板与灯头壳体之间填充导热介质，直接将工作时产生的热量传导到整个金属灯头外壳上，避免LED结温过高导致光衰或者寿命缩短，这一点对于长时间高亮工作的工业场景尤为重要，很多民用手电忽略散热设计，连续高亮十几分钟就会出现亮度骤降，而该结构的散热路径设计可以支持长时间持续高亮工作。灯头与筒身的连接部位设置了O型橡胶密封圈，同时采用多圈梯形螺纹连接，既可以保证连接强度，也能实现IPX级别的防水防尘能力，

　　在雨天或者多粉尘的检修场景下使用，不会因为进水或者进尘导致电路故障。筒身中段是电池容纳腔，采用标准尺寸的圆柱电池供电，腔体内壁设置了导电接触弹片，尾部设置了弹簧结构，既可以保证电池在晃动时不会出现接触断电，也能兼容不同长度公差的同规格电池，避免因为电池尺寸误差导致装不进去或者接触不良。筒身外壳做了防滑滚纹处理，滚纹的深度和间距经过反复调整，既保证戴手套操作时能有足够的摩擦力拧开筒身更换电池，也不会因为纹路过于尖锐导致握持时硌手，筒身的直径设计贴合成年人手掌握持尺寸，长时间手持不会产生明显的酸胀感。尾部开关采用内嵌式设计，开关端面略低于筒身尾部平面，这样的设计可以避免手电放置时误触开关点亮，浪费电池电量，开关周边同样设置了密封结构，

　　保证尾部的防水能力。整个产品的所有配合面都做了公差匹配设计，螺纹配合的间隙控制在合理范围，既不会因为间隙过小导致拧动卡滞，也不会因为间隙过大出现松旷晃动；密封圈的压缩量经过计算，既能保证密封效果，也不会因为压缩量过大导致装配阻力过大，日常维护拆解困难。在实际使用中，这款手电可以满足设备巡检时的局部照明需求，也能在户外抢修时提供足够亮度的远射照明，结构上没有易损的脆弱部件，所有受力部位都做了壁厚加强，从一米高度自由跌落到水泥地面也不会出现结构损坏或者电路故障。设计过程中没有采用多余的装饰性结构，所有外观特征都服务于功能需求，比如灯头部位的散热筋既可以增加散热面积，也能在拧动灯头调整焦距或者拆卸时提供额外的摩擦力；筒身的防滑纹路除了提升握持手感，也能在滚压加工时提升筒身的结构强度。整筒的装配不需要特殊工装，所有零件都可以手工完成组装，后期维护更换易损件也非常方便，不需要专业工具就能完成密封圈、镜片、开关这些易损部件的更换，大幅降低了全生命周期的使用成本。电路部分设置在灯头内部，做了恒流驱动设计，可以保证电池电压在使用过程中下降时，LED的亮度不会随之降低，直到电池电量耗尽前都能维持稳定的照明输出，避免使用过程中亮度逐渐下降影响作业效率。接触件全部采用导电性能优异的铜质材料，表面做电镀处理防止氧化，避免长期使用后接触电阻过大导致压降增加、亮度降低的问题。
