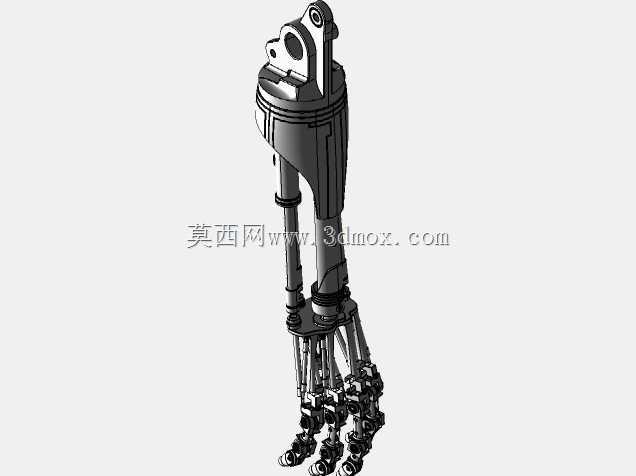

仿生机体内臂机械结构三维设计

　　这套仿生机械内臂结构，核心面向仿生假肢、特种作业机械臂、人形机器人肢体开发场景设计，可直接适配需要类人上肢动作逻辑的设备端，替代传统刚性机械臂在狭小空间、人机协作场景下的动作局限。从实际落地场景来看，该结构既可以作为上肢假肢的核心承载骨架，匹配肌电信号控制模块实现抓握、抬升、旋转等日常生活动作，也可搭载在小型排爆机器人、狭小空间检修机器人上，完成常规直臂结构无法实现的多自由度弯折操作，在工业设备内腔检修、灾后狭窄空间搜救场景下，能依托类人肢体的动作逻辑绕过障碍物抵达作业点位。

　　结构设计上，整体采用分段式承载思路，上臂段设置主铰接支座，预留的安装孔位可直接对接肩部旋转驱动模块，支座处的轴孔配合公差按照H7/g6间隙配合设计，既保证旋转动作的顺滑度，又能控制径向窜动量在0.02mm以内，避免动作过程中出现结构晃动。上臂主体采用变截面薄壁结构，在保证纵向承载能力的前提下，尽可能削减结构自重，壁厚从铰接端的4mm逐步过渡到肘关节处的3mm，对应位置设置环形加强筋，抵消长期往复弯折带来的应力集中问题，筋条高度控制在2mm，不会额外增加结构外轮廓尺寸，保证外部包覆蒙皮或防护套时不会出现干涉。

　　肘关节位置采用交叉轴铰接设计，可同时实现前后弯折与小幅度内外旋动作，区别于传统单轴肘结构仅能实现单平面弯折的局限，该交叉轴结构的两个旋转轴夹角设置为12度，匹配人体肘关节的自然活动角度范围，避免动作过程中出现违和的运动轨迹。肘关节处的走线槽采用内置式设计，所有驱动线缆、信号线路都可从臂体内部的中空通道穿过，不会在臂体外部裸露线缆，既避免作业过程中线缆被剐蹭拉扯损坏，也能让整体外观更整洁，减少动作过程中的额外阻力。

　　前臂段设置多组平行连杆结构，用来同步驱动末端指节的抓握动作，连杆的铰接点位置经过运动学仿真优化，当肘关节弯折到任意角度时，末端手腕位置都能保持稳定的姿态，不会因为上臂的动作带动末端出现不必要的偏转。手腕位置设置万向铰接结构，可实现三个自由度的旋转动作，铰接处的限位凸台严格限制旋转角度在人体手腕的正常活动范围内，避免过转导致内部结构损坏或者驱动线缆被扯断。

　　安装边界方面，上臂顶端的对接法兰直径为32mm，均布4个M3安装螺孔，孔位中心距24mm，可直接匹配常规的肩部旋转舵机输出法兰，不需要额外设计转接件。臂体完全收拢状态下的总长度为218mm，完全伸展状态下总长度为225mm，最大外径出现在上臂铰接位置，为38mm，前臂段最大外径为22mm，整体外轮廓没有尖锐凸起，所有棱边都做了R1.5的圆角处理，在人机协作场景下不会剐蹭操作人员或者周边设备。末端指节的安装接口采用标准的模块化快拆设计，可根据不同作业需求更换两指抓持、三指柔性夹爪或者专用工具头，更换时仅需要拧下2颗固定螺丝即可完成对接，不需要拆解整个臂体结构。

　　从受力特性来看，臂体在水平伸展状态下可承载末端1.5kg的负载，完全满足日常假肢使用或者小型检修作业的负载需求，铰接位置的衬套采用自润滑材质设计，长期往复动作不需要额外加注润滑脂，维护成本更低。内部中空通道的直径最小处为8mm，可同时容纳6根直径1.2mm的驱动线缆与2根信号控制线，走线空间充足，不会出现线缆挤压弯折导致信号中断的问题。
