30x30规格带安装孔槽工业铝型材截面结构

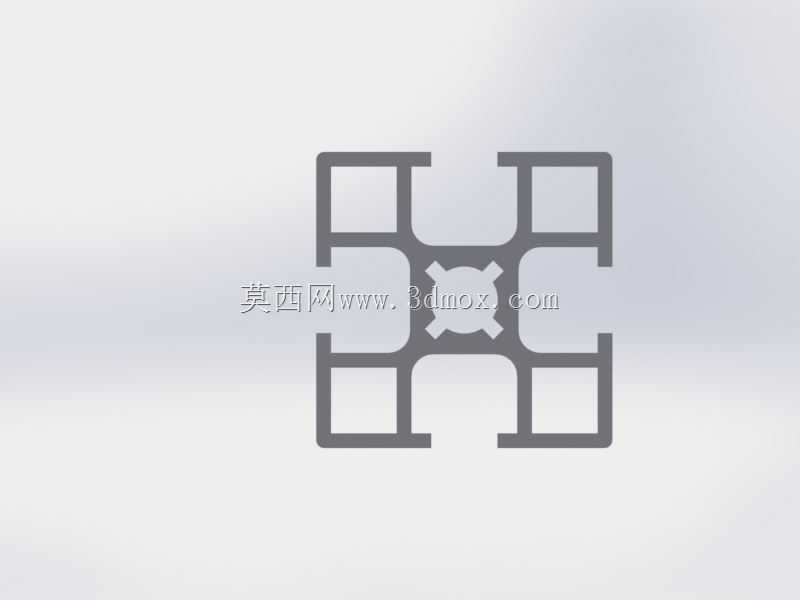

　　在非标自动化设备的机架搭建、生产线防护围栏制作、小型设备工作台支撑这类场景里，铝型材一直是结构工程师选型时的优先选项，这款30x30截面的特殊铝型材，就是针对轻载紧凑安装场景优化的型材品类。日常做小型检测设备的外框架、桌面型工装的支撑骨架、输送线侧边的挡边安装基座时，常规欧标3030型材要么槽口尺寸不匹配定制的紧固件，要么中间的安装孔位无法适配快拆式的附件安装，这款型材在截面设计上就针对性解决了这些现场遇到的实际问题。从截面结构来看，型材四个方向都预留了标准的安装槽位，槽口尺寸做了适配常用T型螺栓的优化，不需要额外扩孔或者更换特殊紧固件，现场装配的时候可以直接把角件、连接板、传感器安装座顺着槽口滑入，

　　调整位置的时候只需要松掉螺栓就能滑动调整，比焊接钢结构的调整效率高很多，也不会出现焊接变形导致的安装面错位问题。型材中心预留的6.8mm直径安装孔，是专门为了穿装走线、或者安装贯穿式的连接杆设计的，做多层结构的机架时，层板的支撑柱可以直接穿过这个中心孔，不需要在型材端面额外攻牙或者加装端面连接板，既节省了装配的零件数量，也能让层板的支撑强度更均匀，不会因为单点连接出现层板晃动的情况。槽口的凹槽深度控制在6.5mm，这个尺寸是经过实际装配验证的，既可以保证T型螺母卡入后不会出现转动滑脱的问题，也不会因为槽深过大导致型材的侧壁壁厚过薄，影响整体的抗弯强度。做设备框架的时候，经常会遇到需要在型材侧面安装亚克力防护板、钣金门板、

　　走线槽这类附件的情况，这款型材的外轮廓四个边都是平整的直面，没有多余的凸起结构，安装平板类附件的时候可以直接把板材贴在型材表面，用槽内的螺母配合压块就能固定，不需要额外加装密封条或者调整垫片来填补缝隙，防护等级更容易满足车间的防尘要求。在安装边界上，这款30x30的型材外轮廓尺寸控制非常精准，相邻两根型材用直角角件连接的时候，拼接后的外框尺寸误差可以控制在0.2mm以内，做对安装尺寸精度要求高的小型设备外罩时，不会因为型材本身的尺寸偏差导致门板、面板装不上的问题。和同规格的常规铝型材相比，这款型材的截面筋板布局做了优化，在同等米重的情况下，垂直方向的抗弯强度提升了大概15%左右，做跨度600mm以内的横梁支撑时，

　　中间的挠度变形量可以控制在0.1mm以内，用来安装小型的气动元件、检测传感器的时候，不会因为型材变形导致传感器的检测位置出现偏移，减少设备调试时的校准工作量。现场做设备改造的时候，这种型材的切割也非常方便，用普通的铝材切割机就能完成定长切割，切割端面不需要做特殊的打磨处理，只要把毛刺去掉就能直接装配，不需要像钢材那样做表面喷漆、防锈处理，型材本身的阳极氧化表层就有不错的耐磨和防腐蚀能力，在普通的机加工车间、装配车间环境里使用，不会出现生锈掉漆的问题，后期设备拆解改造的时候，型材还能重复利用，比一次性的焊接钢结构框架成本更低。在做模块化的工装治具台的时候，这款型材的中心孔还可以用来安装定位销，不同的工装模块可以通过中心孔的定位销快速拼接，不需要每次都重新测量定位，换型的时候只需要拔掉定位销就能更换不同的功能模块，非常适合多品种小批量的生产场景。另外在走线设计上，除了中心孔可以穿线，侧面的槽口也可以嵌入走线槽，把设备的电源线、传感器信号线都藏在槽内，不会出现线缆外露杂乱的问题，既美观也能避免车间里的工件、工具刮蹭到线缆造成设备故障。
