适配4040T型槽的Nema17扁平电机安装支架

　　在桌面级自动化设备、小型数控雕铣装置、3D打印运动模组以及各类非标自动化单机的搭建过程中，步进电机的安装固定一直是影响整机运行精度与装配效率的关键环节，尤其是采用4040系列工业铝型材搭建框架的设备，往往需要适配型材T型槽结构的专用安装件来完成电机的定位固定，避免额外加工转接件带来的装配公差累积与成本上升。这款适配Nema17规格步进电机的扁平安装支架，正是针对4040铝型材T型槽安装场景开发的结构件，从实际装配需求出发，在结构设计上做了多维度的适配优化。

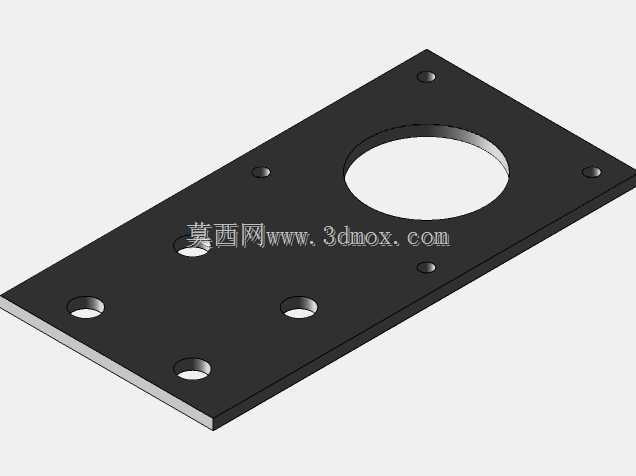

　　从结构形态来看，这款支架采用整体平板式扁平设计，整体厚度控制在适配T型槽螺母安装的合理区间，不会在电机安装面与型材表面之间形成过高的凸起，能够有效压缩电机安装后的轴向占用空间，对于安装空间局促、对Z向或者轴向尺寸有严格限制的紧凑型设备来说，这种低轮廓的设计能够大幅提升空间利用率，避免支架突出部分与设备内的运动部件、走线槽或者其他结构件产生干涉。支架主体的中心位置开设了适配Nema17电机输出轴的贯穿圆孔，孔径尺寸匹配常规42系列步进电机的输出轴外径以及轴端联轴器的安装避让需求，电机安装到位后，输出轴可以无阻碍地穿过支架中心孔，与后续的传动部件比如同步轮、丝杠联轴器或者齿轮直接连接，不需要额外在支架上做二次扩孔加工。

　　围绕中心的电机轴避让孔，支架板面按照Nema17电机的标准安装孔位布局，设置了对应的电机固定螺纹孔位，孔位的中心距严格遵循Nema17电机的安装尺寸规范，能够保证电机安装后与支架的同轴度，避免电机输出轴出现偏斜，进而导致传动过程中出现联轴器磨损、同步带跑偏或者传动卡滞的问题。除了电机固定孔位之外，支架的板面上还设置了多组用于与铝型材T型槽连接的安装通孔，这些孔位的布局完全匹配4040铝型材的T型槽间距，安装时只需要将T型螺母预先卡入铝型材的T型槽内，对准支架上的安装孔位拧入紧固件即可完成固定，不需要在铝型材上做钻孔、攻丝等二次加工，大幅降低现场装配的工作量，同时也方便后期对电机位置进行微调，适配不同的传动中心距需求。

　　在实际设备搭建场景中，这类支架的应用范围非常广泛，比如在采用4040铝型材搭建框架的桌面型皮带传动输送机上，需要将Nema17步进电机固定在型材端部驱动主动辊，使用这款支架可以直接将电机贴合固定在型材的T型槽面上，不需要额外焊接或者加工电机安装立板，装配完成后电机的输出轴与主动辊轴的平行度更容易保证，能够有效减少皮带传动过程中的跑偏问题。在小型丝杠传动的直线滑台模组搭建中，这款扁平支架可以直接固定在型材的端面或者侧面，将Nema17电机与丝杠端部直接连接，扁平的结构不会增加滑台端部的整体尺寸，让整个滑台的结构更加紧凑。在一些非标自动化的分拣、送料小设备上，经常需要在铝型材框架的不同位置加装Nema17电机来驱动摆杆、拨轮等执行部件，这款支架可以灵活固定在型材T型槽的任意位置，不需要提前预留安装位，大幅提升设备搭建的灵活性。

　　从设计思路上来说，这款支架没有采用常见的L型折弯立板结构，而是选择了整体平板式的扁平结构，一方面是因为平板结构的加工工艺更简单，无论是采用板材激光切割下料还是铣削加工，都能获得更高的平面度，保证电机安装面与型材安装面的平行度，避免折弯加工带来的角度误差导致电机安装偏斜；另一方面，平板式结构的整体刚性更好，在电机运行产生振动的工况下，不会像折弯件那样容易出现共振或者结构变形，能够保证电机长期运行的稳定性。支架上的所有安装孔位都做了沉孔设计，紧固件安装后钉头不会突出支架表面，既可以避免突出的钉头刮伤设备走线或者操作人员，也能让电机安装面完全贴合支架板面，保证安装的贴合度。

　　在安装边界尺寸上，这款支架的整体长宽尺寸完全覆盖Nema17电机的安装轮廓，同时边缘延伸到4040铝型材的T型槽有效安装范围，保证与型材连接的紧固件有足够的连接强度，不会因为支架尺寸过小导致连接点受力集中，在电机频繁正反转、启停的工况下出现连接松动的问题。支架的板面边缘做了倒角处理，没有尖锐的毛刺和棱角，在装配过程中不会划伤操作人员的手部，也不会刮破设备的电缆绝缘层。从长期使用的角度来看，这种平板式支架的结构没有应力集中的薄弱位置，在承受电机运行的振动载荷时，不容易出现开裂或者变形的问题，相比结构复杂的折弯件或者焊接件，可靠性更高，维护也更加方便，一旦出现紧固件松动的情况，直接拧紧即可，不需要对支架本身做校正或者维修。

　　对于从事非标设备设计、小型自动化装置搭建的结构工程师来说，这类标准化的适配支架能够大幅减少设计过程中的重复建模工作量，不需要每次设计铝型材框架设备时都重新绘制电机安装板，直接选用这类经过实际工况验证的标准结构件，既可以缩短设计周期，也能降低加工出错的概率，提升设备的装配效率。在实际选型过程中，只需要确认所使用的电机为Nema17规格、框架型材为4040系列T型槽铝型材，就可以直接选用这款支架，不需要额外核对复杂的安装尺寸，孔位的适配性已经经过多场景的装配验证，能够有效避免设计阶段出现的孔位不匹配、尺寸干涉等常见问题。
