七十毫米电动涵道风机旋转叶轮

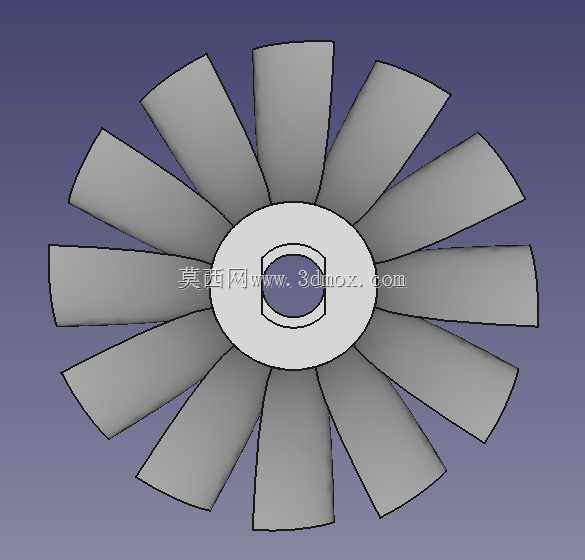

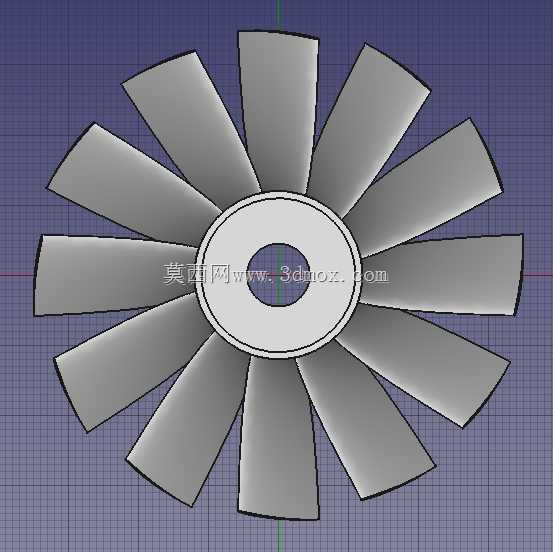

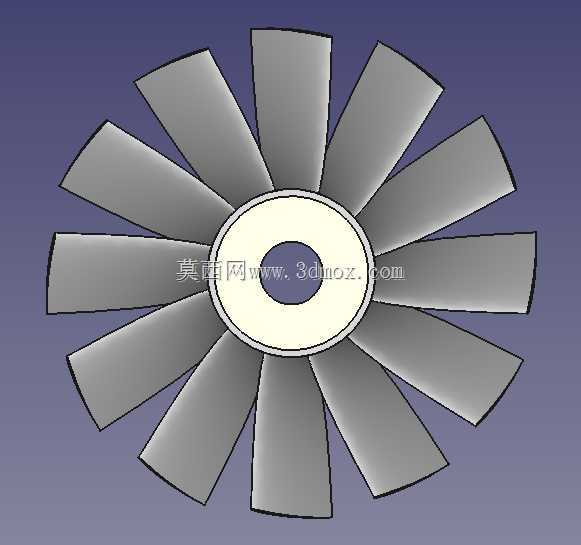

　　该叶轮主要面向小尺寸电动涵道风机的结构设计与气动布置场景，常见于模型动力系统、紧凑型送风装置、试验风道以及需要在有限环形空间内建立稳定气流的设备中。与普通外露轴流风扇相比，涵道式叶轮在工作时被外圈风道约束，叶尖泄漏受到限制，气流进入和排出路径更集中，因此在相同外径下能够获得较规整的流场，也便于整机进行模块化安装。模型采用七十毫米级外径作为核心边界，叶片围绕中心轮毂呈周向均布，整体为一体式旋转部件，适合用于校核叶片与涵道内壁的间隙、中心安装孔与电机轴的配合关系，以及前后方向上的装配空间。

　　从实际用途看，这类部件承担把电机旋转机械能转化为轴向气流的任务。叶轮旋转时，各叶片以一定安装角切入空气，使气流沿轴向加速通过涵道。顺时针转向的布置对应特定动力输出方向，在选型和装配时需要与电机旋向、风道入口方向以及设备排风方向保持一致。若旋向或叶片朝向判断错误，虽然部件仍可安装，但送风效率、压力建立和噪声表现都会明显偏离设计预期。三维结构中叶片数量较多，单片叶型从根部向 tip 方向延伸，叶根与轮毂平滑过渡，叶尖外缘形成接近涵道内壁的旋转边界，这种布置有利于减少叶片间流道的突变，也使气动载荷分布更加连续。

　　设计思路上，中心轮毂并非单纯的定位圆盘，而是承担轴系连接、叶片支承和入口导流三重作用。轮毂中部设置安装孔，用于与电机输出轴或转接套连接；孔周区域保留足够材料厚度，以承受拧紧、扭转和高速旋转带来的载荷。轮毂外圆与叶根连接处采用圆角过渡，避免在叶片根部形成尖锐应力集中。对于高速旋转件而言，叶根区域是交变载荷较明显的位置，若过渡半径过小，长期运行后容易在注塑纤维取向、层纹或材料薄弱处产生裂纹风险。因此在结构细化时，不仅要关注叶片外形，还要保证根部圆角、轮毂壁厚和轴向压紧面之间的协调。

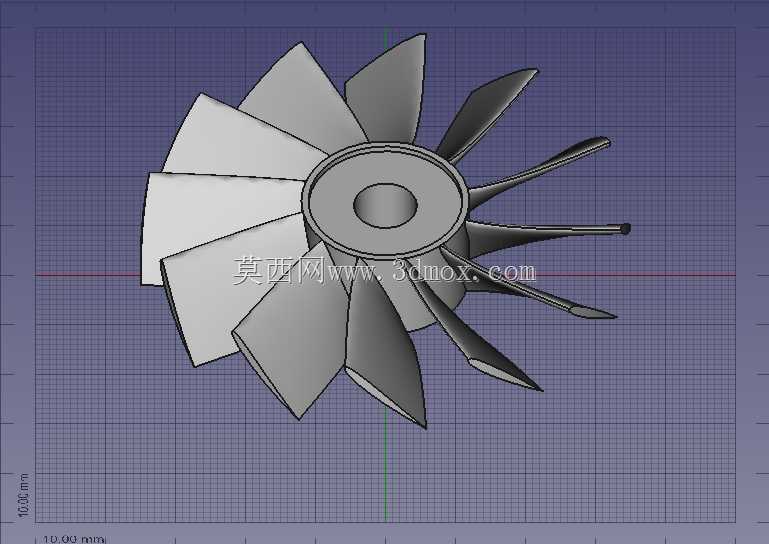

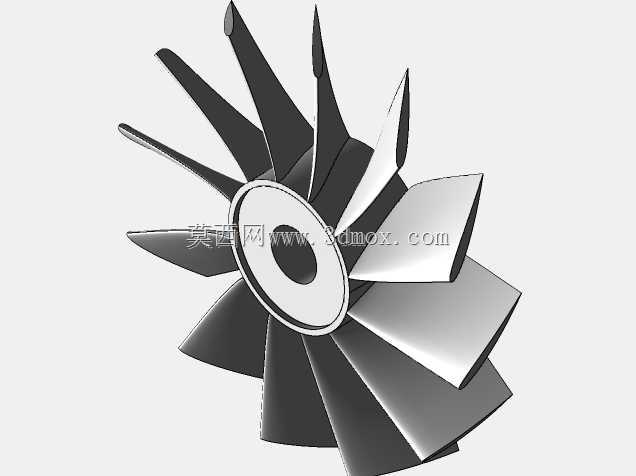

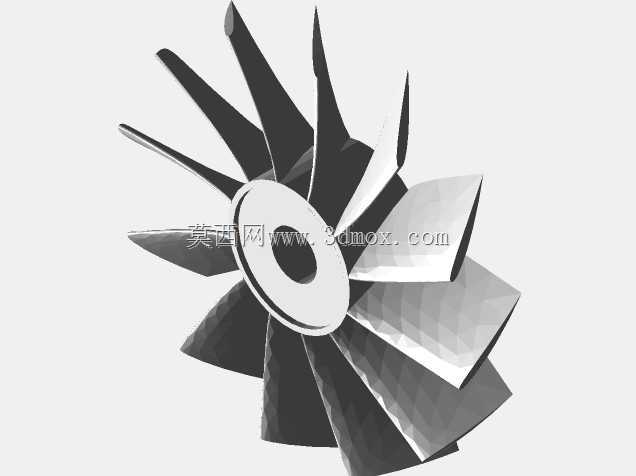

　　叶片外形采用空间扭转曲面，而不是简单平板叶片。前缘、后缘、叶盆和叶背之间存在连续曲率变化，使不同半径处的线速度差异能够通过安装角变化得到补偿。靠近轮毂处圆周速度较低，叶片角通常更明显；靠近外缘处圆周速度较高，叶型姿态相对平缓。这样的曲面处理有助于让气流沿径向各段获得较一致的做功趋势，减少局部失速和涡流。叶片前缘承担气流导入，后缘决定气流离开方向，二者的轮廓精度会直接影响风机的推力、风量和噪声。模型中叶片末端具有较宽的气动面，说明该结构更重视小直径涵道内的气流推动能力，而不是单纯追求轻薄外观。

　　安装边界方面，七十毫米外径是整机布局的首要约束。设计涵道外壳时，内壁应与叶尖保持小而安全的径向间隙；间隙过大会增加叶尖回流，间隙过小则可能在振动、热膨胀或制造误差下产生擦碰。轴向尺寸上，叶轮需要在电机轴端、涵道入口和出口整流件之间留出位置，中心孔深度与轮毂厚度要匹配电机轴伸出长度，并保证锁紧螺母或桨夹压紧面能够可靠贴合。若用于模型动力，还需考虑电机座、静子叶片、涵道筒和外壳加强筋的相对位置，避免旋转叶片与固定结构发生干涉。

　　在设备集成中，该叶轮不仅是气动件，也是动平衡和安全设计的关键件。多叶片周向均布有利于降低单个叶片通过频率带来的脉动，但材料密度不均、安装偏心或轴孔同轴度偏差仍会引起振动。实际建模时应重点检查叶轮旋转体与中心孔的同轴关系、叶尖圆度、各叶片质量分布以及轴向定位面的平面度。对于需要高速运转的场景，叶轮外通常必须设置涵道保护筒，既构成气流通道，也防止叶片意外断裂后向外扩散。若用于低速冷却或送风设备，则可结合支架、防护网和电机安装筒进行整体结构设计。

　　从建模角度看，该类零件适合通过中心轮毂、单叶型曲面和圆周阵列的方式建立参数化结构。先确定外径、孔径、轮毂直径、叶片数和轴向宽度，再完成单片叶片的空间曲面与根部过渡，最后按周向阵列形成完整叶轮。这样既便于调整叶片数量和安装角，也能在后续改型时快速适配不同电机功率、涵道长度或性能目标。整体结构紧凑，边界清晰，能够为小尺寸电动风机的结构干涉检查、气动外形评估、装配关系确认和样机加工提供直接参考。
