涡轮增压器离心压气机叶轮结构

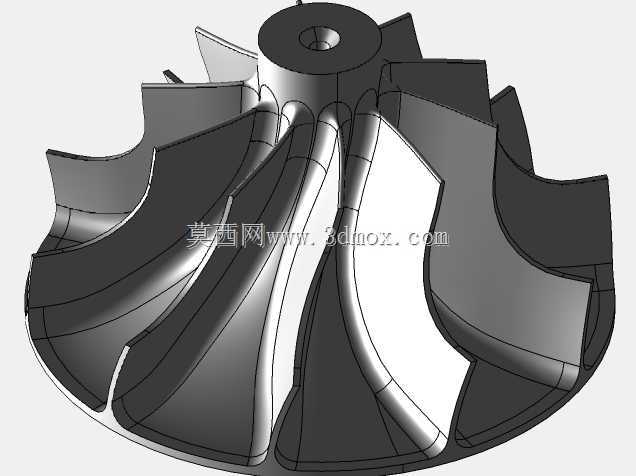

　　该模型呈现的是涡轮增压器中压气机端的离心式叶轮，属于高速旋转部件，主要承担空气压缩与输送任务。叶轮安装在增压器转子轴端部，随涡轮端输出的转速同步旋转，新鲜空气进入叶轮中心区域后，被沿径向布置的曲面叶片带动加速，在离心力作用下向外缘流动，随后进入压气机蜗壳和扩压通道，速度能逐步转化为压力能，最终向发动机进气歧管提供更高密度的充量。对于车用柴油或汽油增压发动机，该部件直接影响低速扭矩响应、高速功率输出、燃油雾化质量以及排放控制水平；在小型燃气轮机、航空辅助动力、燃料电池空压机和工业通风增压设备中，类似结构也常作为核心气动元件使用。

　　从结构功能看，叶轮由轮毂、叶片、轮盘外缘和中心安装孔组成。轮毂采用从中心向外侧逐渐展开的回转曲面，既为叶片提供连续支撑，也控制气流在轮盘侧的流动路径。叶片沿圆周均匀分布，进口段靠近轴心，出口段延伸至较大半径处，叶型在空间中同时发生弯曲和扭转，这种造型不是单纯的外观曲面，而是为了匹配气流从轴向转入径向再转向周向输出的复杂运动。叶片前缘需要降低进气冲击，尾缘则要控制出口气流角和尾迹损失；压力面与吸力面之间的曲率变化，决定了叶片对气体做功的分布。若叶型过渡不顺，容易在高转速下产生局部分离、喘振边界收窄或叶轮效率下降。

　　设计这类叶轮时，首先要明确流量、压比、转速和目标效率区间，再据此确定叶轮进口直径、出口直径、叶片数、叶尖宽度以及轮毂比。中心孔与轴端的配合需要考虑锁紧方式、定位精度和高速动平衡要求，轮毂背面通常还要预留密封、挡圈或锁紧螺母相关边界。模型中的中心孔体现了轴装式结构特征，实际工程中该区域会承受较大离心载荷和装配预紧力，孔径、倒角和端面垂直度都会影响转子系统的同轴度。叶轮外圆与压气机壳之间存在细小叶顶间隙，间隙过大将造成回流泄漏，过小则可能因热膨胀、振动或轴承浮动而发生擦壳，因此外形尺寸和安装边界必须与壳体、轴系、密封件协同校核。

　　材料与工艺层面，小型增压器压气机叶轮常采用铝合金铸造成型，后经五轴加工修正关键型面；高温升或高转速场合也可能使用钛合金或高温复合材料。叶片较薄，轮盘与叶片交接处需要设置合理圆角，以降低应力集中。高速旋转时，离心载荷使轮盘产生环向和径向应力，叶片自身则受到拉伸与弯曲复合作用，气动压力、温度梯度和振动激励还会叠加在结构上。因此，三维建模不仅要建立可见叶片曲面，还需保证相邻叶片周期一致、叶根过渡连续、中心安装基准明确，便于后续进行有限元强度分析、模态计算和模态避频。

　　在整机装配关系中，该叶轮位于压气机壳内部，前方对接进气管路或进气导风结构，后方与涡轮转子轴、轴承体、密封环和锁紧件组成转子组件。压气机壳的蜗室轮廓需要与叶轮出口宽度和外径匹配，扩压器通道则负责将叶轮甩出的高速气流进一步减速增压。若用于发动机台架开发，叶轮特性还要与喷油系统、进排气歧管、中冷器和废气放气阀控制策略共同匹配；低转速区域希望叶轮具备较宽稳定流量范围，高转速区域则要限制超速和超温风险。

　　建模时应重点保留叶片空间扭转、轮毂曲面、轮缘外圆、中心孔和叶根圆角等关键特征。圆周阵列叶片需要保证角度均布，曲面缝合后应形成连续实体，避免出现薄片、开口或法向混乱。对于结构设计人员，该模型可用于检查叶轮与压气机壳的轴向位置、径向间隙、装拆方向以及轴端锁紧空间；对于设备选型人员，可借助其理解压气机端的气动路径和转子边界；对于三维建模从业者，则可作为复杂曲面叶片、周期阵列结构和高速回转零件建模练习的典型对象。
