马自达MX-5敞篷车加高杯托支架结构

　　这套杯托支架针对马自达MX-5 Miata ND这一代双门敞篷跑车的中控储物空间进行适配，原车中控台受手动换挡机构、机械手刹以及低矮车身布置限制，杯架位置偏浅、直径偏小，日常放置大容量水杯、保温杯或瓶装饮料时，瓶身上部缺少侧向约束，在弯道行驶、急加速急减速工况下容易晃动甚至倾翻。加高支架通过向上延伸环形约束圈，把饮料瓶的受力支撑点从原车低位杯槽提升到瓶身中上部，明显降低高身容器的摆动幅度。

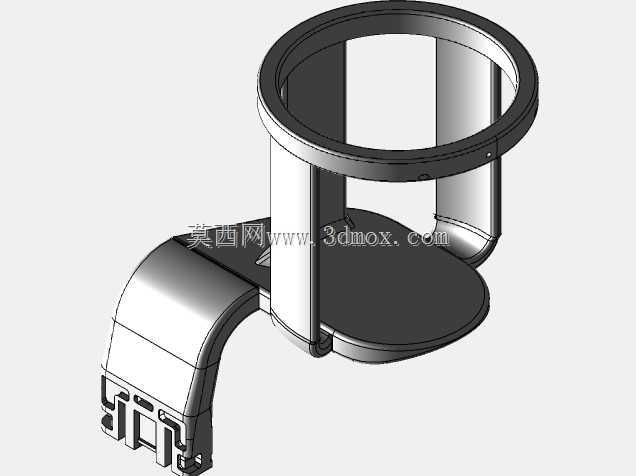

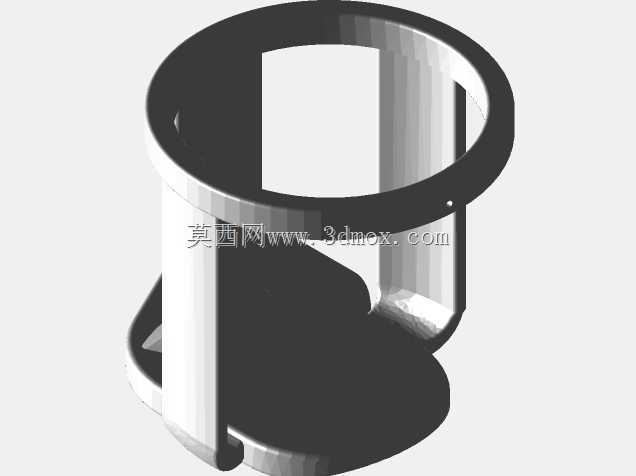

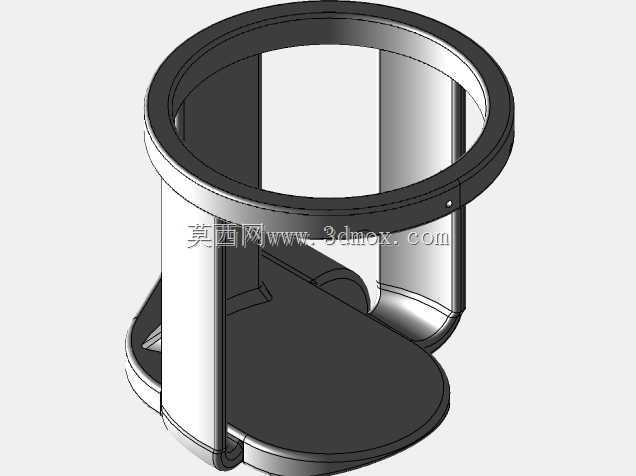

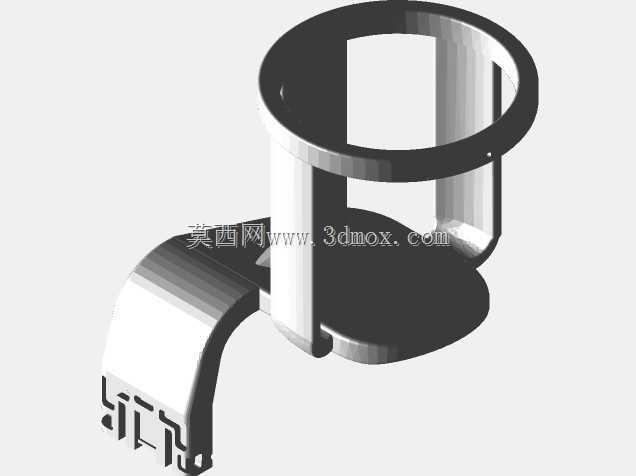

　　从结构形态看，零件采用上下双层承托思路：底部为贴合原车杯槽轮廓的托板，负责承接容器底面并把垂直载荷传递到原车安装位；上部为整圈环形围挡，内径按常见车载水杯、保温杯和饮料瓶的外径区间设计，环壁保留一定高度，使瓶身插入后同时受到底部支承和上部径向限位。两侧竖向连接板将上环与底托连成一体，板件之间留出大面积镂空，一方面减少塑料件的材料用量与整体重量，另一方面避免积水积灰，手指伸入取放杯子时也有足够避让空间。环圈边缘做了圆滑过渡，没有尖锐棱角，取放容器时不会刮伤杯身漆面或保温层。

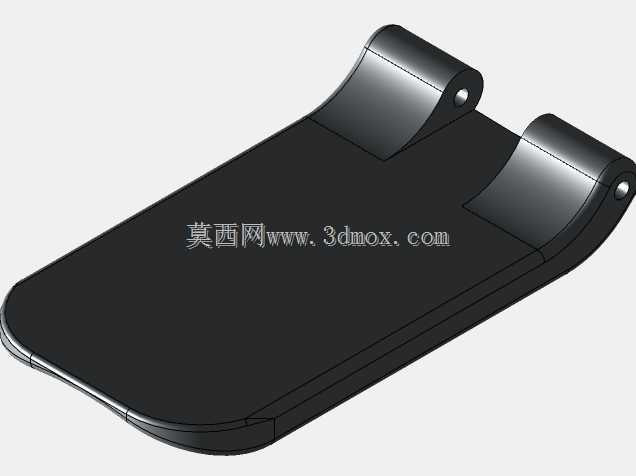

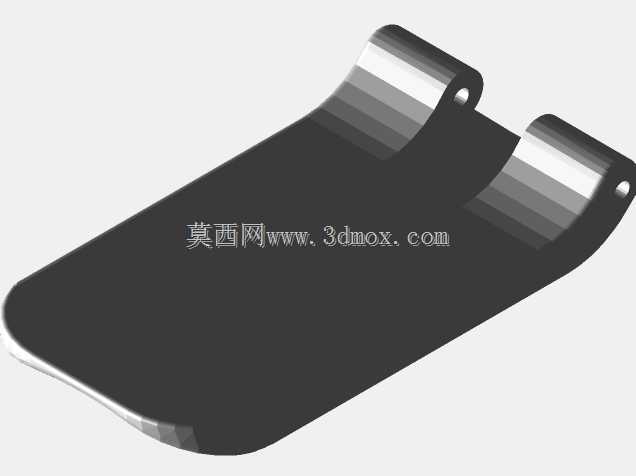

　　建模时需要重点核对安装边界。底托外形并非规则圆形，而是顺着原车中控杯槽和周边饰板的曲面走势做成异形轮廓，前端、侧缘的弧度都要与车内饰板匹配，才能保证支架落位后不翘起、不与换挡杆行程干涉。上部环圈的高度是设计中的关键参数：过低则对高瓶的约束不足，过高又可能影响换挡操作、手肘倚靠以及敞篷状态下的视觉观感。竖向支撑的位置也要避开杯体取放路径，同时让出换挡手柄在各挡位间的运动包络，尤其手动变速箱车型一挡、三挡、五挡的换挡动作幅度较大，支架外缘不能侵入手部操作空间。

　　实际装车场景中，这类支架多用于城市通勤、山路自驾和敞篷兜风时放置饮品。MX-5作为轻量化后驱小跑车，车内储物格本就紧凑，门板储物槽狭窄，中控区域难以同时容纳手机、钥匙和水杯；加高杯托利用原车杯架位置向上拓展空间，不额外占用副驾腿部区域，也不需要在仪表台或通道上打孔。底托嵌入原车杯槽后，依靠形状贴合和环形槽位限位，拆装都比较方便，不需要改动原车线束与内饰件。

　　结构设计上，环形围挡承担主要侧向力。车辆过弯时，饮料瓶重心较高，惯性力会通过瓶壁压向环圈内缘，因此上环需要具备足够的截面刚度；竖向连接板则把弯矩传递到底托，避免环圈单侧受力后外翻。底托面积围绕杯底接触区展开，边缘设置翻边或加强形态，可减少薄板受力后的扭曲。镂空区域虽然降低了材料覆盖，但支撑筋的走向沿上下载荷传递路径布置，使零件在轻量化与刚性之间取得平衡。若采用注塑工艺，壁厚应尽量均匀，环圈与竖板交接处设置圆角过渡，可降低应力集中并改善熔体填充；若采用3D打印制作，则需关注层纹方向与环圈受力方向，竖向板与环圈交接段适当增加壁厚，能够提升长期使用后的抗疲劳性能。

　　尺寸校核方面，除了杯孔内径和整体高度，还要确认底托最低处与原车杯槽底部的贴合关系，防止支架悬空导致受压后下沉；环圈最外侧到换挡杆中心线的距离需满足手柄摆动和人手操作间隙；支架后侧与中控饰板、手刹手柄之间也要保留安全距离。对于不同直径的杯子，环圈可通过略具弹性的材料或附加橡胶垫片实现适配，过紧会取放困难，过松则失去限位意义。整体造型简洁，没有复杂运动机构，依靠几何形状和安装边界完成功能，是典型的汽车内饰功能性改装附件。
