双立柱圆杆式柜门承重拉手结构

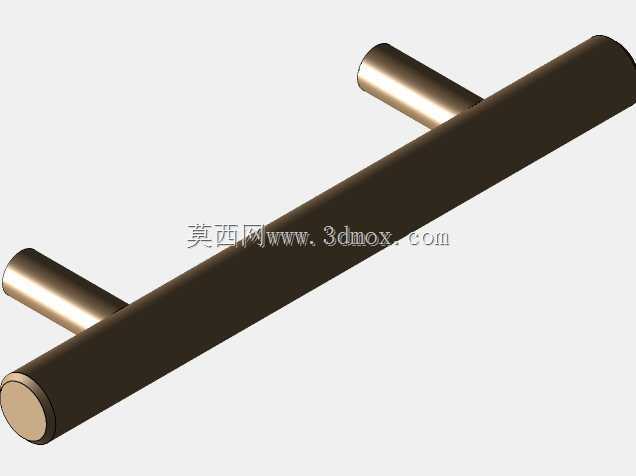

　　这款双立柱圆杆式柜门拉手，是面向工业柜体、重型工具箱、车间储物柜、大型设备检修门以及商用家具柜门开发的手动启闭握持构件，整体采用三段式实心圆柱结构组合而成：主体握持段为一根等直径长圆杆，两端做平齐封边处理，握持杆下方垂直布置两根等长、等直径的圆柱支撑立柱，立柱底端为平整安装贴合面，可直接抵靠柜门面板完成固定。

　　从实际车间使用场景来看，这类长跨距拉手常被配置在宽度较大的重型钣金柜门上，比如仓储车间的重型工具柜、生产线旁的刀具存储柜、电气控制柜的外侧检修门、实验室大型设备的防护舱门，以及商用厨房的厚金属橱柜门。常规小尺寸单孔拉手在大宽度柜门上使用时，操作人员站在柜门单侧施力，柜门受力点集中在边角，长期推拉容易出现门体翘曲、铰链单侧过载的问题；这款长拉手横跨柜门中部区域，操作人员无论站在柜门左侧还是右侧，都可以顺手握持杆体任意位置施力，开门拉力能够沿杆体分散到两个支撑立柱，再均匀传递到柜门面板的两个固定点位，避免单点受力造成的面板凹陷、固定孔位撕裂问题。

　　结构设计上没有采用常见的折弯一体成型拉手方案，而是选择直圆杆加垂直立柱的正交组合形式，首先是加工工艺性更友好：握持杆和支撑立柱都可以直接选用标准直径的圆棒料下料，不需要定制复杂的折弯模具，小批量试制时仅需通过车削切断、端面倒角、焊接固定或者螺纹装配就能完成成品加工，量产阶段的材料利用率远高于异形冲压拉手。其次圆杆握持面没有棱角、没有冲压接缝，操作人员戴防滑劳保手套推拉柜门时，手掌整面贴合圆柱曲面，握持摩擦力均匀，即使手上沾有少量切削液、设备润滑油，也不会出现拉手硌手、打滑脱手的情况；长时间反复启闭柜门时，圆柱曲面不会像薄钣金折弯拉手那样在手掌受力位置压出勒痕，操作疲劳度更低。

　　安装边界方面，两根支撑立柱的中心距是核心安装尺寸，建模时可以根据柜门的实际宽度灵活调整：针对600到800毫米宽度的标准钣金柜门，立柱中心距通常设置在300到400毫米区间，握持杆两端各留出50到80毫米的悬伸量，既保证握持范围足够，也不会因为杆体悬伸过长导致端部容易勾挂车间过往的线缆、工具背带；针对1米以上宽度的大型设备防护门，立柱中心距可以放大到500到600毫米，适配大尺寸门体的受力分布。支撑立柱的高度需要结合柜门外侧的凸起障碍物匹配：如果柜门表面贴有标识铭牌、外露按钮或者密封胶条，立柱高度要设置在30到50毫米，保证握持杆和柜门面板之间留出足够的手掌伸入间隙，操作人员四指可以完全探入杆体下方，不用刻意翘着手腕抠住拉手；如果柜门表面完全平整无凸起，立柱高度可以压缩到20到30毫米，减少拉手整体外凸尺寸，降低车间通道内人员走动时磕碰拉手的风险。

　　细节处理上，握持杆的两个端面都做了小圆角倒角，没有尖锐的切割毛边，避免操作人员快速伸手抓握时被端面划伤；支撑立柱和握持杆的交接位置可以做圆角过渡，既降低焊接位置的应力集中，也避免直角缝隙积灰、积油污，日常擦拭清洁时可以直接用抹布顺着圆杆表面一抹到底，没有清洁死角。固定方式上支撑立柱底端可以加工内螺纹孔，安装时从柜门背面穿入沉头螺丝锁紧，柜门外侧看不到螺丝头，整体外观简洁平整；针对重型加厚柜门，也可以在立柱底端加工出外螺纹柱，穿过柜门开孔后在背面用螺母锁紧，承重能力可以满足几十公斤级柜门的反复推拉需求，长期使用不会出现杆体弯曲、立柱松动的问题。建模过程中所有圆柱面保持同轴度、垂直度约束，两根支撑立柱的平行度、立柱与握持杆的正交垂直度都做了参数化关联，调整杆长、立柱间距、立柱高度时整个装配可以同步更新，不需要重复绘制草图，能够直接导出不同规格的变体，适配不同尺寸的柜门选型需求。
