奥迪四环金属车标立体造型设计

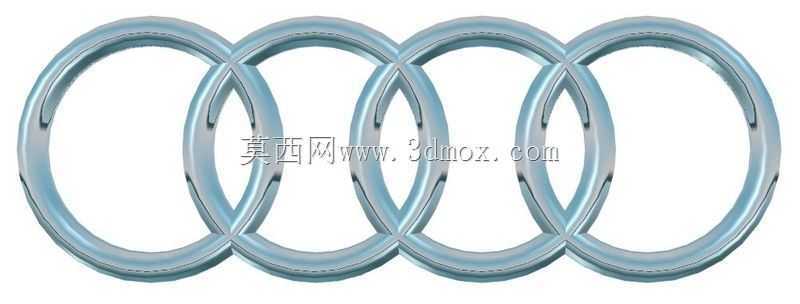

　　在整车外饰件的正向开发流程里，车头标识属于视觉权重极高的小型外观件，它既承担品牌识别功能，又要和前格栅、引擎盖前缘的安装曲面完全贴合，不能出现翘边、间隙不均或者光影断裂的问题。这套四环相扣的立体标识，建模时最先要敲定的是四个圆环的中心距与环体截面直径的比例关系：四个圆环等径、等距排布，相邻两环并非简单平面相交，而是在重叠区域做出连续的穿插包覆关系，从正面看四环横向连贯，从侧上方观察时，环与环交叠处的曲面过渡要保持金属冲压或者注塑电镀后的自然光影，不能出现面与面硬交的折线。实际装车场景中，这类标识常见于乘用车前进气格栅中央、尾门行李箱盖上部，部分车型也会在轮毂盖、方向盘安全气囊罩盖、发动机装饰罩上使用同比例缩小版本；

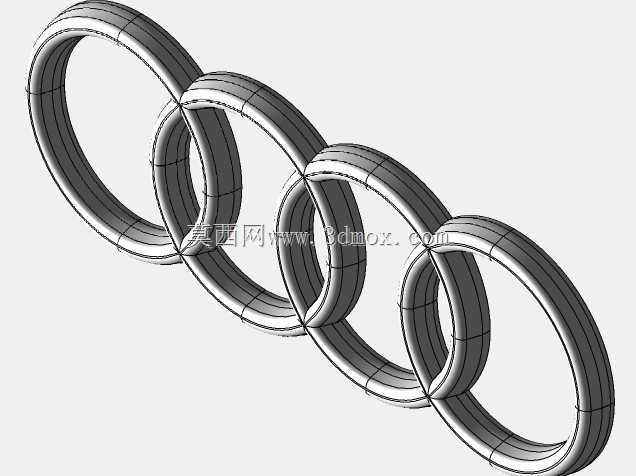

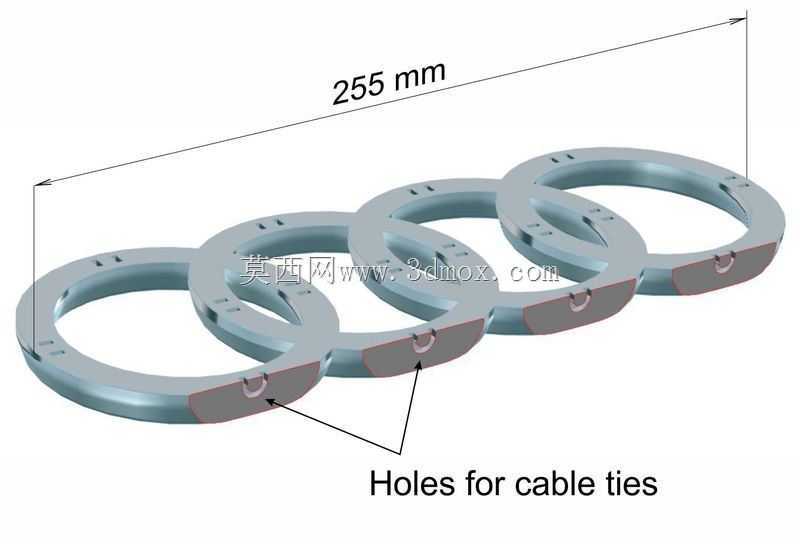

　　不同安装位对标识的厚度、背面固定结构要求差异很大——格栅安装款往往背面带预埋卡脚或者3M背胶贴合面，尾门安装款要控制整体重量避免长期行车振动后脱落，轮毂盖款则需要耐受轮胎运转带来的离心力与泥水冲刷。建模思路上先绘制单根圆环的中心扫掠路径，环体截面采用带圆角的类椭圆或者圆管截面，保证环身边缘没有尖锐棱角，符合外饰件行人碰撞的圆角要求；之后阵列得到四个等距环体，再对相邻环的相交区域做布尔合并与曲面重构，把原本互相穿透的管体整理成连续实体：前层环体完整跨过后层环身，交叠位置的分模线要顺着环体弧度走向，避免电镀或者抛光时出现积漆、露底。安装边界方面，整枚标识的外轮廓为横向长条形，长宽比例接近四比一，

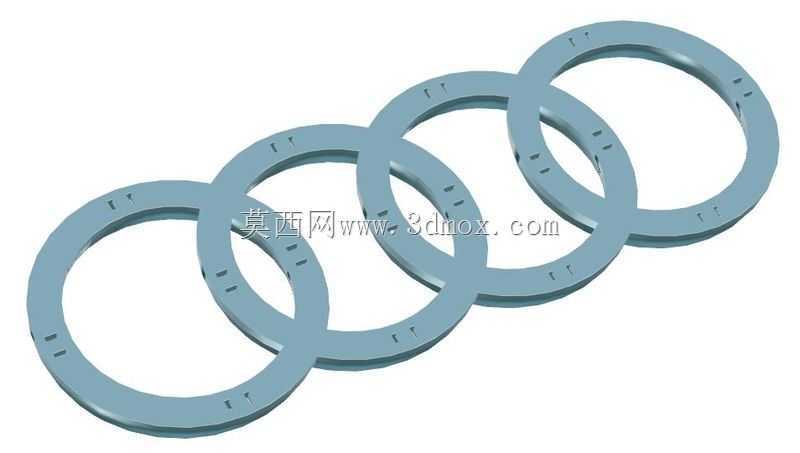

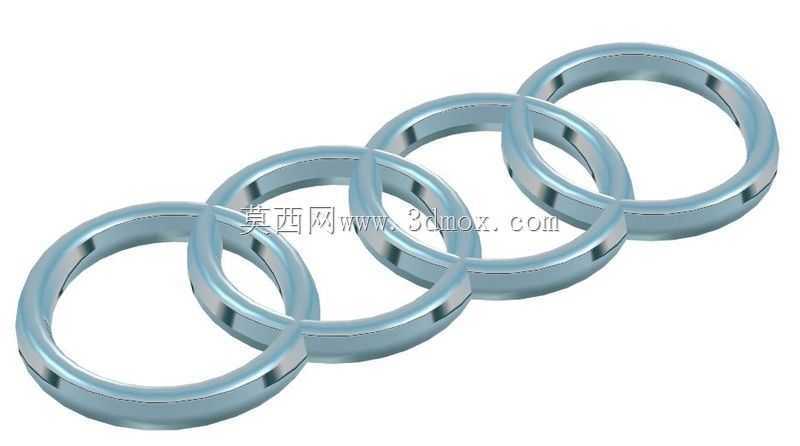

　　背面预留的贴合基准面要随安装基座的曲面做随形处理，如果装在弧面格栅上，标识背板不能做成纯平面，否则中间区域会悬空、仅两端接触，低温或者高速洗车时容易脱落。环体表面的高光走向是外观评审的重点：金属质感的车标对曲面曲率连续性要求很高，扫掠生成环身时要保证G2连续，曲率梳不能出现突变，否则镀铬或者真空镀之后，反光带会在突变位置断成几截，视觉上显得廉价。细节处理上，四环交叠的位置不能留下明显的拼接缝，实体合并后要对交线区域做局部圆角顺接，让四根环看起来是一体成型的连贯造型；标识的正面外边缘要做一圈极小的倒角，既去除加工毛刺，也让强光下的轮廓边缘不会出现刺眼的亮边。从结构工程师角度看，这类外观小件虽然尺寸不大，但牵扯到外观曲面质量、

　　安装固定方式、材料工艺选择多方面约束：如果采用ABS注塑加表面电镀，要在环体背面设计足够的加强筋，控制壁厚均匀避免注塑缩水印在正面透光显现；如果采用锌合金压铸做金属质感，要考虑拔模斜度与浇口位置，把浇口留在背面不可见区域。不同车型的安装点位坐标不同，数模里会把标识的本体和背面安装卡扣分成不同特征，方便后续按车型适配修改卡脚位置，而四环正面的品牌造型特征保持完全统一。做曲面检查时，常用斑马线反射分析环身曲面，转动视角观察四条环的反光条纹是否均匀平行，交叠位置的条纹是否顺滑衔接，出现条纹扭曲的位置就要回去调整扫掠截面或者控制曲线的控制点。装车后还要考虑整车风噪影响，突出于车身表面的标识厚度不能过大，环身迎风面做圆滑过渡，避免在高速行驶时产生额外的风啸声；冬季融雪盐、夏季高温暴晒的使用环境，也要求标识表面镀层和基材的热膨胀系数匹配，长期使用后不起皮、不褪色。
