微型直流减速电机齿轮箱结构设计

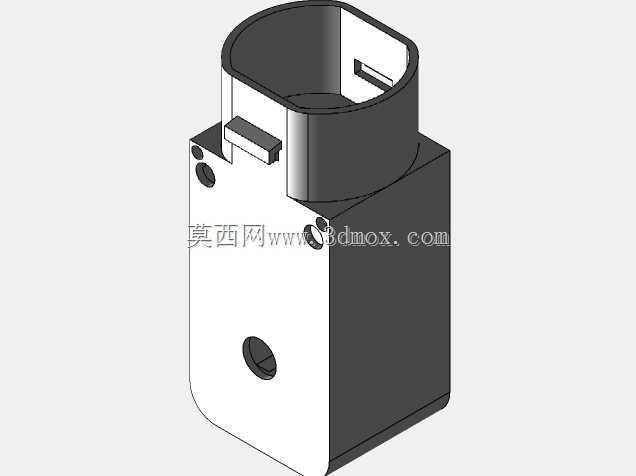

　　这套微型直流减速齿轮箱的三维结构，面向小功率、低转速、大扭矩输出的紧凑传动场景搭建，整体把驱动电机与多级齿轮减速腔体整合为一体，在消费电子、小型自动化执行机构、智能门锁、微型输送工位、桌面实验装置、小型阀门驱动、玩具动力模组这类安装空间极度受限的设备里十分常用。做这类结构设计时，首先要平衡的是减速比带来的输出扭矩提升和箱体外形占用空间之间的矛盾：直流电机本身输出转速高、扭矩小，直接驱动负载往往达不到推力或者转矩要求，通过箱体内排布的多级啮合齿轮，把电机端的高转速逐级降速，同时按照传动比放大输出轴转矩，匹配低速重载的末端执行需求。

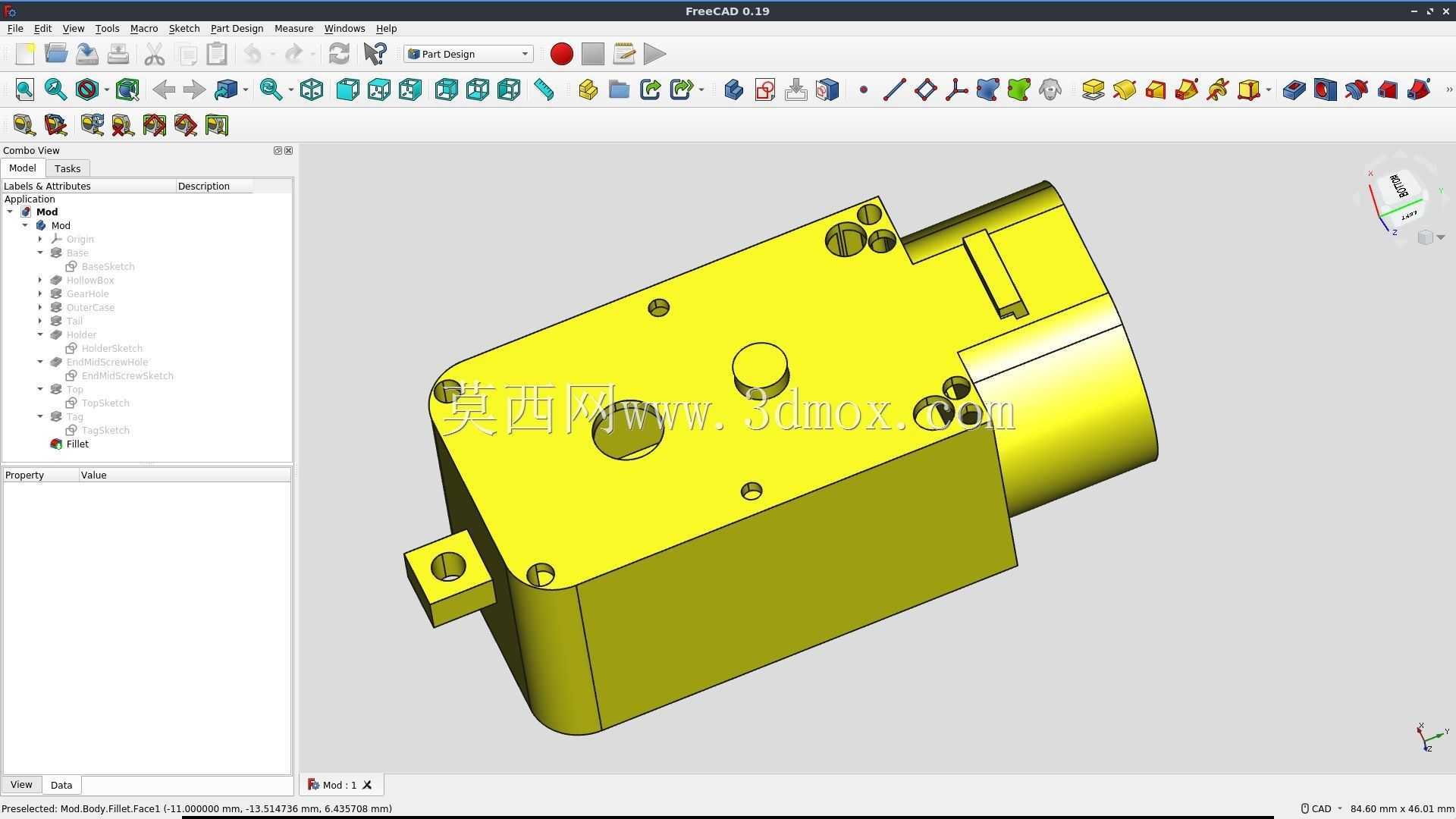

　　从安装边界来看，整套组件的外轮廓尺寸控制在42mm×19mm×22mm，这个尺寸量级刚好适配手持设备、小型模组内部的狭窄安装位，不需要额外预留庞大的传动安装空间。箱体侧面和端面上预留的安装孔位做了区分设计：5.25mm的轴孔对应输出轴的装配避让，保证输出轴可以顺畅穿出箱体连接外部负载，孔位周边预留了轴套或者轴承的安装台阶，避免轴运转时和箱体硬摩擦；2mm的螺钉孔用于箱盖和箱体主体的锁紧合装，小规格螺钉既可以提供足够的合模压紧力，防止齿轮运转时箱体出现开合缝隙，也不会因为螺钉尺寸过大挤占内部齿轮的排布空间；6mm的齿轮孔径对应齿轮和传动轴的配合安装，齿轮和轴之间可以采用过盈配合或者扁位防转结构，保证扭矩传递过程中齿轮和轴不会出现相对打滑；箱体外侧伸出的12mm宽支架是整机的安装固定位，支架上开有固定通孔，使用时可以直接通过螺钉把整个减速电机锁附在设备机架上，不需要额外设计定制安装托架，大幅降低下游设备的结构设计工作量；箱体边角做了R4mm的圆角处理，一方面避免锐边在装配时划伤操作人员线材，另一方面也减少注塑或者机加工过程中的应力集中，避免箱体受锁紧力或者传动振动时出现边角开裂。

　　设计思路上，箱体采用分体合装的结构形式，下半部分腔体用来容纳各级传动齿轮、传动轴和润滑脂，上盖通过四周的螺钉锁紧密封，既可以在装配时依次把齿轮、轴、轴承按顺序放入腔体内，也方便后期维护时拆开检查齿轮磨损情况、补充润滑脂。和电机对接的腔体一端做了和电机外圆匹配的定位止口，电机装入后止口可以保证电机输出轴和箱体内第一级主动齿轮的同轴度，避免出现轴偏心带来的齿轮啮合异响、磨损加快问题。箱体内部的齿轮轴孔位置在建模时就按照齿轮啮合中心距严格定位，中心距的公差会直接影响齿轮侧隙：侧隙过大会导致传动回程间隙大、正反转切换时出现冲击，侧隙过小则会出现齿轮卡滞、运转阻力陡增、发热严重的问题，所以三维布局阶段就要反复校验每一对啮合齿轮的中心距、齿顶圆和箱体内壁的安全间隙，保证齿轮运转时不会和箱体内壁发生剐蹭。

　　实际选型使用时，这类集成式减速齿轮箱不需要使用者单独设计齿轮腔体、选配齿轮和校核轴系同轴度，整套组件出厂前已经完成了齿轮啮合调校和润滑封装，下游设计人员只需要根据负载需要的输出转速、扭矩参数匹配对应减速比的型号，再通过外侧的安装支架把组件固定在设备上，给电机接上对应额定电压的驱动电源，输出轴即可获得降低后的转速和放大后的转矩。在小型摆门驱动、微型升降工位、自动窗帘传动、小型物料推送机构这类场景里，这种紧凑的一体化减速电机相比单独布置电机和外置减速机构，占用的安装空间能缩减六成以上，同时装配工序更少，传动部件全部封闭在箱体内部，既可以阻挡外界粉尘落到齿轮啮合面上，也能防止内部润滑脂溢出污染设备内的其他元件，长期运转的可靠性比开式传动结构高很多。建模过程中还特意在箱体表面预留了多个定位小凸台和小孔，既可以作为装配时的对位基准，也可以根据使用需求加装限位开关触发片、位置感应磁钢等附属元件，拓展整机的功能适配性。
